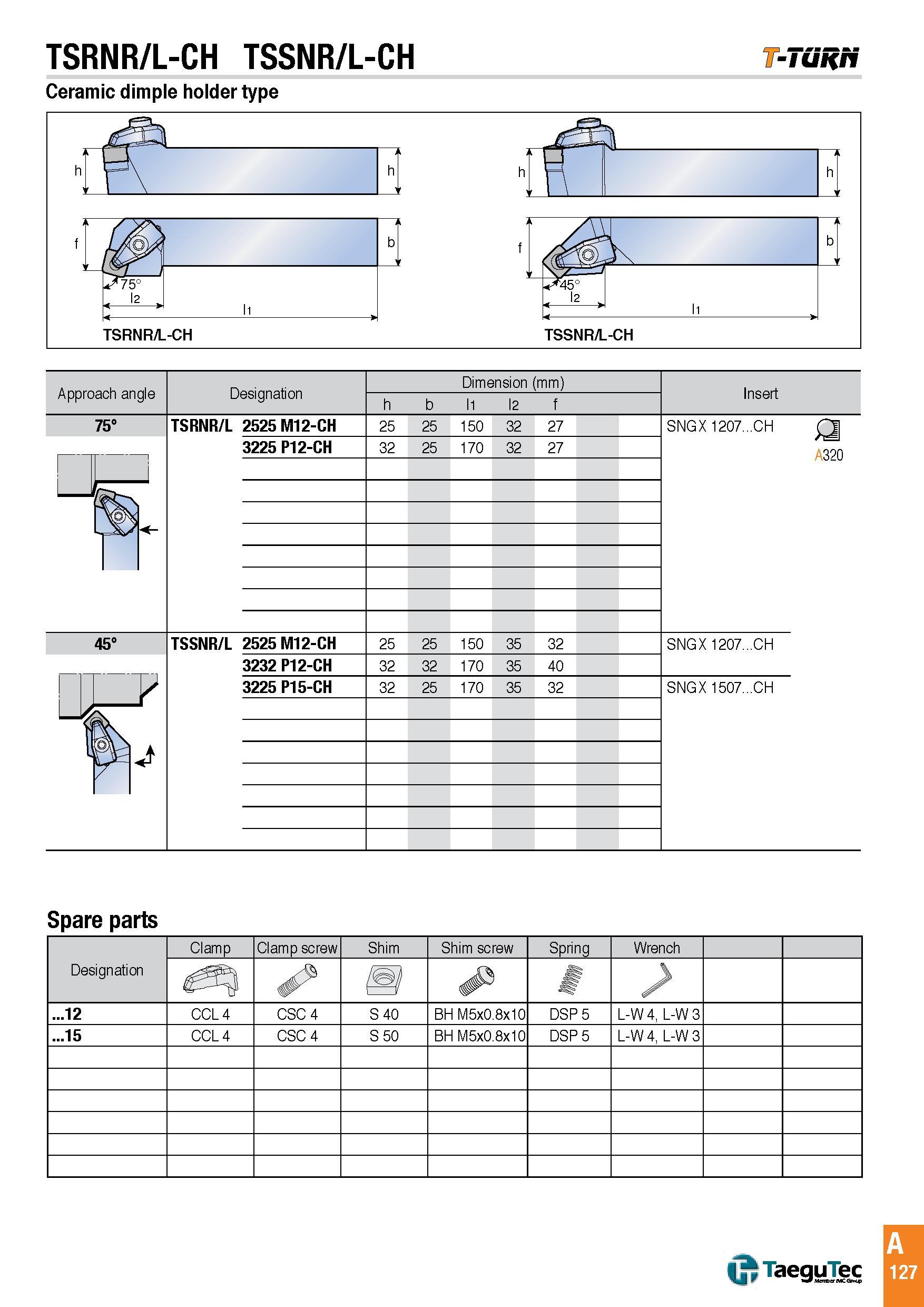

TSRNR/L-CH TSSNR/L-CH T-TURh Ceramic dimple holder type Approach angle Designation Dimension (mm) Insert h b l1 l2 f 75° TSRNR/L 2525 M12-CH 25 25 150 32 27 SNGX 1207...CH Q A320 3225 P12-CH 32 25 170 32 27 fc1 <- na 45° TSSNR/L 2525 M12-CH 25 25 150 35 32 SNGX 1207...CH 3232 P12-CH 32 32 170 35 40 3225 P15-CH 32 25 170 35 32 SNGX 1507...CH Spare parts Designation Clamp Clamp screw Shim Shim screw Spring Wrench f ,> ...12 CCL 4 CSC 4 S 40 BH M5x0.8x10 DSP 5 L-W 4, L-W 3 ...15 CCL 4 CSC 4 S 50 BH M5x0.8x10 DSP 5 L-W 4, L-W 3
