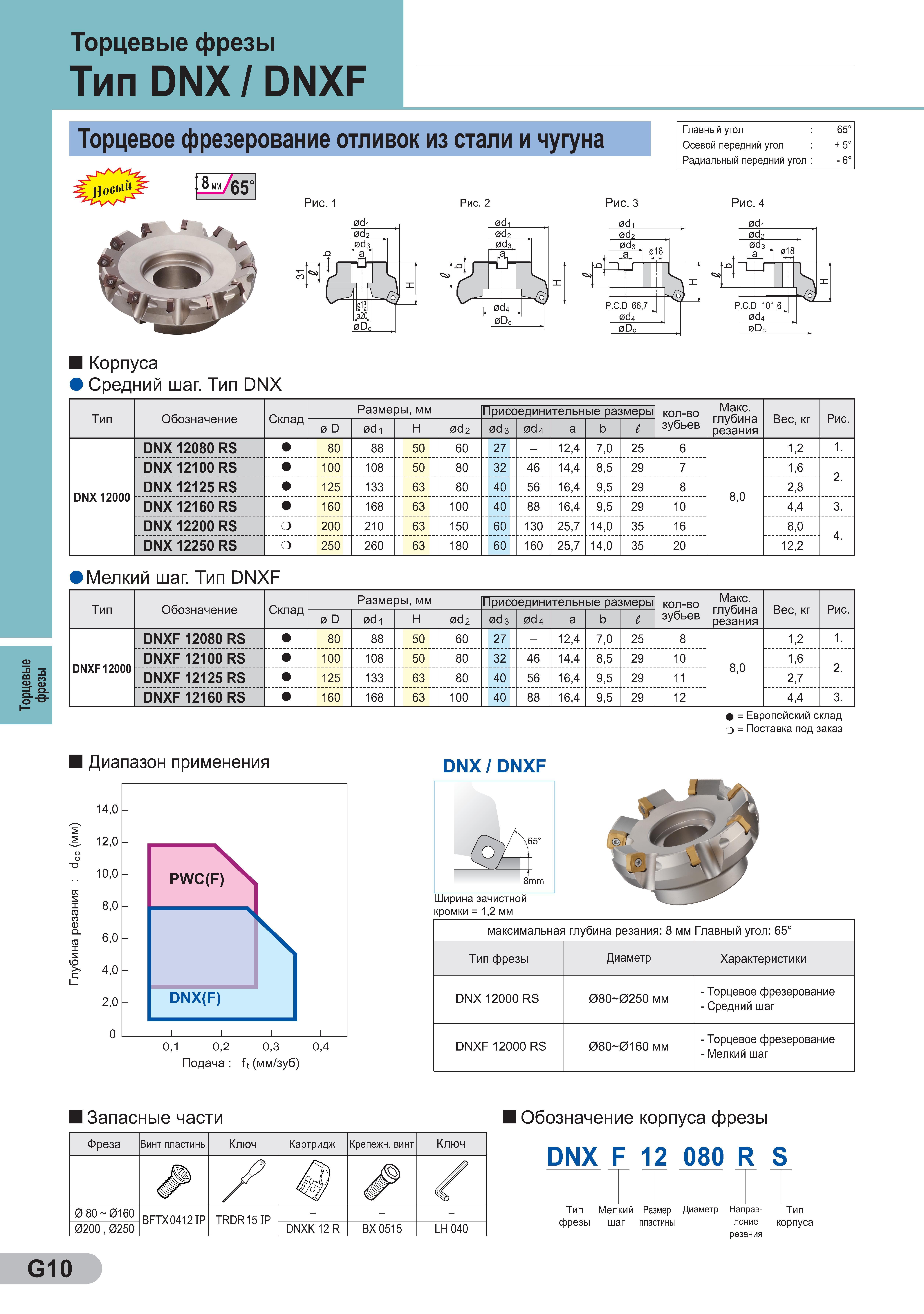

Торцевые насадные сборные фрезы Sumitomo DNX DNXF для торцевого фрезерования отливок из стали и чугуна Главный угол 65 градусов Осевой передний угол Радиальный

Торцевые насадные сборные фрезы Sumitomo DNX DNXF для торцевого фрезерования отливок из стали и чугуна Главный угол 65 градусов Осевой передний угол Радиальный

Торцевые насадные сборные фрезы Sumitomo DNX DNXF для торцевого фрезерования отливок из стали и чугуна Главный угол 65 градусов Осевой передний угол Радиальный передний угол Обозначение Склад Размеры, мм Присоединительные размеры количество зубьев Макс. глубина резания Вес, кг Рис. 0 D 0d1 H 0d2 0d3 0d4 a b l DNX 12000 DNX 12080 RS 80 88 50 60 27 - 12,4 7,0 25 6 8,0 1,2 1. DNX 12100 RS 100 108 50 80 32 46 14,4 8,5 29 7 1,6 2. DNX 12125 RS 125 133 63 80 40 56 16,4 9,5 29 8 2,8 DNX 12160 RS 160 168 63 100 40 88 16,4 9,5 29 10 4,4 3. DNX 12200 RS о 200 210 63 150 60 130 25,7 14,0 35 16 8,0 4. DNX 12250 RS о 250 260 63 180 60 160 25,7 14,0 35 20 12,2 Мелкий шаг. Тип DNXF Тип Обозначение Склад Размеры, мм Присоединительные размеры количество зубьев Макс. глубина резания Вес, кг Рис. 0 D 0d1 H 0d2 0d3 0d4 a b l DNXF12000 DNXF 12080 RS 80 88 50 60 27 - 12,4 7,0 25 8 8,0 1,2 1. DNXF 12100 RS 100 108 50 80 32 46 14,4 8,5 29 10 1,6 2. DNXF 12125 RS 125 133 63 80 40 56 16,4 9,5 29 11 2,7 DNXF 12160 RS 160 168 63 100 40 88 16,4 9,5 29 12 4,4 3. = Европейский склад Поставка под заказ Диапазон применения DNX/DNXF 14.0 12.0 10,0 8,0 6,0 4.0 2.0 0 кромки = 1,2 мм 0,1 0,2 0,3 0,4 Подача ft (мм/зуб) максимальная глубина резания 8 мм Главный угол 65° Тип фрезы Диаметр Характеристики DNX 12000 RS 080 0250 мм - Торцевое фрезерование - Средний шаг DNXF 12000 RS 080 0160 мм - Торцевое фрезерование - Мелкий шаг Запасные части Фреза Винт пластины Ключ Картридж Крепежн. винт Ключ 0 80 0160 BFTX0412 IP TRDR15 IP 0200 , 0250 DNXK 12R BX 0515 LH 040 Обозначение корпуса фрезы DNX F 12 080 R S Тип Мелкий Размер Диаметр Направ- Тип фрезы шаг пластины ление корпуса резания G10 Торцевые фрезы 65° + 5° - 6° Рис. 1 Рис. 2 0di 0d2 0d3 a djh 013 020 0Dc мг. 0di 0d2 Рис. 3 Рис. 4 0di , 0di 0d2 0d2 018 0d3 , a 1 - /о 0d4 ЧУ 0Dc i h L P.C.D 66,7 P.C.D 101,6 0d4 0d4 0Dc 0Dc Корпуса Средний шаг. Тип DNX Тип
