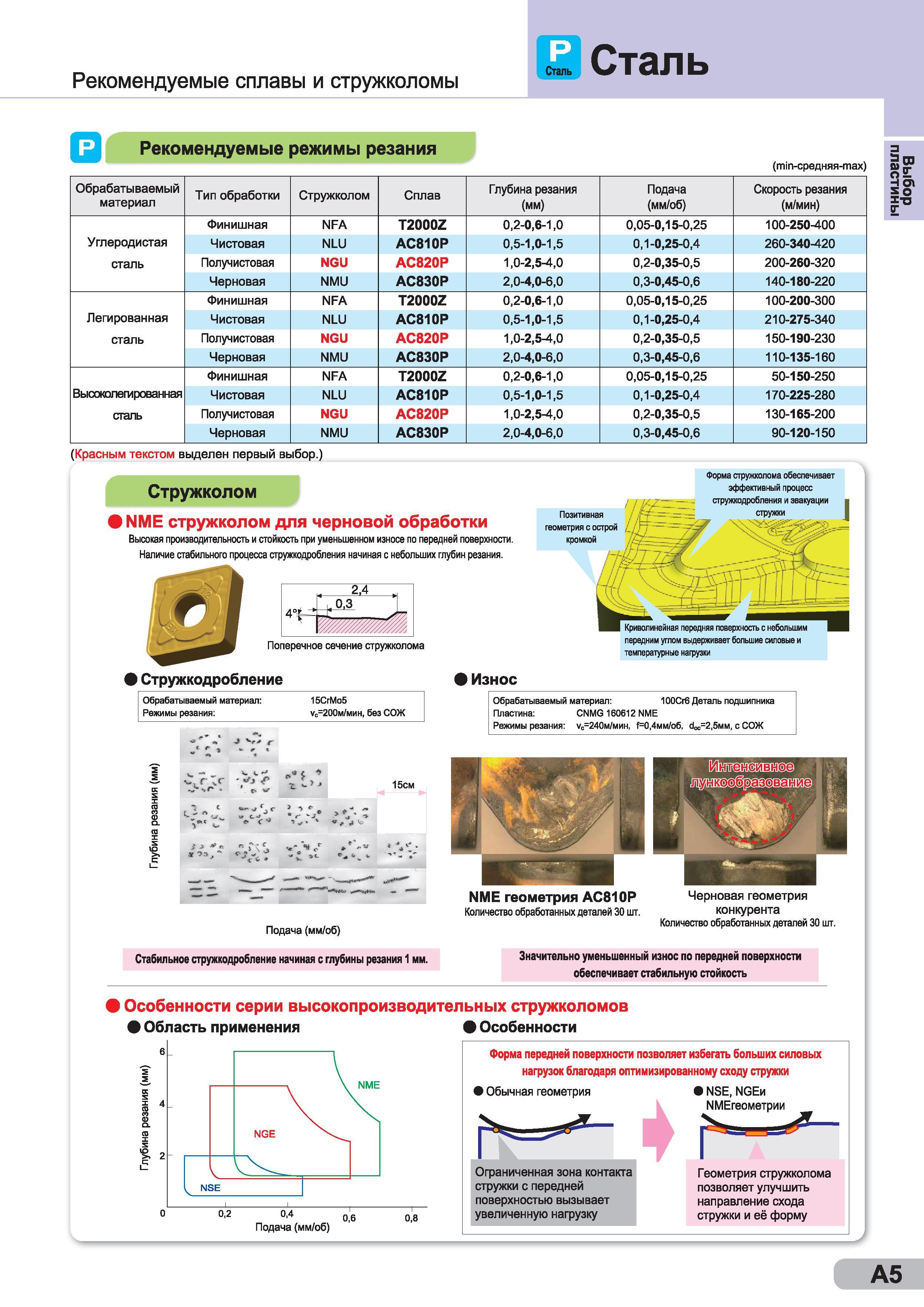

Рекомендуемые сплавы и стружколомы Sumitomo Сталь Рекомендуемые режимы резания (rnin-средняя-тах) Обрабатываемый материал Тип обработки Стружколом Сплав Глубина резания (мм) Подача (мм/об) Скорость резания (м/мин) Финишная NFA T2000Z 0,2-0,6-1,0 0,05-0,15-0,25 100-250-400 Углеродистая Чистовая NLU АС810Р 0,5-1,0-1,5 0,1-0,25-0,4 260-340-420 сталь Получистовая NGU АС820Р 1,0-2,5-4,0 0,2-0,35-0,5 200-260-320 Черновая NMU АС830Р 2,0-4,0-6,0 0,3-0,45-0,6 140-180-220 Финишная NFA T2000Z 0,2-0,6-1,0 0,05-0,15-0,25 100-200-300 Легированная Чистовая NLU АС810Р 0,5-1,0-1,5 0,1-0,25-0,4 210-275-340 сталь Получистовая NGU АС820Р 1,0-2,5-4,0 0,2-0,35-0,5 150-190-230 Черновая NMU АС830Р 2,0-4,0-6,0 0,3-0,45-0,6 110-135-160 Финишная NFA T2000Z 0,2-0,6-1,0 0,05-0,15-0,25 50-150-250 Высоколегированная Чистовая NLU АС810Р 0,5-1,0-1,5 0,1-0,25-0,4 170-225-280 сталь Получистовая NGU АС820Р 1,0-2,5-4,0 0,2-0,35-0,5 130-165-200 Черновая NMU АС830Р 2,0-4,0-6,0 0,3-0,45-0,6 90-120-150 (Красным текстом выделен первый выбор.) Стружколом NME стружколом для черновой обработки Высокая производительность и стойкость при уменьшенном износе по передней поверхности. Наличие стабильного процесса стружкодробления начиная с небольших глубин резания. Позитивная геометрия с острой кромкой Форма стружколома обеспечивает эффективный процесс стружкодробления и эвакуации стружки Поперечное сечение стружколома I Криволинейная передняя поверхность с небольшим передним углом выдерживает большие силовые и температурные нагрузки Стружкодробление Износ Обрабатываемый материал Режимы резания 15СгМо5 ус=200м/мин, без СОЖ -> о 2 5, к Ч.С О 1 W- г. -7 15см га м о. V о С J ч) 1 ‘ v f 4 to S >. T'- Подача (мм/об) Обрабатываемый материал ЮОСгб Деталь подшипника Пластина CNMG 160612 NME Режимы резания vc=240m/mhh, f=0,4мм/об, с г.бмм, с СОЖ NME геометрия АС810Р Черновая геометрия Количество обработанных деталей 30 шт. конкурента Количество обработанных деталей 30 шт. Стабильное стружкодробление начиная с глубины резания 1 мм. Значительно уменьшенный износ по передней поверхности обеспечивает стабильную стойкость Особенности серии высокопроизводительных стружколомов Область применения Особенности Подача (мм/об) Форма передней поверхности позволяет избегать больших силовых нагрузок благодаря оптимизированному сходу стружки > Обычная геометрия NSE, NGEn ЫМЕгеометрии Ограниченная зона контакта стружки с передней поверхностью вызывает увеличенную нагрузку еометрия стружколома позволяет улучшить направление схода стружки и её форму А5 Выбор пластины
