Недавно разработанные сверхтвёрдые концевые фрезы Sumitomo с покрытием предназначены для высокопроизводительного фрезерования уступов и пазов в изделиях из угле

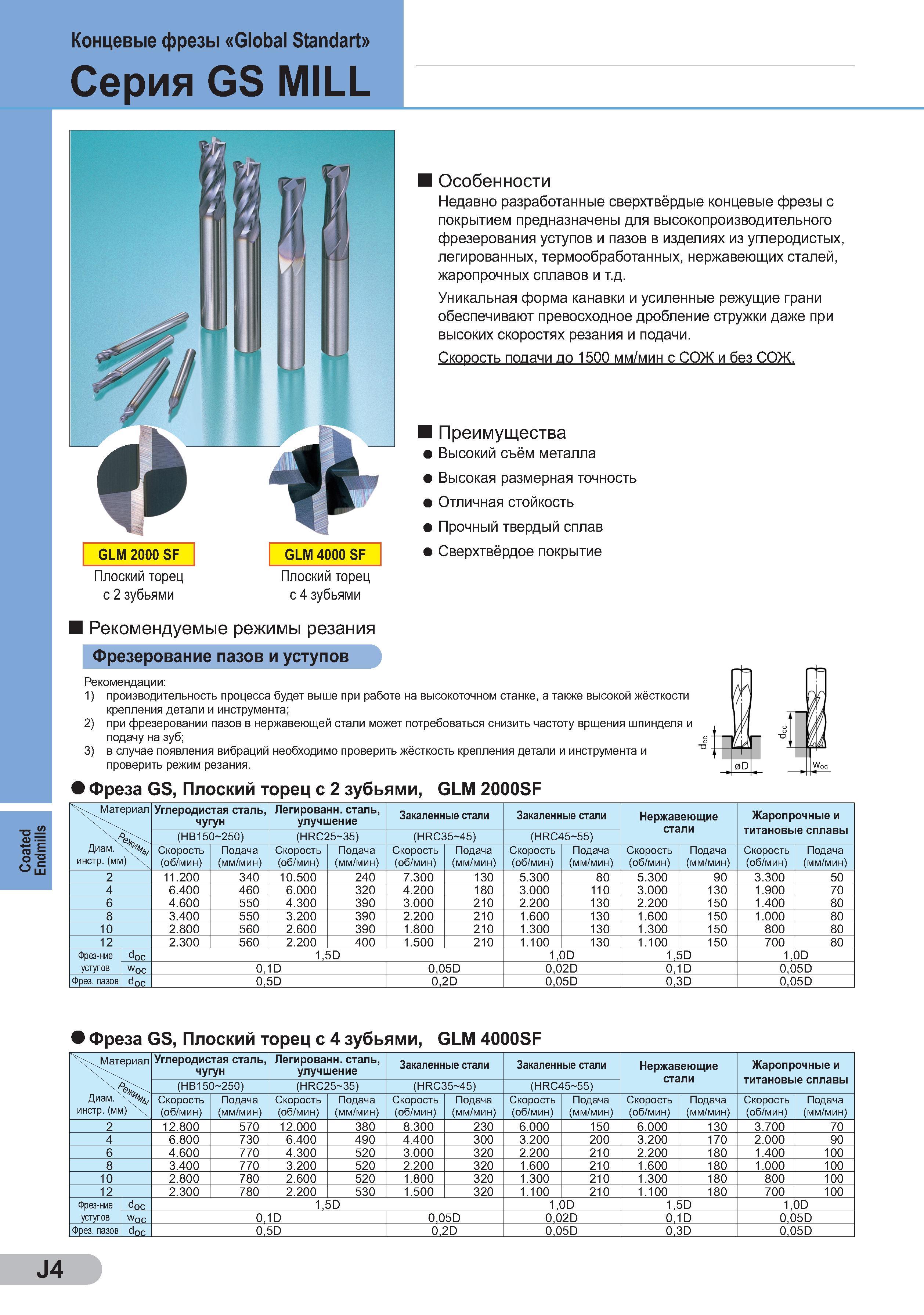

Недавно разработанные сверхтвёрдые концевые фрезы Sumitomo с покрытием предназначены для высокопроизводительного фрезерования уступов и пазов в изделиях из углеродистых, легированных, термообработанных, нержавеющих сталей, жаропрочных сплавов и т.д. Уникальная форма канавки и усиленные режущие грани обеспечивают превосходное дробление стружки даже при высоких скоростях резания и подачи. Скорость подачи до 1500 мм/мин с СОЖ и без СОЖ. Преимущества Высокий съём металла Высокая размерная точность Отличная стойкость Прочный твердый сплав Сверхтвёрдое покрытие Рекомендуемые режимы резания Фрезерование пазов и уступов Рекомендации 1) производительность процесса будет выше при работе на высокоточном станке, а также высокой жёсткости крепления детали и инструмента; 2) при фрезеровании пазов в нержавеющей стали может потребоваться снизить частоту врщения шпинделя и подачу на зуб; 3) в случае появления вибраций необходимо проверить жёсткость крепления детали и инструмента и проверить режим резания. Фреза GS, Плоский торец с 2 зубьями, GLM 2000SF 0D 1=1 Материал Углеродистая сталь, чугун Легированн. сталь, улучшение Закаленные стали Закаленные стали Нержавеющие стали Жаропрочные и титановые сплавы Диам. инстр. (мм) (HB150 250) (HRC25 35) (HRC35 45) (HRC45 55) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) 2 11.200 340 10.500 240 7.300 130 5.300 80 5.300 90 3.300 50 4 6.400 460 6.000 320 4.200 180 3.000 110 3.000 130 1.900 70 6 4.600 550 4.300 390 3.000 210 2.200 130 2.200 150 1.400 80 8 3.400 550 3.200 390 2.200 210 1.600 130 1.600 150 1.000 80 10 2.800 560 2.600 390 1.800 210 1.300 130 1.300 150 800 80 12 2.300 560 2.200 400 1.500 210 1.100 130 1.100 150 700 80 Фрез-ние doc 1,5D 1,0D 1,5D 1,0D уступов WOC 0,1D 0,05D 0,02D 0,1D 0,05D Фрез. пазов doc 0,5D 0,2D 0,05D 0,3D 0,05D Фреза GS, Плоский торец с 4 зубьями, GLM 4000SF Материал Углеродистая сталь, чугун Легированн. сталь, улучшение Закаленные стали Закаленные стали Нержавеющие стали Жаропрочные и титановые сплавы Диам. инстр. (мм) ч" (HB150 250) (HRC25 35) (HRC35 45) (HRC45 55) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) Скорость (об/мин) Подача (мм/мин) 2 12.800 570 12.000 380 8.300 230 6.000 150 6.000 130 3.700 70 4 6.800 730 6.400 490 4.400 300 3.200 200 3.200 170 2.000 90 6 4.600 770 4.300 520 3.000 320 2.200 210 2.200 180 1.400 100 8 3.400 770 3.200 520 2.200 320 1.600 210 1.600 180 1.000 100 10 2.800 780 2.600 520 1.800 320 1.300 210 1.300 180 800 100 12 2.300 780 2.200 530 1.500 320 1.100 210 1.100 180 700 100 Фрез-ние doc 1,5D 1,0D 1,5D 1,0D уступов Woc 0,1D 0,05D 0,02D 0,1D 0,05D Фрез. пазов doc 0,5D 0,2D 0,05D 0,3D 0,05D J4 Coated Endmills Концевые фрезы Global Standart Серия GS MILL Плоский торец с 2 зубьями Плоский торец с 4 зубьями Особенности
