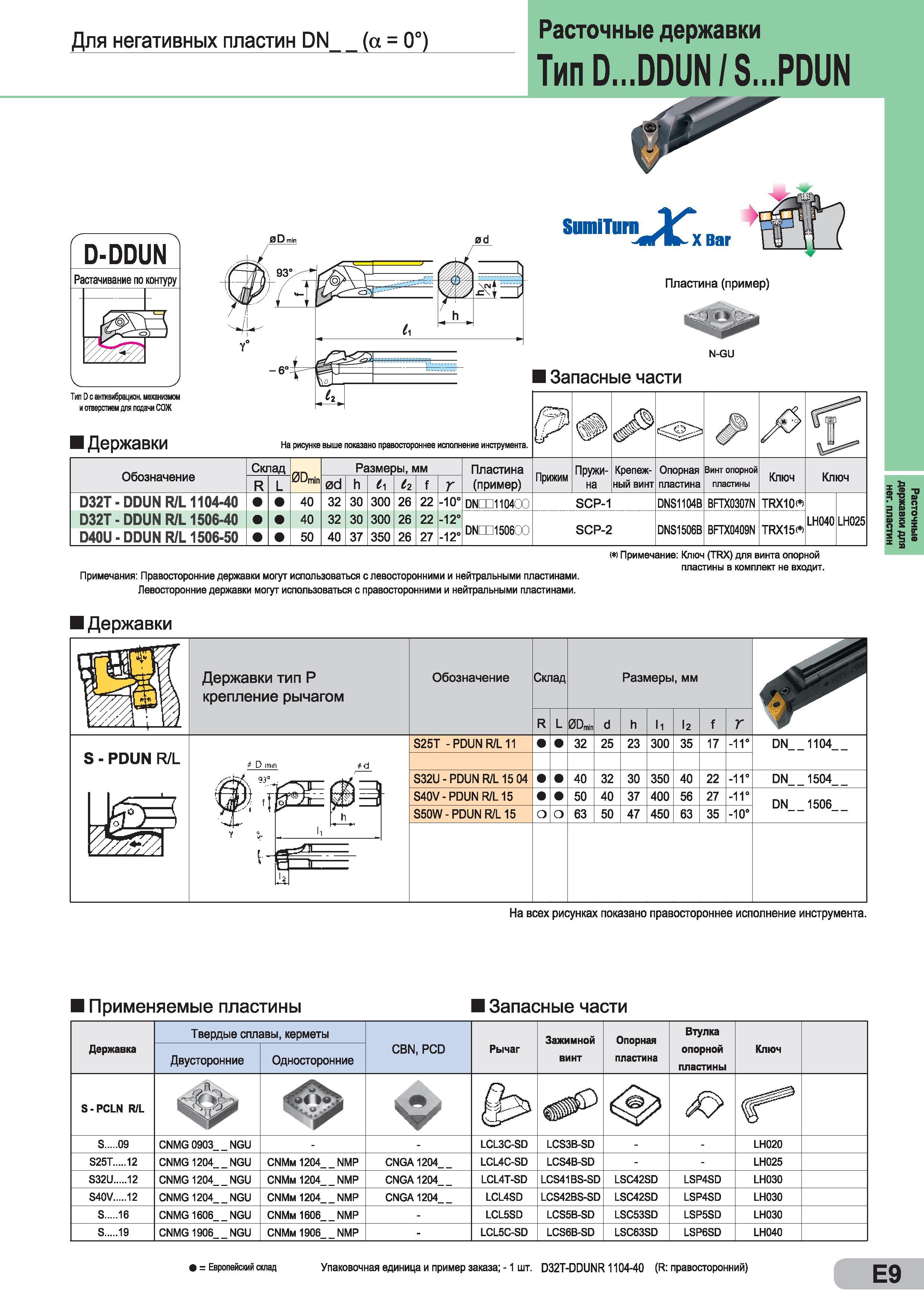

Для негативных пластин DN_ (а = 0°) Расточные державки Тип D...DDUN/S...PDUN D-DDUN Растачивание по контуру SumiTurn JC, ХВаг Пластина (пример) Тип D с антивибрацион. механизмом и отверстием для подачи СОЖ I Державки N-GU I Запасные части На рисунке выше показано правостороннее исполнение инструмента. Обозначение Склад R L 0Dm Размеры, мм 0d h U h f Пластина (пример) Прижим nPV - Крепеж- 0порная Винтопорной Ключ Ключ на ный винт пластина пластины D32T-DDUNR/L1104-40 D32T-DDUNR/L1506-40 D40U-DDUNR/L1506-50 40 40 50 32 30 32 30 40 37 300 26 300 26 350 26 22 -10' 22 -12' 27 -12' DN T1110400 SCP-1 DNS1104B BFTX0307N TRX10< ) DNDD1506CO SCP-2 DNS1506B BFTX0409N TRX15< ) LH040 LH025 Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. ( ) Примечание Ключ (TRX) для винта опорной пластины в комплект не входит. I Державки Державки тип Р крепление рычагом Обозначение Склад L 0Dm Размеры, мм h I2 f S25T - PDUN R/L 11 32 25 23 300 35 17 -11° DN 1104 S - PDUN R/L D r S32U - PDUN R/L 15 04 40 32 30 350 40 22 11° DN 1504 S40V - PDUN R/L 15 S50W-PDUNR/L15 О 50 О 63 40 37 50 47 400 56 450 63 27 35 11° 10° DN 1506 На всех рисунках показано правостороннее исполнение инструмента. Применяемые пластины I Запасные части Державка Твердые сплавы, керметы CBN, PCD Рычаг Зажимной винт Опорная пластина Втулка опорной пластины Ключ Двусторонние Односторонние S-PCLN R/L Г9 S 09 CNMG 0903 NGU - - LCL3C-SD LCS3B-SD - - LH020 S25T 12 CNMG 1204 NGU CNMm 1204 NMP CNGA1204 LCL4C-SD LCS4B-SD - - LH025 S32U 12 CNMG 1204 NGU CNMm 1204 NMP CNGA1204 LCL4T-SD LCS41BS-SD LSC42SD LSP4SD LH030 S40V 12 CNMG 1204 NGU CNMm 1204 NMP CNGA1204 LCL4SD LCS42BS-SD LSC42SD LSP4SD LH030 S 16 CNMG 1606 NGU CNMm 1606 NMP - LCL5SD LCS5B-SD LSC53SD LSP5SD LH030 S 19 CNMG 1906 NGU CNMm 1906 NMP - LCL5C-SD LCS6B-SD LSC63SD LSP6SD LH040 = Европейский склад Упаковочная единица и пример заказа; -1 шт. D32T-DDUNR 1104-40 (R правосторонний) Е9 Расточные державки для нег. пластин
