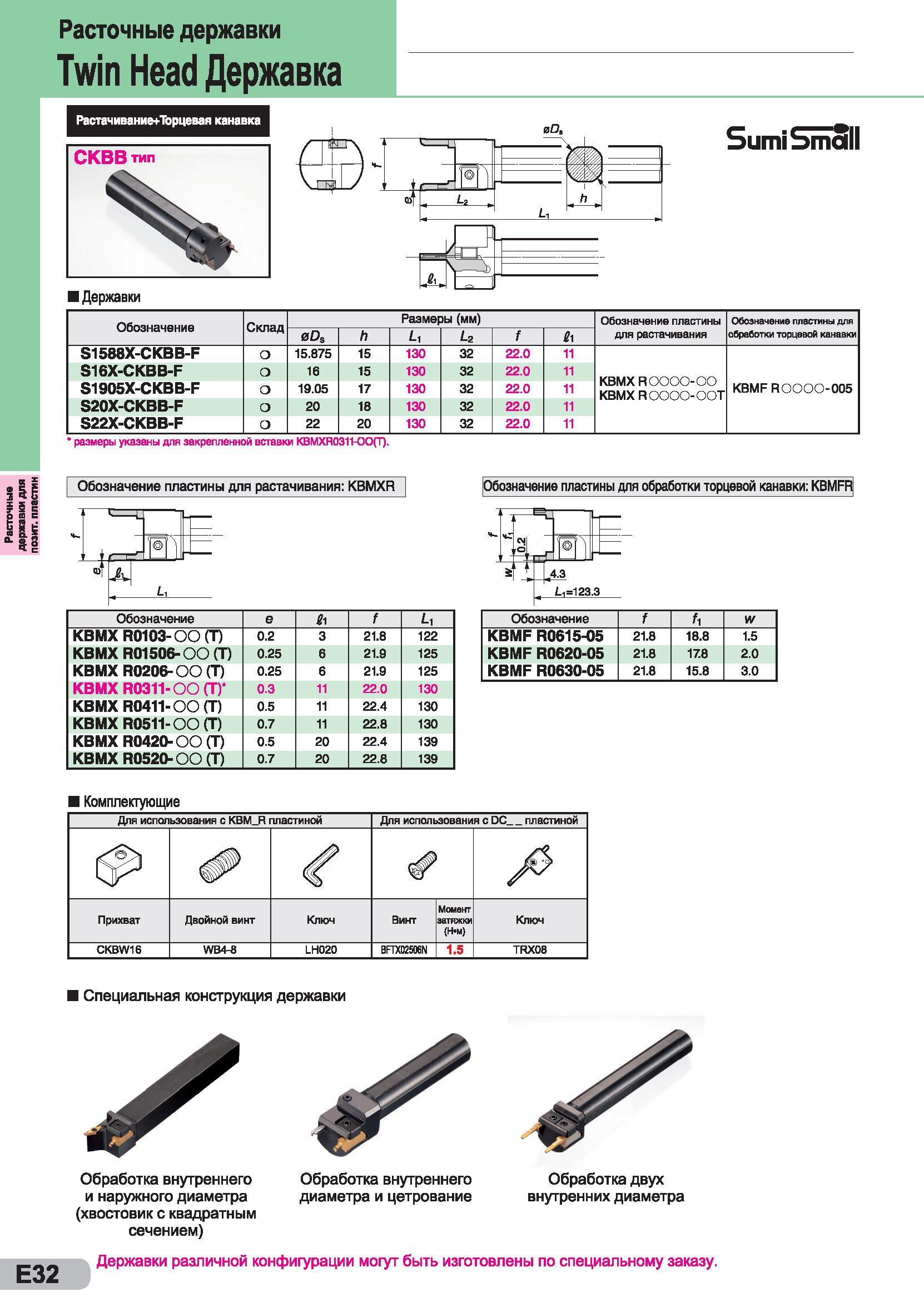

Расточные державки Twin Head Державка Растачивание+Торцевая канавка и D, Sumi Small L, Обозначение Склад Размеры (мм) Обозначение пластины Обозначение пластины для 0DS h ц L 2 f ll для растачивания обработки торцевой канавки S1588X-CKBB-F О 15.875 15 130 32 22.0 11 S16X-CKBB-F О 16 15 130 32 22.0 11 KBMXR0000-00 KBMX ROOOO-OOT S1905X-CKBB-F о 19.05 17 130 32 22.0 11 KBMF ROOOQ-005 S20X-CKBB-F о 20 18 130 32 22.0 11 S22X-CKBB-F о 22 20 130 32 22.0 11 размеры указаны для закрепленной вставки КВМХЯ0311-00(Т). Обозначение пластины для растачивания KBMXR Обозначение пластины для обработки торцевой канавки KBMFR Обозначение е 1 f и KBMX R0103- ОО (Т) 0.2 3 21.8 122 KBMX R01506- ОО (D 0.25 6 21.9 125 KBMX R0206- ОО (Т) 0.25 6 21.9 125 KBMX R0311-00 (JY 0.3 11 22.0 130 KBMX R0411-00 (Т) 0.5 11 22.4 130 KBMX R0511-00 (Т) 0.7 11 22.8 130 KBMX R0420- ОО (Т) 0.5 20 22.4 139 КВ MX R0520- ОО (Т) 0.7 20 22.8 139 Обозначение f и W KBMF R0615-05 21.8 18.8 1.5 KBMF R0620-05 21.8 17.8 2.0 KBMF R0630-05 21.8 15.8 3.0 Комплектующие Для использования с KBM_R пластиной Для использования с DC пластиной Прихват Двойной винт Ключ Винт Монет затяжки (Н-м) Ключ CKBW16 WB4-8 LH020 BFTX02506N 1.5 TRX08 Специальная конструкция державки Обработка внутреннего Обработка внутреннего Обработка двух и наружного диаметра диаметра и цетрование внутренних диаметра (хвостовик с квадратным сечением) Державки различной конфигурации могут быть изготовлены по специальному заказу.
