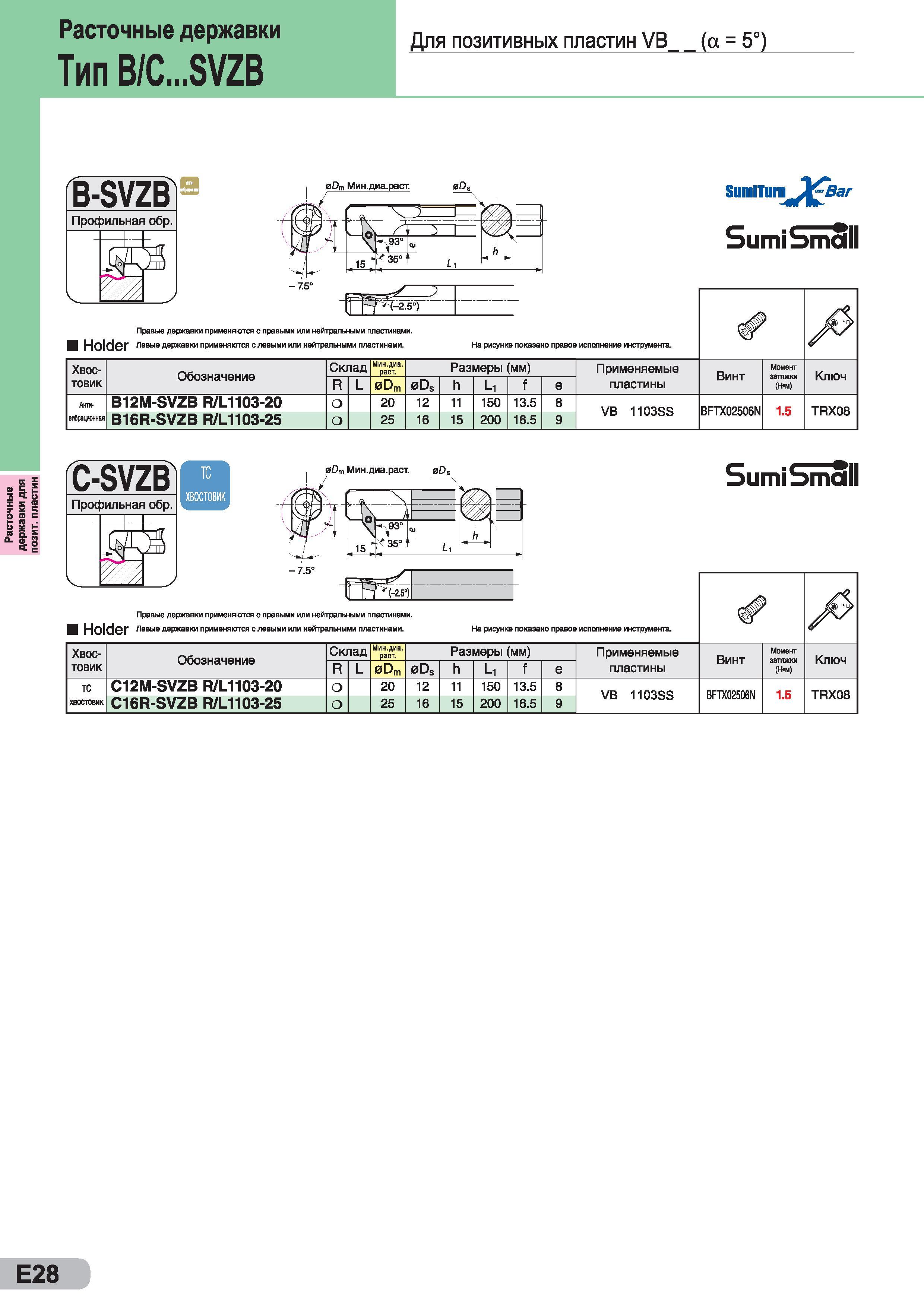

Расточные державки для позит. пластин Расточные державки Тип B/C...SVZB Для позитивных пластин УВ_ (а = 5°) 0Dm Мин.диа.раст. -7.5' -№SE Правые державки применяются с правыми или нейтральными пластинами. Holder Левые державки применяются с левыми или нейтральными пластинами. На рисунке показано правое исполнение инструмента. SumiTurnJ Bar SumibmSlI Хвос- товик Обозначение Склад Мин.диа. раст. 0D„ Размеры 0DS мм) Применяемые пластины Винт Момент затяжки (Н-м) Ключ Анти- вибрационная B12M-SVZB R/L1103-20 B16R-SVZB R/L1103-25 20 25 12 16 11 15 150 200 13.5 16.5 VB 1103SS BFTX02506N 1.5 TRX08 C-SVZB Профильная обр. Правые державки применяются с правыми или нейтральными пластинами. Holder Левые державки применяются с левыми или нейтральными пластинами. На рисунке показано правое исполнение инструмента. SumibmSlI Хвос- товик Обозначение Склад Мин.диа. раст. e>D„ Размеры 0DS мм) Применяемые пластины Винт Момеьгт затяжки (Ни) Ключ тс ХВОСТОВИК C12M-SVZB R/L1103-20 C16R-SVZB R/L1103-25 20 25 12 16 11 15 150 200 13.5 16.5 VB 1103SS BFTX02506N 1.5 TRX08 Е28
