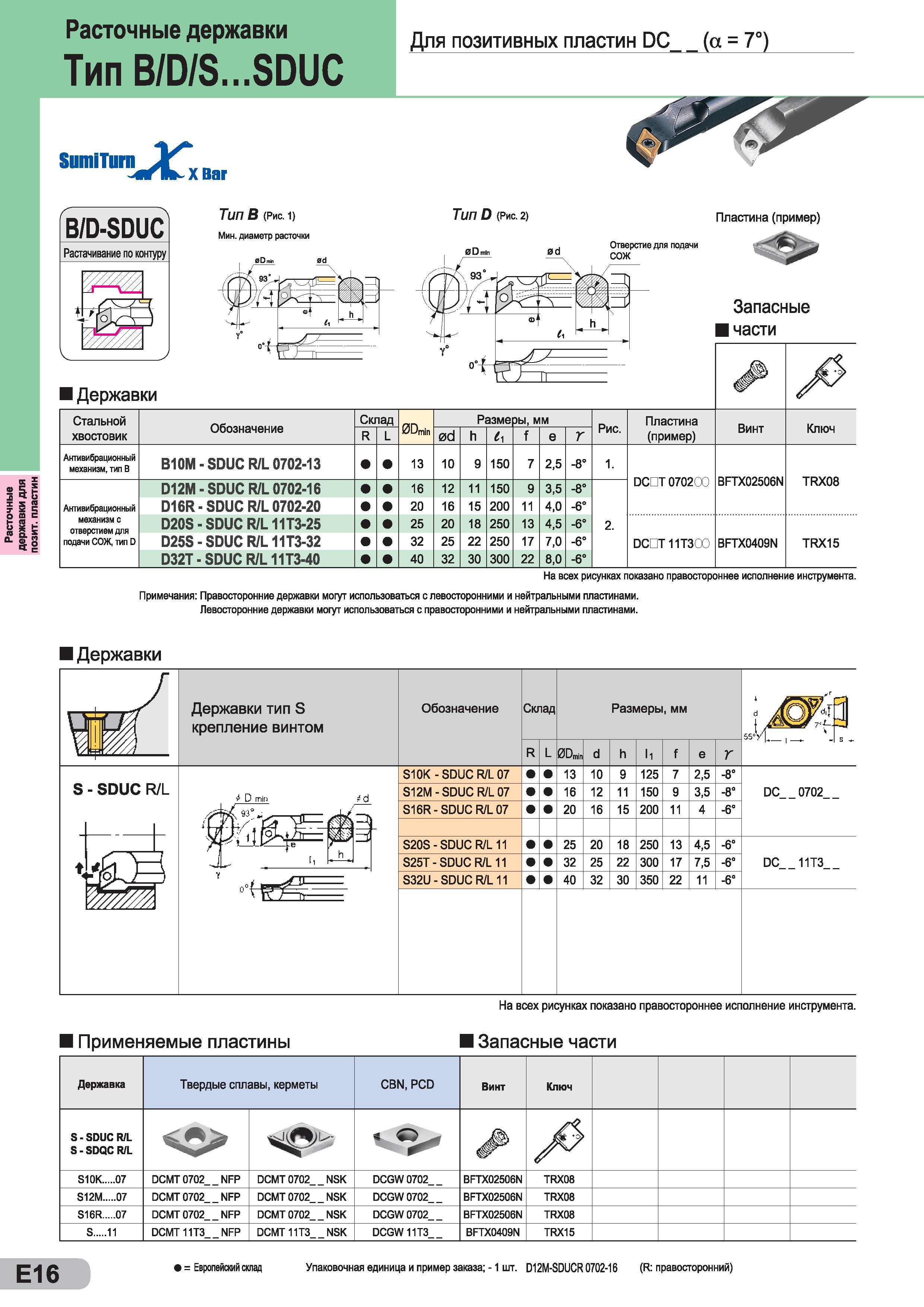

позит. пластин Расточные державки Тип B/D/S...SDUC Для позитивных пластин РС_ (а = 7°) SumiTurn JC, XBar B/D-SDUC Растачивание по контуру i I Державки Тип В (Рис. 1) Мин. диаметр расточки Тип D (Рис. 2) Пластина (пример) Отверстие для подачи СОЖ Запасные I части Стальной хвостовик Обозначение Склад 0Dmin Разме ры, мм Рис. Пластина (пример) Винт Ключ R L 0d h 1 f e r Антивибрационный механизм,тип В В1 ОМ - SDUC R/L 0702-13 13 10 9 150 7 2,5 -8° 1. DCDT 070200 BFTX02506N TRX08 Антивибрационный D12M-SDUCR/L 0702-16 16 12 11 150 g 3,5 -8° D16R-SDUC R/L 0702-20 20 16 15 200 11 4,0 -6° механизм с D20S-SDUC R/L11T3-25 25 20 18 250 13 4,5 -6° 2. подачи СОЖ, Tvin D D25S-SDUC R/L11T3-32 32 25 22 250 17 7,0 -6° DCDT11T3CO BFTX0409N TRX15 D32T - SDUC R/L 11T3-40 40 32 30 300 22 8,0 -6° На всех рисунках показано правостороннее исполнение инструмента. Примечания Правосторонние державки могут использоваться с левосторонними и нейтральными пластинами. Левосторонние державки могут использоваться с правосторонними и нейтральными пластинами. I Державки Применяемые пластины I Запасные части Е16 = Европейский склад Упаковочная единица и пример заказа; -1 шт. D12M-SDUCR 0702-16 (R правосторонний)
