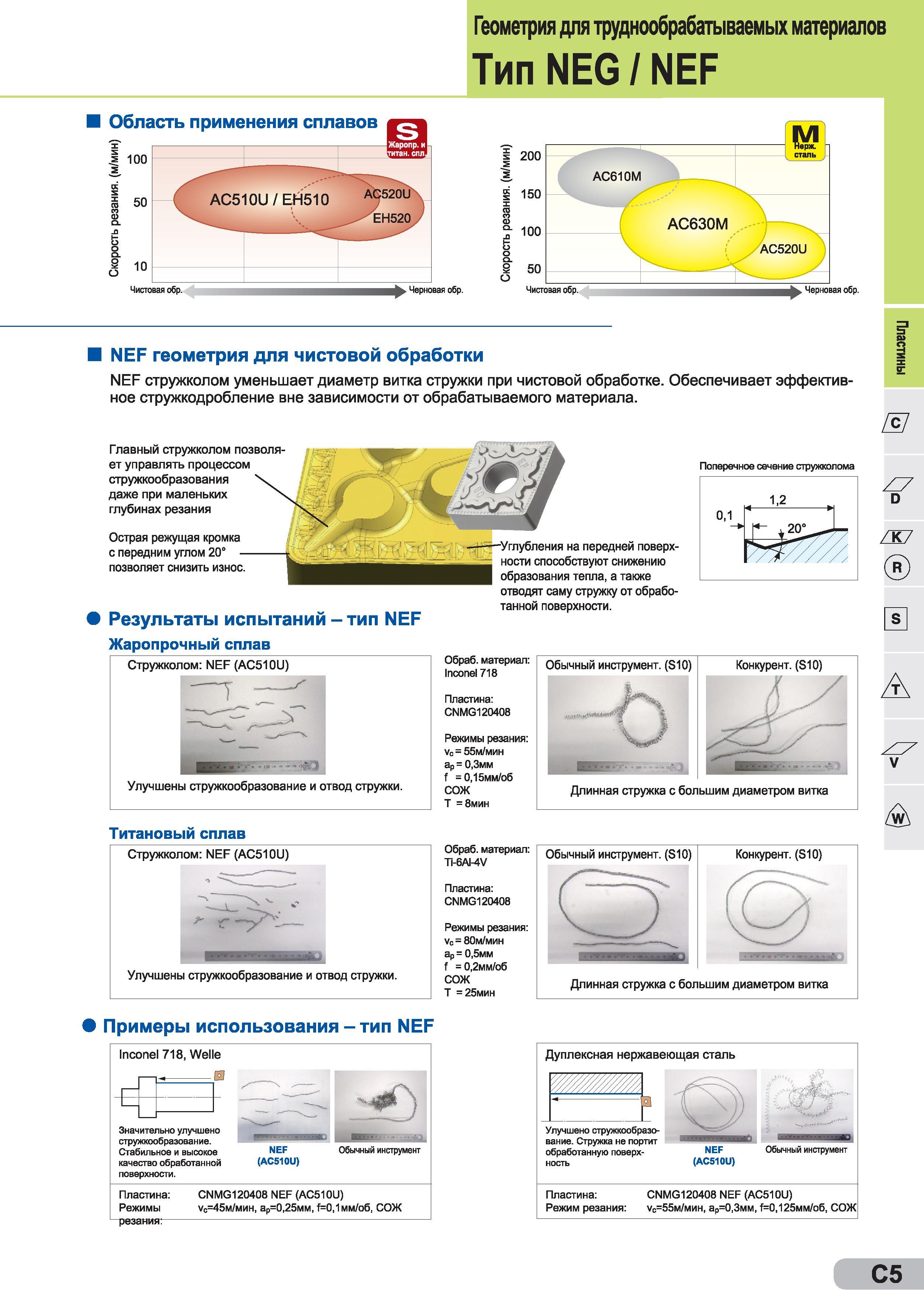

47 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.C5

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. C5 0047 Lab2u

Геометрия для труднообрабатываемых материалов Тип NEG / NEF NEF геометрия для чистовой обработки NEF стружколом уменьшает диаметр витка стружки при чистовой обработке. Обеспечивает эффективное стружкодробление вне зависимости от обрабатываемого материала. р Главный стружколом позволяет управлять процессом стружкообразования даже при маленьких глубинах резания Острая режущая кромка с передним углом 20° позволяет снизить износ. Результаты испытаний - тип NEF Жаропрочный сплав Стружколом NEF (AC510U) Поперечное сечение стружколома й’Э Улучшены стружкообразование и отвод стружки. Титановый сплав Стружколом NEF (AC510U) Улучшены стружкообразование и отвод стружки. - Углубления на передней поверх ности способствуют снижению образования тепла, а также отводят саму стружку от обработанной поверхности. Обраб. материал обычный инструмент. (S10) Inconel 718 Пластина CNMG120408 Режимы резания vc = 55м/мин ар = 0,3мм f =0,15мм/об СОЖ Т =8мин Конкурент. (S10) Длинная стружка с большим диаметром витка °шГеРИаЛ Обычный инструмент. (S10) Конкурент. (S10) Пластина CNMG120408 Режимы резания vc = 80м/мин ар = 0,5мм f =0,2мм/об СОЖ Т =25мин /С7 Z7 D ZK7 Длинная стружка с большим диаметром витка Примеры использования - тип NEF Inconel 718, Welle -0 Значительно улучшено стружкообразование. Стабильное и высокое качество обработанной поверхности. Шк Обычный инструмент Пластина Режимы резания CNMG120408 NEF (AC510U) vc=45m/mhh, ар=0,25мм, f=0,1 мм/об, СОЖ Дуплексная нержавеющая сталь в Улучшено стружкообразование. Стружка не портит обработанную поверхность NEF Обычный инструмент (AC510U) Пластина CNMG120408 NEF (AC510U) Режим резания vc=55m/mhh, ар=0,3мм, f=0,125MM/o6, СОЖ С5
