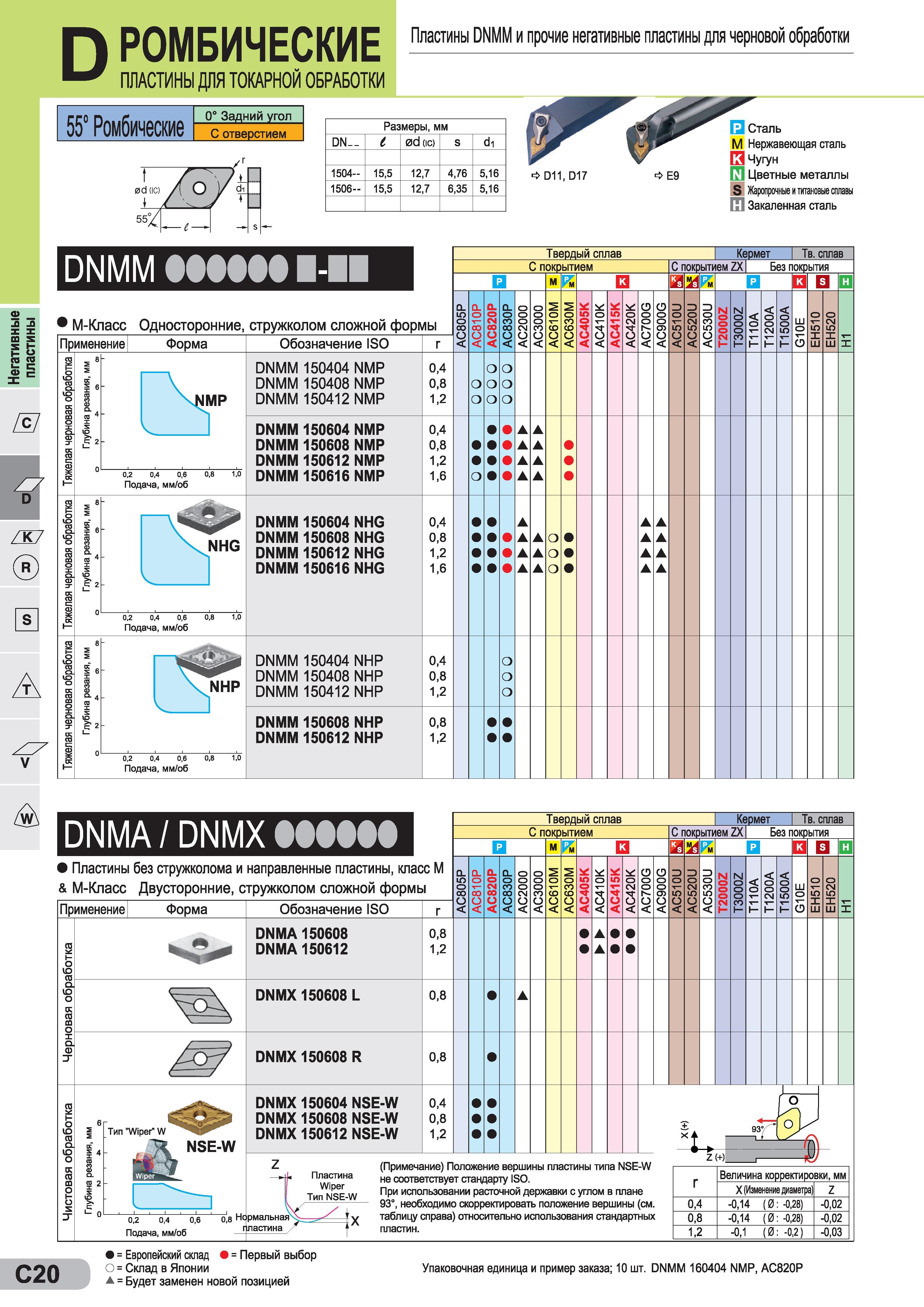

РОМБИЧЕСКИЕ ПЛАСТИНЫ ДЛЯ ТОКАРНОЙ ОБРАБОТКИ 55° Ромбические 0° Задний угол С отверстием Пластины DNMM и прочие негативные пластины для черновой обработки Сталь М Нержавеющая сталь Чугун 171 Цветные металлы S Жаропрочные и титановые сплавы m Закаленная сталь Размеры, мм DN 1 0d (ic) S di 1504 15,5 12,7 4,76 5,16 1506 15,5 12,7 6,35 5,16 D11, D17 Е9 DNMM МММ I SJл Р- о 2 g /с7 M-Класс Односторонние, стружколом сложной формы Применение Форма Обозначение ISO Твердый сплав С покрытием Твердый сплав Кермет С покрытием ZX Без покрытия DNMM 150404 NMP 0,4 DNMM 150408 NMP 0,8 DNMM 150412 NMP 1,2 0,2 0,4 0,6 Подача, мм/об DNMM 150604 NMP 0,4 DNMM 150608 NMP 0,8 DNMM 150612 NMP 1,2 DNMM 150616 NMP 1,6 о ZE7 DNMM 150604 NHG 0,4 DNMM 150608 NHG 0,8 DNMM 150612 NHG 1,2 DNMM 150616 NHG 1,6 0,2 0,4 0,6 0,8 Подача, мм/об DNMM 150404 NHP 0,4 DNMM 150408 NHP 0,8 DNMM 150412 NHP 1,2 DNMM 150608 NHP 0,8 DNMM 150612 NHP 1,2 0,2 0,4 0,6 0,8 Подача, мм/об DNMA / DNMX МММ Пластины без стружколома и направленные пластины, класс М & M-Класс Двусторонние, стружколом сложной формы Применение Форма Обозначение ISO Твердый сплав С покрытием Кермет Твердый сплав С покрытием ZX Без покрытия о Ж DNMA 150608 DNMA 150612 DNMX 150608 L DNMX 150608 R 0,8 1,2 0,8 0,8 DNMX 150604 NSE-W 0,4 DNMX 150608 NSE-W 0,8 DNMX 150612 NSE-W 1,2 0,2 0,4 0,6 Подача, мм/об (Примечание) Положение вершины пластины типа NSE-W не соответствует стандарту ISO. При использовании расточной державки с углом в плане 93°, необходимо скорректировать положение вершины (см. таблицу справа) относительно использования стандартных пластин. Величина корректировки, мм X (Изменение диаметра) Z 0,4 -0,14 (0 -0,28) -0,02 0,8 -0,14 (0 -0,28) -0,02 1,2 -0,1 (0 -0,2) -0,03 = Европейский склад = Первый выбор О = Склад в Японии= Будет заменен новой позицией Упаковочная единица и пример заказа; 10 шт. DNMM 160404 NMP, АС820Р
