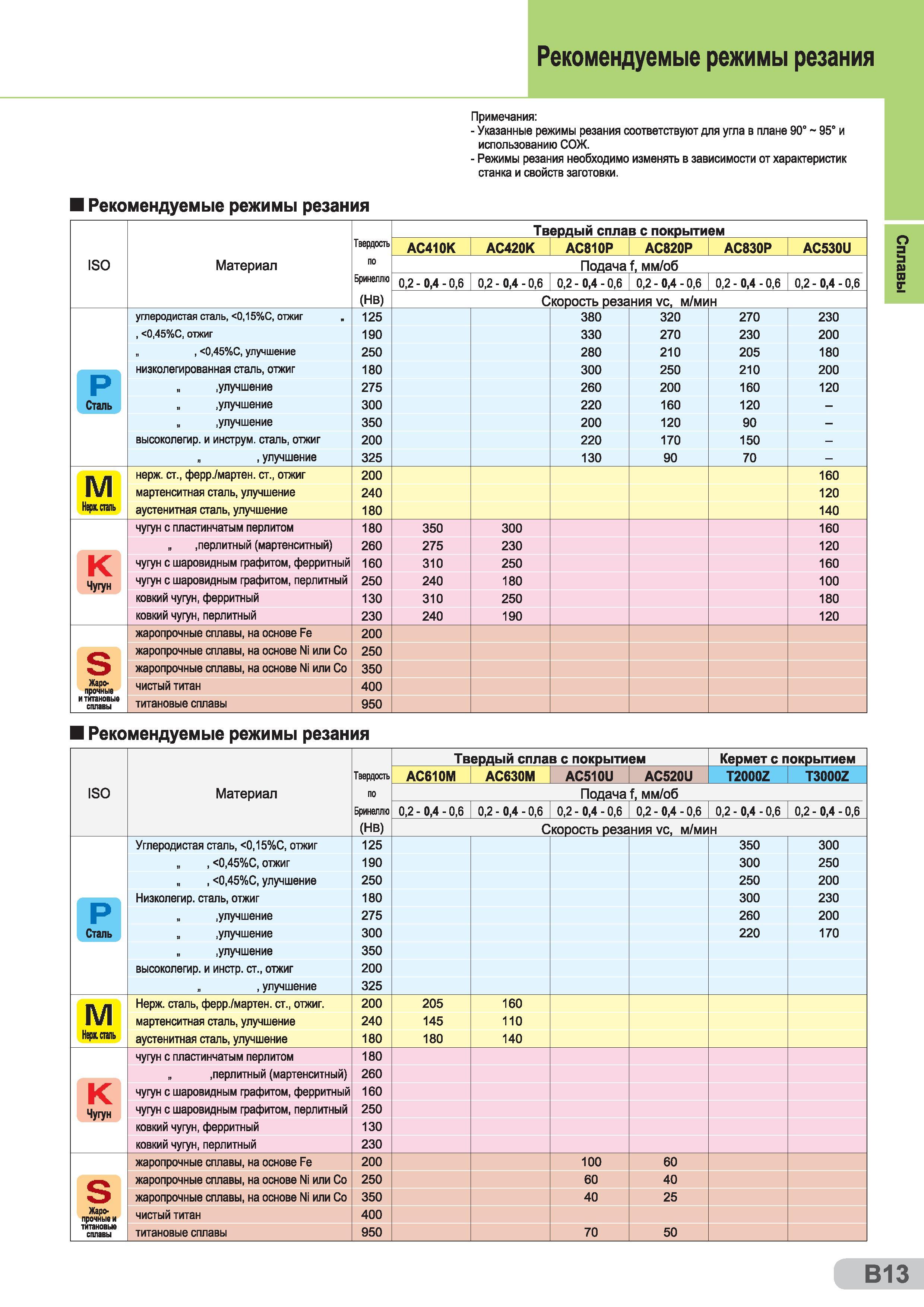

41 Каталог SUMITOMO 2014 Сборный и монолитный металлорежущий инструмент Стр.B13

Каталог SUMITOMO 2014 Металлорежущий инструмент Стр. B13 0041 Lab2u

Рекомендуемые режимы резания Примечания - Указанные режимы резания соответствуют для угла в плане 90° 95° и использованию СОЖ. - Режимы резания необходимо изменять в зависимости от характеристик станка и свойств заготовки. Рекомендуемые режимы резания ISO Материал Твердость по Бринеллю (НВ) Твердый сплав с покрытием АС410К АС420К АС810Р АС820Р АС830Р AC530U Подача f, мм/об 0,2 - 0,4 - 0,6 0,2 - 0,4 - 0,6 0,2 - 0,4 - 0,6 0,2 - 0,4 - 0,6 0,2 - 0,4 - 0,6 0,2 - 0,4 - 0,6 Скорость резания vc, м/мин р Сталь углеродистая сталь, <0,15%С, отжиг , <0,45%С, отжиг , <0,45%С, улучшение низколегированная сталь, отжиг .улучшение улучшение .улучшение высоколегир. и инструм. сталь, отжиг , улучшение 125 190 250 180 275 300 350 200 325 380 330 280 300 260 220 200 220 130 320 270 210 250 200 160 120 170 90 270 230 205 210 160 120 90 150 70 230 200 180 200 120 м Нерп паль нерж. ст., ферр./мартен. ст., отжиг мартенситная сталь, улучшение аустенитная сталь, улучшение 200 240 180 160 120 140 чугун с пластинчатым перлитом 180 350 300 160 .перлитный (мартенситный) 260 275 230 120 К Чугун чугун с шаровидным графитом, ферритный 160 310 250 160 чугун с шаровидным графитом, перлитный 250 240 180 100 ковкий чугун, ферритный 130 310 250 180 ковкий чугун, перлитный 230 240 190 120 жаропрочные сплавы, на основе Fe 200 жаропрочные сплавы, на основе Ni или Со 250 жаропрочные сплавы, на основе Ni или Со 350 Жаро- прочные чистый титан 400 и титановые сплавы титановые сплавы 950 Рекомендуемые режимы резания ISO Материал Твердость по Бринеллю (НВ) Твердый сплав с покрытием Кермет с покрытием АС610М АС630М AC510U AC520U T2000Z T3000Z Подача f, мм/об 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 0,2-0,4-0,6 Скорость резания vc, м/мин Р Сталь Углеродистая сталь, <0,15%С, отжиг , <0,45%С, отжиг , <0,45%С, улучшение Низколегир. сталь, отжиг .улучшение .улучшение .улучшение высоколегир. и инстр. ст., отжиг , улучшение 125 190 250 180 275 300 350 200 325 350 300 250 300 260 220 300 250 200 230 200 170 м Нерп паль Нерж. сталь, ферр./мартен. ст., отжиг, мартенситная сталь, улучшение аустенитная сталь, улучшение 200 240 180 205 145 180 160 110 140 чугун с пластинчатым перлитом 180 .перлитный (мартенситный) 260 К Чугун чугун с шаровидным графитом, ферритный 160 чугун с шаровидным графитом, перлитный 250 ковкий чугун, ферритный 130 ковкий чугун, перлитный 230 жаропрочные сплавы, на основе Fe 200 100 60 жаропрочные сплавы, на основе Ni или Со 250 60 40 жаропрочные сплавы, на основе Ni или Со 350 40 25 Жаропрочные и чистый титан 400 титановые сплавы титановые сплавы 950 70 50 В13 Сплавы
