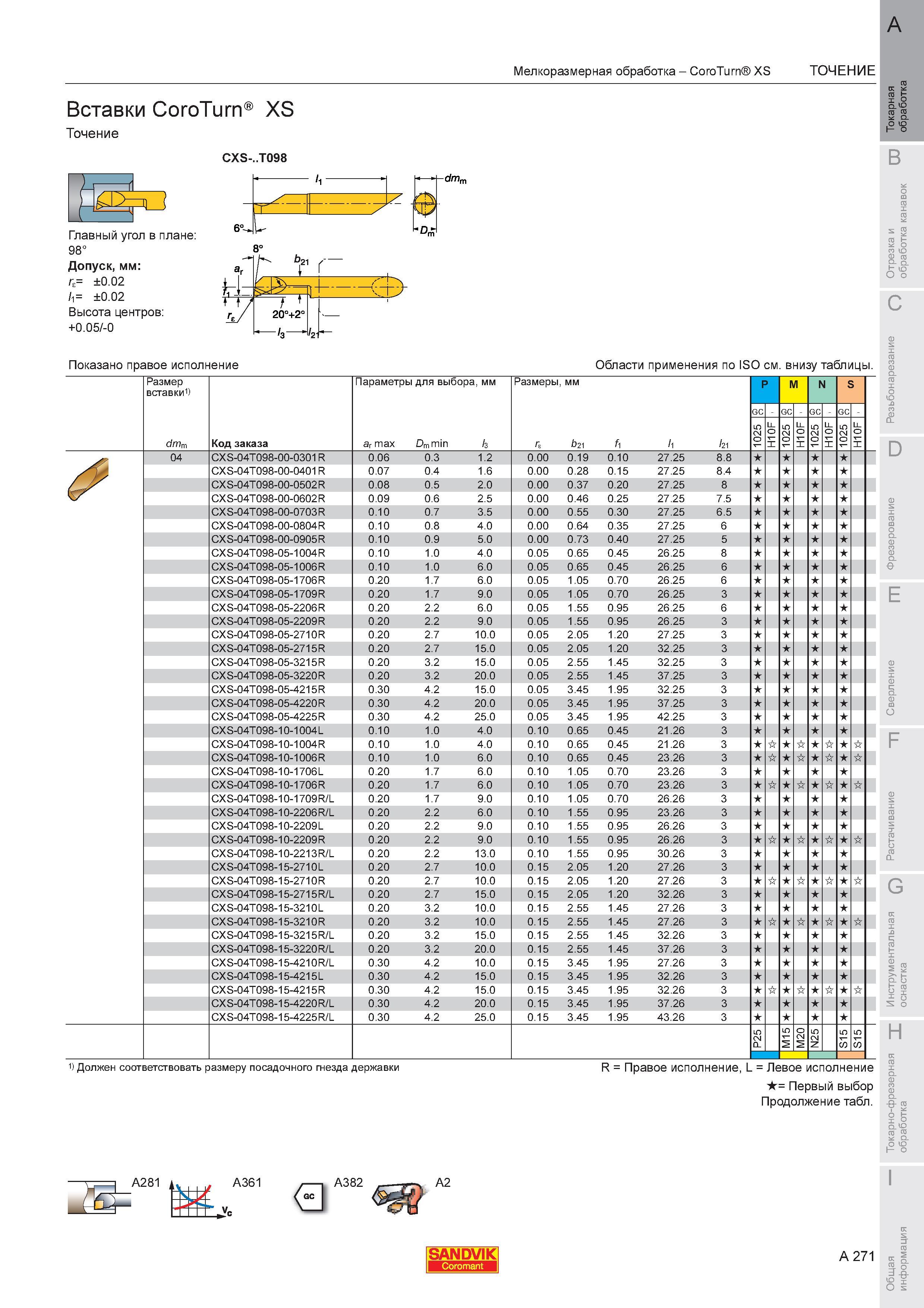

Вставки Sandvik CoroTurn XS Точение CXS-..T098 i Главный угол в плане 98 Допуск мм гЕ 0.02 1 0.02 Высота центров +0.05 -0 8 -dmm аг Н- У f 20+2 h Показано правое исполнение Области применения по ISO см. внизу таблицы. Размер вставки1) dmm Код заказа Параметры для выбора мм ar max Dm min 1з Размеры мм r b21 fi li I21 P M N S GC 04 О U 0 1 О U 0 1 О u 0 1 О U 0 1 04 CXS-04T098-00-0301R 0.06 0.3 1.2 0.00 0.19 0.10 27.25 8.8 CXS-04T098-00-0401R 0.07 0.4 1.6 0.00 0.28 0.15 27.25 8.4 С- CXS-04T098-00-0502R 0.08 0.5 2.0 0.00 0.37 0.20 27.25 8 CXS-04T098-00-0602R 0.09 0.6 2.5 0.00 0.46 0.25 27.25 7.5 CXS-04T098-00-0703R 0.10 0.7 3.5 0.00 0.55 0.30 27.25 6.5 CXS-04T098-00-0804R 0.10 0.8 4.0 0.00 0.64 0.35 27.25 6 CXS-04T098-00-0905R 0.10 0.9 5.0 0.00 0.73 0.40 27.25 5 CXS-04T098-05-1004R 0.10 1.0 4.0 0.05 0.65 0.45 26.25 8 CXS-04T098-05-1006R 0.10 1.0 6.0 0.05 0.65 0.45 26.25 6 CXS-04T098-05-1706R 0.20 1.7 6.0 0.05 1.05 0.70 26.25 6 CXS-04T098-05-1709R 0.20 1.7 9.0 0.05 1.05 0.70 26.25 3 CXS-04T098-05-2206R 0.20 2.2 6.0 0.05 1.55 0.95 26.25 6 CXS-04T098-05-2209R 0.20 2.2 9.0 0.05 1.55 0.95 26.25 3 CXS-04T098-05-2710R 0.20 2.7 10.0 0.05 2.05 1.20 27.25 3 CXS-04T098-05-2715R 0.20 2.7 15.0 0.05 2.05 1.20 32.25 3 CXS-04T098-05-3215R 0.20 3.2 15.0 0.05 2.55 1.45 32.25 3 CXS-04T098-05-3220R 0.20 3.2 20.0 0.05 2.55 1.45 37.25 3 CXS-04T098-05-4215R 0.30 4.2 15.0 0.05 3.45 1.95 32.25 3 CXS-04T098-05-4220R 0.30 4.2 20.0 0.05 3.45 1.95 37.25 3 CXS-04T098-05-4225R 0.30 4.2 25.0 0.05 3.45 1.95 42.25 3 CXS-04T098-10-1004L 0.10 1.0 4.0 0.10 0.65 0.45 21.26 3 CXS-04T098-10-1004R 0.10 1.0 4.0 0.10 0.65 0.45 21.26 3 CXS-04T098-10-1006R 0.10 1.0 6.0 0.10 0.65 0.45 23.26 3 CXS-04T098-10-1706L 0.20 1.7 6.0 0.10 1.05 0.70 23.26 3 CXS-04T098-10-1706R 0.20 1.7 6.0 0.10 1.05 0.70 23.26 3 CXS-04T098-10-1709R/L 0.20 1.7 9.0 0.10 1.05 0.70 26.26 3 CXS-04T098-10-2206R/L 0.20 2.2 6.0 0.10 1.55 0.95 23.26 3 CXS-04T098-10-2209L 0.20 2.2 9.0 0.10 1.55 0.95 26.26 3 CXS-04T098-10-2209R 0.20 2.2 9.0 0.10 1.55 0.95 26.26 3 CXS-04T098-10-2213R/L 0.20 2.2 13.0 0.10 1.55 0.95 30.26 3 CXS-04T098-15-2710L 0.20 2.7 10.0 0.15 2.05 1.20 27.26 3 CXS-04T098-15-2710R 0.20 2.7 10.0 0.15 2.05 1.20 27.26 3 CXS-04T098-15-2715R/L 0.20 2.7 15.0 0.15 2.05 1.20 32.26 3 CXS-04T098-15-3210L 0.20 3.2 10.0 0.15 2.55 1.45 27.26 3 CXS-04T098-15-3210R 0.20 3.2 10.0 0.15 2.55 1.45 27.26 3 CXS-04T098-15-3215R/L 0.20 3.2 15.0 0.15 2.55 1.45 32.26 3 CXS-04T098-15-3220R/L 0.20 3.2 20.0 0.15 2.55 1.45 37.26 3 CXS-04T098-15-4210R/L 0.30 4.2 10.0 0.15 3.45 1.95 27.26 3 CXS-04T098-15-4215L 0.30 4.2 15.0 0.15 3.45 1.95 32.26 3 CXS-04T098-15-4215R 0.30 4.2 15.0 0.15 3.45 1.95 32.26 3 CXS-04T098-15-4220R/L 0.30 4.2 20.0 0.15 3.45 1.95 37.26 3 CXS-04T098-15-4225R/L 0.30 4.2 25.0 0.15 3.45 1.95 43.26 3 Q i О 5 z w w 1) Должен соответствовать размеру посадочного гнезда державки R Правое исполнение L Левое исполнение Первый выбор Продолжение табл. Hz"281 A361 0 A382 A2 SANDVIK A 271 Мелкоразмерная обработка CoroTurn XS ТОЧЕНИЕ
