SANDVIK COROMANT | Каталог SANDVIK COROMANT 2011 Токарный инструмент (Всего 916 стр.) |
|||||
|
326 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для металлообрабатывающих станков Стр.A322 |
|||||

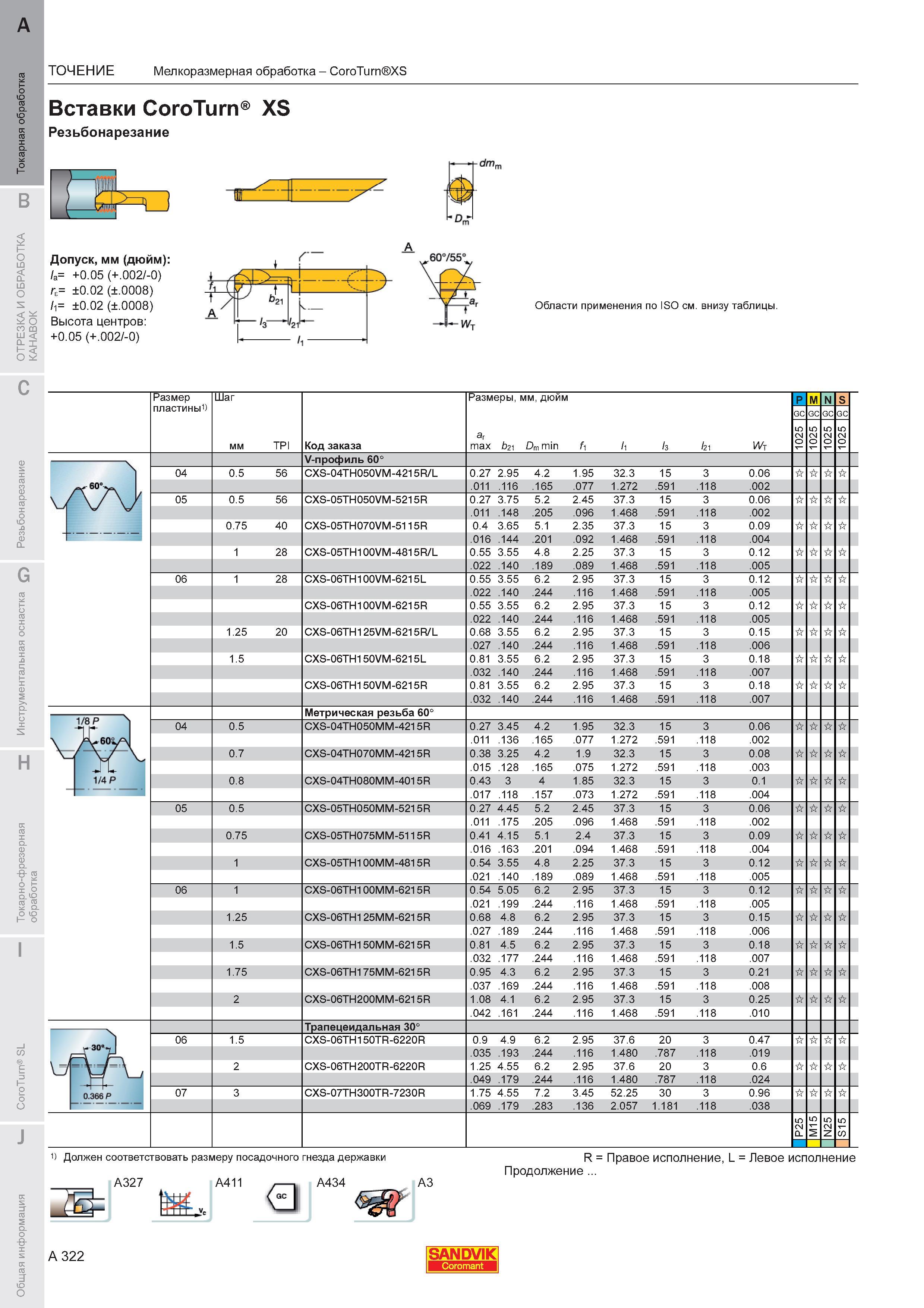

Вставки Sandvik CoroTurn XS Резьбонарезание Допуск мм (дюйм) а +0 05 (+ 002 -0) rE 0 02 ( 0008) 1 0 02 ( 0008) Высота центров +0 05 (+ 002 -0) ОблаВставки Sandvik CoroTurn XS Резьбонарезание Допуск мм (дюйм) а +0.05 (+.002 -0) rE 0.02 (.0008) 1 0.02 (.0008) Высота центров +0.05 (+.002 -0) Области применения ТОЧЕНИЕ Мелкоразмерная обработка CoroTurn XS по ISO Размер пластины1 TPI Код заказа Размеры мм дюйм в max 621 Dm min 1 3 21 Wr P M N S GC 0 0 0 0 V-профиль 60 CXS-04TH050VM-4215R/L 0.27 2.95 4.2 1.95 32.3 15 3 0.06 .011 .116 .165 .077 1.272 .591 .118 .002 CXS-05TH050VM-5215R 0.27 3.75 5.2 2.45 37.3 15 3 0.06 .011 .148 .205 .096 1.468 .591 .118 .002 CXS-05TH070VM-5115R 0.4 3.65 5.1 2.35 37.3 15 3 0.09 .016 .144 .201 .092 1.468 .591 .118 .004 CXS-05TH100VM-4815R/L 0.55 3.55 4.8 2.25 37.3 15 3 0.12 .022 .140 .189 .089 1.468 .591 .118 .005 CXS-06TH100VM-6215L 0.55 3.55 6.2 2.95 37.3 15 3 0.12 .022 .140 .244 .116 1.468 .591 .118 .005 CXS-06TH100VM-6215R 0.55 3.55 6.2 2.95 37.3 15 3 0.12 .022 .140 .244 .116 1.468 .591 .118 .005 CXS-06TH125VM-6215R/L 0.68 3.55 6.2 2.95 37.3 15 3 0.15 .027 .140 .244 .116 1.468 .591 .118 .006 CXS-06TH150VM-6215L 0.81 3.55 6.2 2.95 37.3 15 3 0.18 .032 .140 .244 .116 1.468 .591 .118 .007 CXS-06TH150VM-6215R 0.81 3.55 6.2 2.95 37.3 15 3 0.18 .032 .140 .244 .116 1.468 .591 .118 .007 Метрическая резьба 60 CXS-04TH050MM-4215R 0.27 3.45 4.2 1.95 32.3 15 3 0.06 .011 .136 .165 .077 1.272 .591 .118 .002 CXS-04TH070MM-4215R 0.38 3.25 4.2 1.9 32.3 15 3 0.08 .015 .128 .165 .075 1.272 .591 .118 .003 CXS-04TH080MM-4015R 0.43 3 4 1.85 32.3 15 3 0.1 .017 .118 .157 .073 1.272 .591 .118 .004 CXS-05TH050MM-5215R 0.27 4.45 5.2 2.45 37.3 15 3 0.06 .011 .175 .205 .096 1.468 .591 .118 .002 CXS-05TH075MM-5115R 0.41 4.15 5.1 2.4 37.3 15 3 0.09 .016 .163 .201 .094 1.468 .591 .118 .004 CXS-05TH100MM-4815R 0.54 3.55 4.8 2.25 37.3 15 3 0.12 .021 .140 .189 .089 1.468 .591 .118 .005 CXS-06TH100MM-6215R 0.54 5.05 6.2 2.95 37.3 15 3 0.12 .021 .199 .244 .116 1.468 .591 .118 .005 CXS-06TH125MM-6215R 0.68 4.8 6.2 2.95 37.3 15 3 0.15 .027 .189 .244 .116 1.468 .591 .118 .006 CXS-06TH150MM-6215R 0.81 4.5 6.2 2.95 37.3 15 3 0.18 .032 .177 .244 .116 1.468 .591 .118 .007 CXS-06TH175MM-6215R 0.95 4.3 6.2 2.95 37.3 15 3 0.21 .037 .169 .244 .116 1.468 .591 .118 .008 CXS-06TH200MM-6215R 1.08 4.1 6.2 2.95 37.3 15 3 0.25 .042 .161 .244 .116 1.468 .591 .118 .010 Трапецеидальная 30 CXS-06TH150TR-6220R 0.9 4.9 6.2 2.95 37.6 20 3 0.47 .035 .193 .244 .116 1.480 .787 .118 .019 CXS-06TH200TR-6220R 1.25 4.55 6.2 2.95 37.6 20 3 0.6 .049 .179 .244 .116 1.480 .787 .118 .024 CXS-07TH300TR-7230R 1.75 4.55 7.2 3.45 52.25 30 3 0.96 .069 .179 .283 .136 2.057 1.181 .118 .038 CL i z to 04 05 06 0.5 56 0.5 0.75 1 56 40 28 1 1.25 1.5 28 20 04 05 06 0.5 0.7 0.8 0.5 0.75 1.25 1.5 1.75 2 06 07 1.5 2 Должен соответствовать размеру посадочного гнезда державки A327 A411 . A434 A3 R Правое исполнение L Левое исполнение Продолжение A 322 SANDVIK Шаг мм 3 |
|||||
