Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding
SANDVIK COROMANT | Каталог SANDVIK COROMANT 2011 Токарный инструмент (Всего 916 стр.) |
|||||
|
317 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для металлообрабатывающих станков Стр.A313 |
|||||

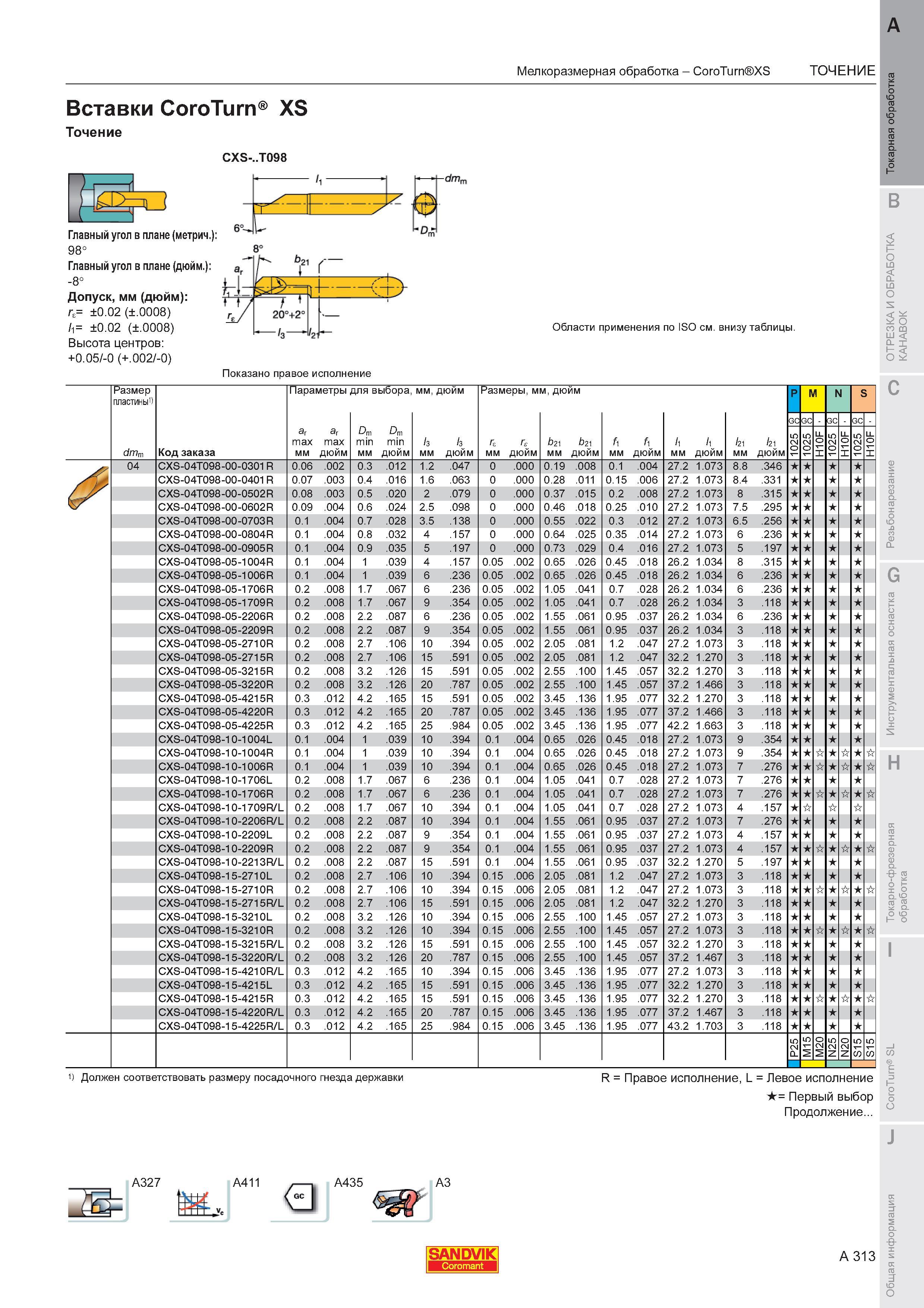

Вставки Sandvik Coromant CoroTurn XS Точение CXS- T098 Главный угол в плане (метрический) 98 Главный угол в плане (дюймовый) -8 Допуск мм (дюйм) rВставки Sandvik Coromant CoroTurn XS Точение CXS-..T098 Главный угол в плане (метрический) 98 Главный угол в плане (дюймовый) -8 Допуск мм (дюйм) r 0.02 (.0008) 1 0.02 (.0008) Высота центров +0.05 -0 (+.002 -0) Области применения Мелкоразмерная обработка CoroTurn XS ТОЧЕНИЕ по ISO Показано правое исполнение Размер пластины1) dmm Код заказа Параметры a a max max мм дюйм для выбора Dm Dm min min мм дюйм k 3 мм дюйм Размеры м rc мм дюйм м дюйм Й21 Й21 мм дюйм f мм дюйм 1 мм дюйм 04 CXS-04T098-00-0301R 0.06 .002 0.3 .012 1.2 .047 0 .000 0.19 .008 0.1 .004 27.2 1.073 8.8 .346 CXS-04T098-00-0401R 0.07 .003 0.4 .016 1.6 .063 0 .000 0.28 .011 0.15 .006 27.2 1.073 8.4 .331 CXS-04T098-00-0502R 0.08 .003 0.5 .020 2 .079 0 .000 0.37 .015 0.2 .008 27.2 1.073 8 .315 CXS-04T098-00-0602R 0.09 .004 0.6 .024 2.5 .098 0 .000 0.46 .018 0.25 .010 27.2 1.073 7.5 .295 CXS-04T098-00-0703R 0.1 .004 0.7 .028 3.5 .138 0 .000 0.55 .022 0.3 .012 27.2 1.073 6.5 .256 CXS-04T098-00-0804R 0.1 .004 0.8 .032 4 .157 0 .000 0.64 .025 0.35 .014 27.2 1.073 6 .236 CXS-04T098-00-0905R 0.1 .004 0.9 .035 5 .197 0 .000 0.73 .029 0.4 .016 27.2 1.073 5 .197 CXS-04T098-05-1004R 0.1 .004 1 .039 4 .157 0.05 .002 0.65 .026 0.45 .018 26.2 1.034 8 .315 CXS-04T098-05-1006R 0.1 .004 1 .039 6 .236 0.05 .002 0.65 .026 0.45 .018 26.2 1.034 6 .236 CXS-04T098-05-1706R 0.2 .008 1.7 .067 6 .236 0.05 .002 1.05 .041 0.7 .028 26.2 1.034 6 .236 CXS-04T098-05-1709R 0.2 .008 1.7 .067 9 .354 0.05 .002 1.05 .041 0.7 .028 26.2 1.034 3 .118 CXS-04T098-05-2206R 0.2 .008 2.2 .087 6 .236 0.05 .002 1.55 .061 0.95 .037 26.2 1.034 6 .236 CXS-04T098-05-2209R 0.2 .008 2.2 .087 9 .354 0.05 .002 1.55 .061 0.95 .037 26.2 1.034 3 .118 CXS-04T098-05-2710R 0.2 .008 2.7 .106 10 .394 0.05 .002 2.05 .081 1.2 .047 27.2 1.073 3 .118 CXS-04T098-05-2715R 0.2 .008 2.7 .106 15 .591 0.05 .002 2.05 .081 1.2 .047 32.2 1.270 3 .118 CXS-04T098-05-3215R 0.2 .008 3.2 .126 15 .591 0.05 .002 2.55 .100 1.45 .057 32.2 1.270 3 .118 CXS-04T098-05-3220R 0.2 .008 3.2 .126 20 .787 0.05 .002 2.55 .100 1.45 .057 37.2 1.466 3 .118 CXS-04T098-05-4215R 0.3 .012 4.2 .165 15 .591 0.05 .002 3.45 .136 1.95 .077 32.2 1.270 3 .118 CXS-04T098-05-4220R 0.3 .012 4.2 .165 20 .787 0.05 .002 3.45 .136 1.95 .077 37.2 1.466 3 .118 CXS-04T098-05-4225R 0.3 .012 4.2 .165 25 .984 0.05 .002 3.45 .136 1.95 .077 42.2 1.663 3 .118 CXS-04T098-10-1004L 0.1 .004 1 .039 10 .394 0.1 .004 0.65 .026 0.45 .018 27.2 1.073 9 .354 CXS-04T098-10-1004R 0.1 .004 1 .039 10 .394 0.1 .004 0.65 .026 0.45 .018 27.2 1.073 9 .354 CXS-04T098-10-1006R 0.1 .004 1 .039 10 .394 0.1 .004 0.65 .026 0.45 .018 27.2 1.073 7 .276 CXS-04T098-10-1706L 0.2 .008 1.7 .067 6 .236 0.1 .004 1.05 .041 0.7 .028 27.2 1.073 7 .276 CXS-04T098-10-1706R 0.2 .008 1.7 .067 6 .236 0.1 .004 1.05 .041 0.7 .028 27.2 1.073 7 .276 CXS-04T098-10-1709R/L 0.2 .008 1.7 .067 10 .394 0.1 .004 1.05 .041 0.7 .028 27.2 1.073 4 .157 CXS-04T098-10-2206R/L 0.2 .008 2.2 .087 10 .394 0.1 .004 1.55 .061 0.95 .037 27.2 1.073 7 .276 CXS-04T098-10-2209L 0.2 .008 2.2 .087 9 .354 0.1 .004 1.55 .061 0.95 .037 27.2 1.073 4 .157 CXS-04T098-10-2209R 0.2 .008 2.2 .087 9 .354 0.1 .004 1.55 .061 0.95 .037 27.2 1.073 4 .157 CXS-04T098-10-2213R/L 0.2 .008 2.2 .087 15 .591 0.1 .004 1.55 .061 0.95 .037 32.2 1.270 5 .197 CXS-04T098-15-2710L 0.2 .008 2.7 .106 10 .394 0.15 .006 2.05 .081 1.2 .047 27.2 1.073 3 .118 CXS-04T098-15-2710R 0.2 .008 2.7 .106 10 .394 0.15 .006 2.05 .081 1.2 .047 27.2 1.073 3 .118 CXS-04T098-15-2715R/L 0.2 .008 2.7 .106 15 .591 0.15 .006 2.05 .081 1.2 .047 32.2 1.270 3 .118 CXS-04T098-15-3210L 0.2 .008 3.2 .126 10 .394 0.15 .006 2.55 .100 1.45 .057 27.2 1.073 3 .118 CXS-04T098-15-3210R 0.2 .008 3.2 .126 10 .394 0.15 .006 2.55 .100 1.45 .057 27.2 1.073 3 .118 CXS-04T098-15-3215R/L 0.2 .008 3.2 .126 15 .591 0.15 .006 2.55 .100 1.45 .057 32.2 1.270 3 .118 CXS-04T098-15-3220R/L 0.2 .008 3.2 .126 20 .787 0.15 .006 2.55 .100 1.45 .057 37.2 1.467 3 .118 CXS-04T098-15-4210R/L 0.3 .012 4.2 .165 10 .394 0.15 .006 3.45 .136 1.95 .077 27.2 1.073 3 .118 CXS-04T098-15-4215L 0.3 .012 4.2 .165 15 .591 0.15 .006 3.45 .136 1.95 .077 32.2 1.270 3 .118 CXS-04T098-15-4215R 0.3 .012 4.2 .165 15 .591 0.15 .006 3.45 .136 1.95 .077 32.2 1.270 3 .118 CXS-04T098-15-4220R/L 0.3 .012 4.2 .165 20 .787 0.15 .006 3.45 .136 1.95 .077 37.2 1.467 3 .118 CXS-04T098-15-4225R/L 0.3 .012 4.2 .165 25 .984 0.15 .006 3.45 .136 1.95 .077 43.2 1.703 3 .118 M N S GC 22 00 U 0 2 0 U 0 2 0 U 0 i 0 2 2 2 N 0 2 N to to Должен соответствовать размеру посадочного гнезда державки R Правое исполнение L Левое исполнение Первый выбор Продолжение... A327 A411 A435 A3 SANDVIK A 313 |
|||||
