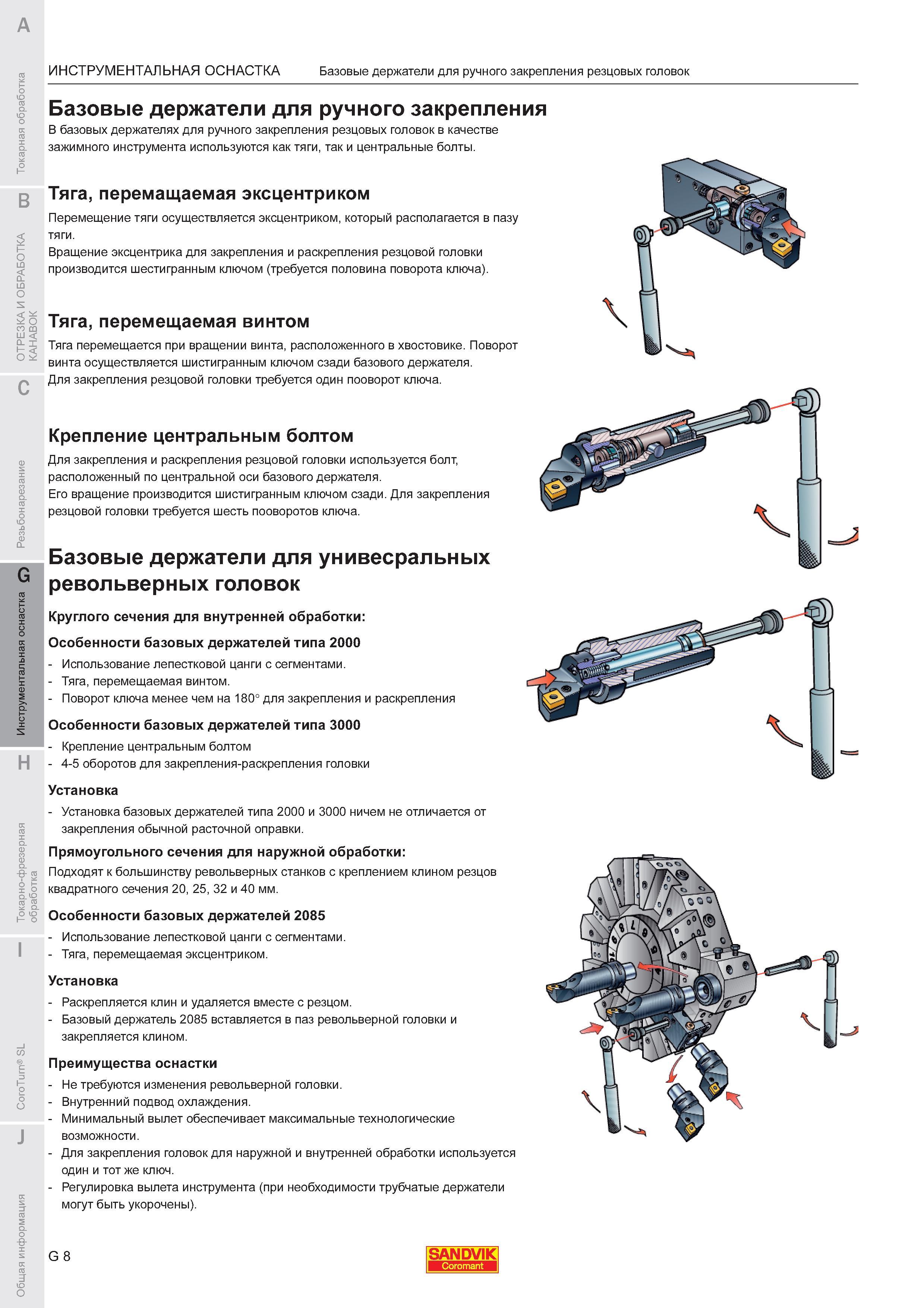

В базовых инструментальных держателях Sandvik для ручного закрепления резцов и резцовых головок в качестве зажимного инструмента используются как тяги так и центральные болты. Тяга перемащаемая эксцентриком Перемещение тяги осуществляется эксцентриком который располагается в пазу тяги. Вращение эксцентрика для закрепления и раскрепления резцовой головки производится шестигранным ключом (требуется половина поворота ключа). Тяга перемещаемая винтом Тяга перемещается при вращении винта расположенного в хвостовике. Поворот винта осуществляется шистигранным ключом сзади базового держателя. Для закрепления резцовой головки требуется один пооворот ключа. Крепление центральным болтом Для закрепления и раскрепления резцовой головки используется болт расположенный по центральной оси базового держателя. Его вращение производится шистигранным ключом сзади. Для закрепления резцовой головки требуется шесть пооворотов ключа. Базовые держатели для унивесральных револьверных головок Круглого сечения для внутренней обработки Особенности базовых держателей типа 2000 - Использование лепестковой цанги с сегментами. - Тяга перемещаемая винтом. - Поворот ключа менее чем на 180 для закрепления и раскрепления Особенности базовых держателей типа 3000 - Крепление центральным болтом - 4-5 оборотов для закрепления-раскрепления головки Установка - Установка базовых держателей типа 2000 и 3000 ничем не отличается от закрепления обычной расточной оправки. Прямоугольного сечения для наружной обработки Подходят к большинству револьверных станков с креплением клином резцов квадратного сечения 20 25 32 и 40 мм. Особенности базовых держателей 2085 - Использование лепестковой цанги с сегментами. - Тяга перемещаемая эксцентриком. Установка - Раскрепляется клин и удаляется вместе с резцом. - Базовый держатель 2085 вставляется в паз револьверной головки и закрепляется клином. Преимущества оснастки - Не требуются изменения револьверной головки. - Внутренний подвод охлаждения. - Минимальный вылет обеспечивает максимальные технологические возможности. - Для закрепления головок для наружной и внутренней обработки используется один и тот же ключ. - Регулировка вылета инструмента (при необходимости трубчатые держатели могут быть укорочены). G 8 SANDVIK Coromant Инструментальная оснастка Базовые держатели для ручного закрепления резцовых головок Базовые держатели для ручного закрепления
