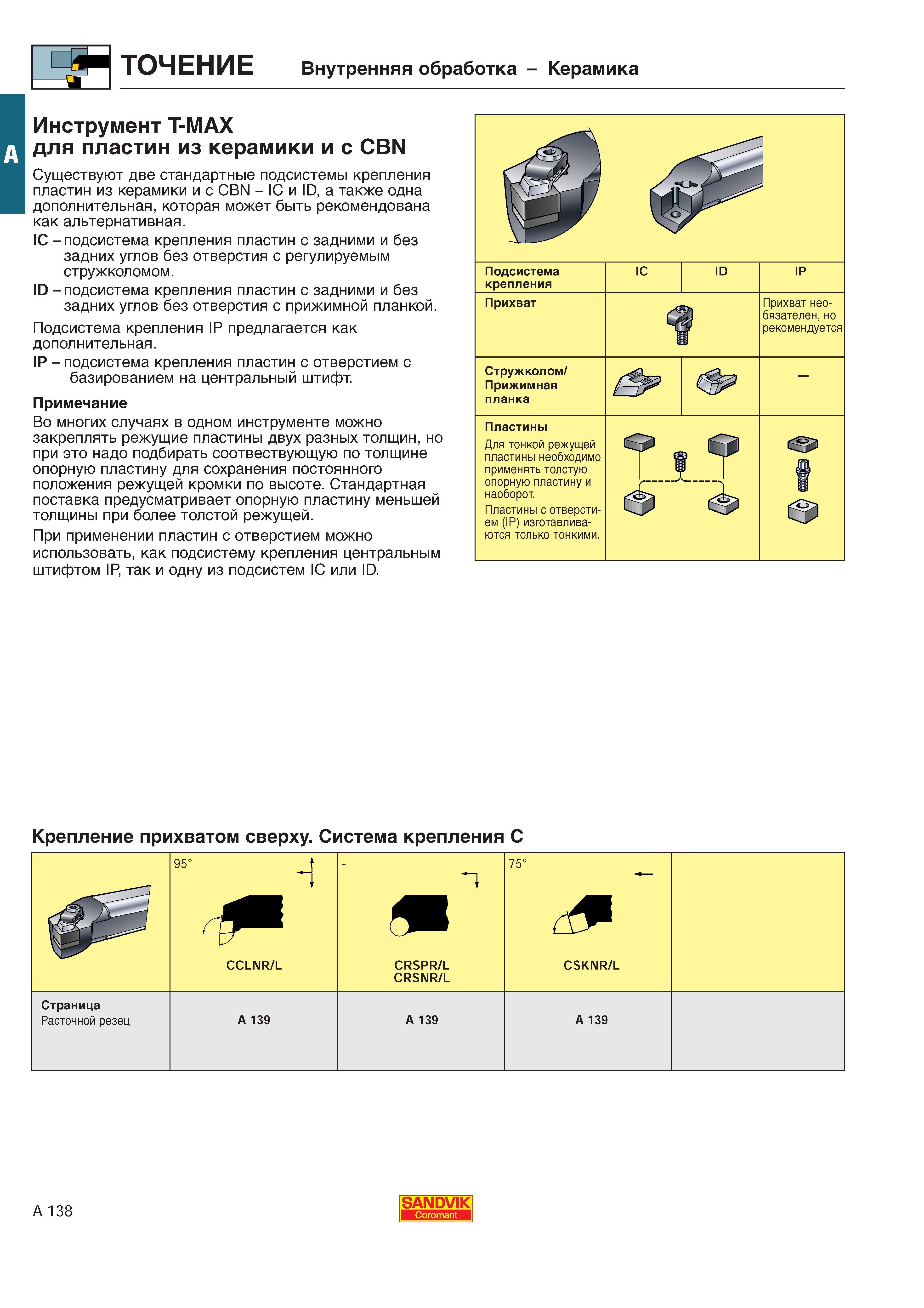

Токарный металлорежущий инструмент Sandvik Т-МАХ для пластин из керамики и с CBN Существуют две стандартные подсистемы крепления СРП из керамики и с CBN - IC и ID а также одна дополнительная которая может быть рекомендована как альтернативная. IC - подсистема крепления пластин с задними и без задних углов без отверстия с регулируемым стружколомом. ID - подсистема крепления пластин с задними и без задних углов без отверстия с прижимной планкой. Подсистема крепления IP предлагается как дополнительная. IP - подсистема крепления пластин с отверстием с базированием на центральный штифт. Примечание Во многих случаях в одном инструменте можно закреплять режущие пластины двух разных толщин но при это надо подбирать соотвествующую по толщине опорную пластину для сохранения постоянного положения режущей кромки по высоте. Стандартная поставка предусматривает опорную пластину меньшей толщины при более толстой режущей. При применении пластин с отверстием можно использовать как подсистему крепления центральным штифтом IP так и одну из подсистем IC или ID. Подсистема крепления Прихват Стружколом Прижимная планка Пластины Для тонкой режущей пластины необходимо применять толстую опорную пластину и наоборот. Пластины с отверстием (IP) изготавливаются только тонкими. IP Прихват необязателен но рекомендуется Крепление прихватом сверху. Система крепления С 95" CCLNR/LCRSPR/L CRSNR/L 75 CSKNR/L Страница Расточной резец A 139 A 139 A 139 A 138 SANDVIK Coromant Точение на металлорежущих станках Внутренняя обработка Керамика
