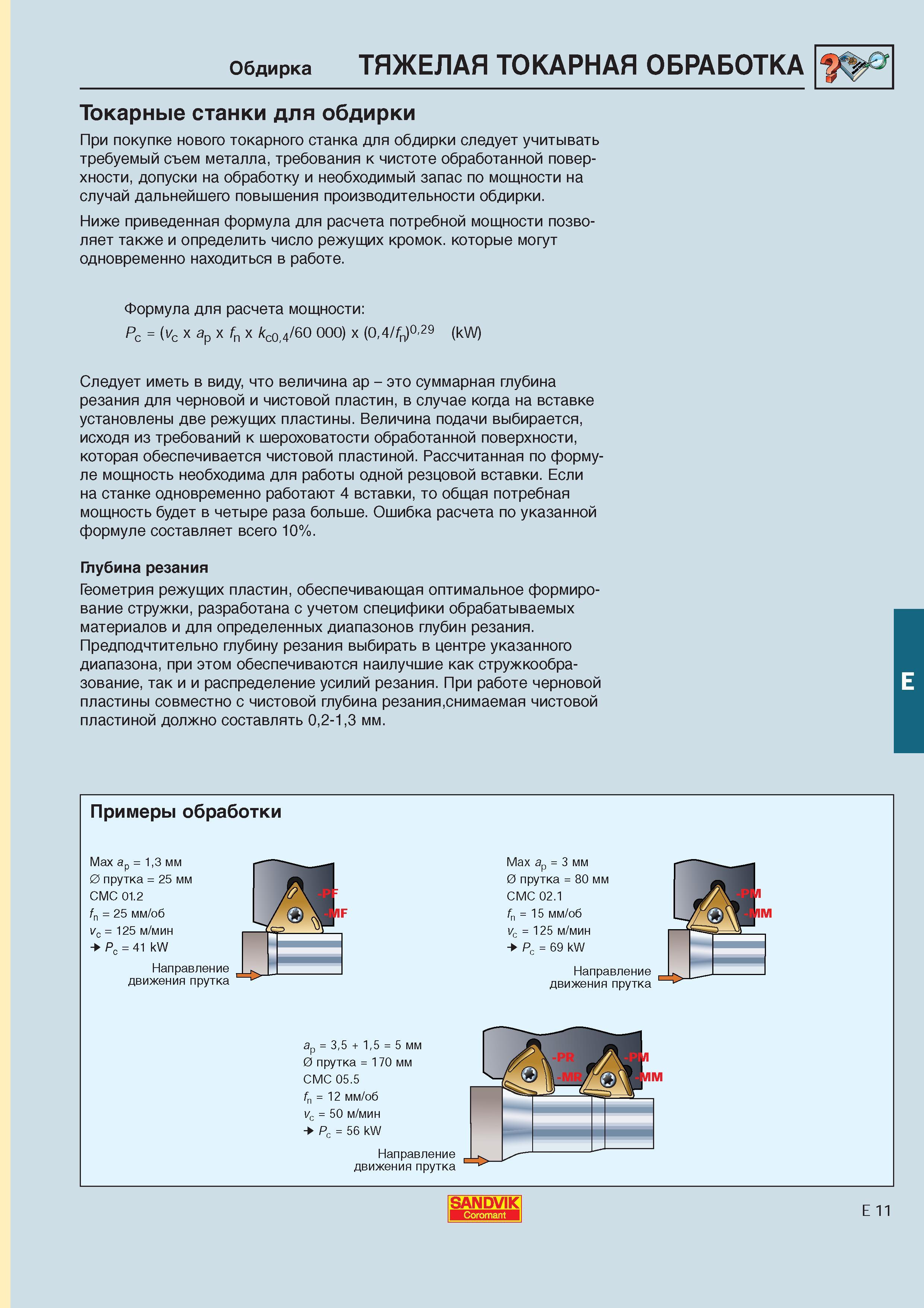

Тяжелая токарная обработка Рекомендации от шведского производителя инструмента Sandvik Coromant При покупке нового токарного станка для обдирки следует учитывать требуемый съем металла требования к чистоте обработанной поверхности допуски на обработку и необходимый запас по мощности на случай дальнейшего повышения производительности обдирки. Ниже приведенная формула для расчета потребной мощности позволяет также и определить число режущих кромок. которые могут одновременно находиться в работе. Формула для расчета мощности Pc (vc x ap x fnx 04 60 000) x (04 n)29 (kW) Следует иметь в виду что величина ар - это суммарная глубина резания для черновой и чистовой пластин в случае когда на вставке установлены две режущих пластины. Величина подачи выбирается исходя из требований к шероховатости обработанной поверхности которая обеспечивается чистовой пластиной. Рассчитанная по формуле мощность необходима для работы одной резцовой вставки. Если на станке одновременно работают 4 вставки то общая потребная мощность будет в четыре раза больше. Ошибка расчета по указанной формуле составляет всего 10%. Глубина резания Геометрия режущих пластин обеспечивающая оптимальное формирование стружки разработана с учетом специфики обрабатываемых материалов и для определенных диапазонов глубин резания. Предподчтительно глубину резания выбирать в центре указанного диапазона при этом обеспечиваются наилучшие как стружкообра-зование так и и распределение усилий резания. При работе черновой пластины совместно с чистовой глубина резанияснимаемая чистовой пластиной должно составлять 02-13 мм. Примеры обработки Max ap 13 мм 0 прутка 25 мм CMC 01.2 fn 25 мм/об vc 125 м мин Направление движения прутка Max ap 3 мм 0 прутка 80 мм CMC 02.1 fn 15 мм/об Направление движения прутка vc 125 м мин Pc 41 kW Pc 69 kW SANDVIK Coromant E 11 Обдирка ТЯЖЕЛАЯ ТОКАРНАЯ ОБРАБОТКА
