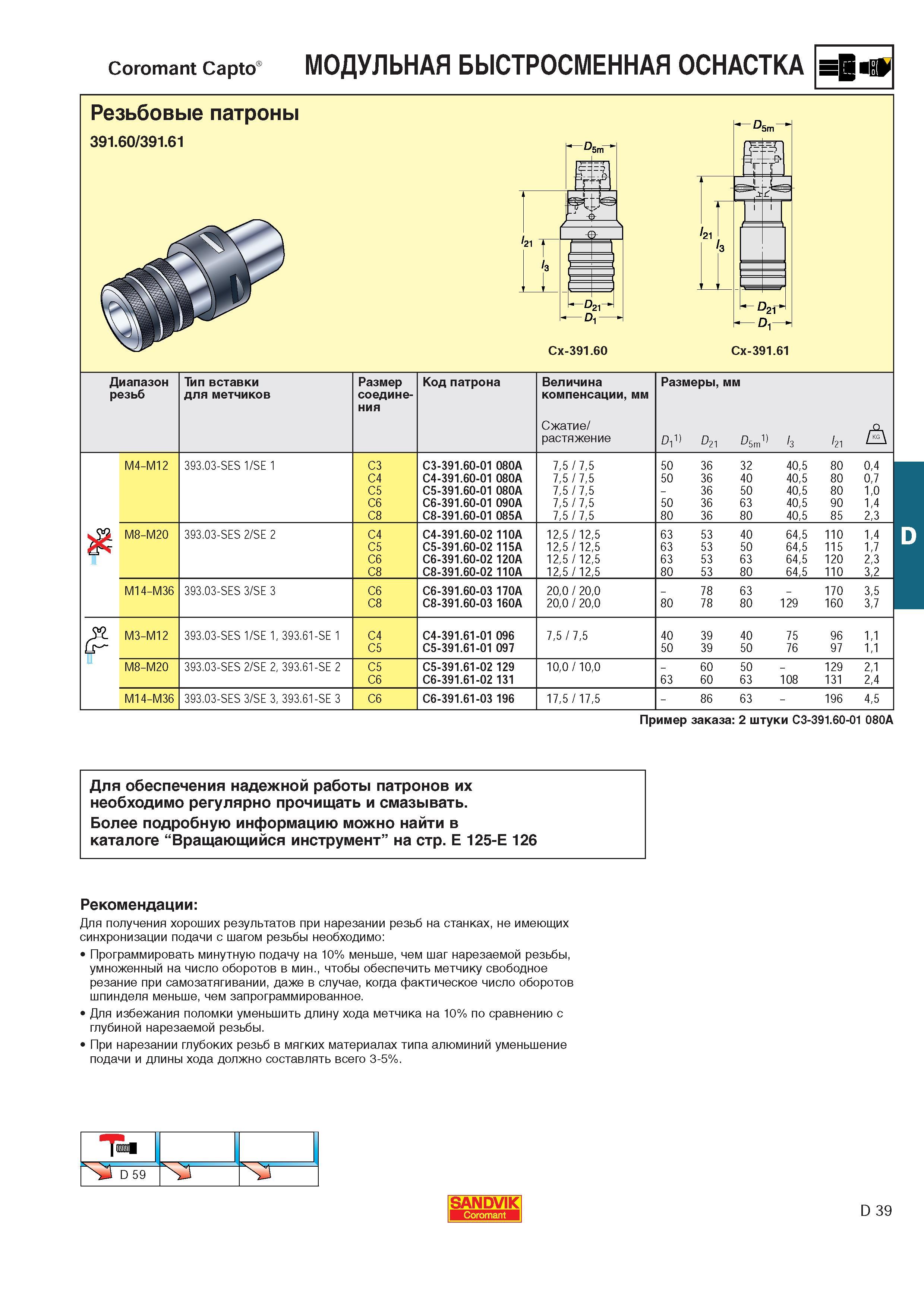

Технологические рекомендации по нарезки резьбы метчиками от шведского производителя металлорежущего инструмента компании Sandvik Coromant Для получения хороших результатов при нарезании резьб на станках не имеющих синхронизации подачи с шагом резьбы необходимо Программировать минутную подачу на 10% меньше чем шаг нарезаемой резьбы умноженный на число оборотов в мин. чтобы обеспечить метчику свободное резание при самозатягивании даже в случае когда фактическое число оборотов шпинделя меньше чем запрограммированное. Для избежания поломки уменьшить длину хода метчика на 10% по сравнению с глубиной нарезаемой резьбы. При нарезании глубоких резьб в мягких материалах типа алюминий уменьшение подачи и длины хода должно составлять всего 3-5%. SANDVIK D 39 Coromant Capto Модульная быстросменная технологическая оснастка Резьбовые патроны 391.60 391.61 Cx-391.60 Cx-391.61 Диапазон резьб Тип вставки для метчиков Размер соедине- ния Код патрона Величина компенсации мм Сжатие растяжение Размеры мм D1 1) D21 D6m 1) l3 l21 А M4-M12 393.03-SES 1 SE 1 C3 C3-391.60-01 080A 75 75 50 36 32 405 80 04 C4 C4-391.60-01 080A 75 75 50 36 40 405 80 07 C5 C5-391.60-01 080A 75 75 - 36 50 405 80 10 C6 C6-391.60-01 090A 75 75 50 36 63 405 90 14 C8 C8-391.60-01 085A 75 75 80 36 80 405 85 23 sS2 M8-M20 393.03-SES 2 SE 2 C4 C4-391.60-02 110A 125 125 63 53 40 645 110 14 C5 C5-391.60-02 115A 125 125 63 53 50 645 115 17 C6 C6-391.60-02 120A 125 125 63 53 63 645 120 23 C8 C8-391.60-02 110A 125 125 80 53 80 645 110 32 M14-M36 393.03-SES 3 SE 3 C6 C6-391.60-03 170A 200 200 - 78 63 - 170 35 C8 C8-391.60-03 160A 200 200 80 78 80 129 160 37 M3-M12 393.03-SES 1 SE 1 393.61-SE 1 C4 C4-391.61-01 096 75 75 40 39 40 75 96 11 ир- C5 C5-391.61-01 097 50 39 50 76 97 11 M8-M20 393.03-SES 2 SE 2 393.61-SE 2 C5 C5-391.61-02 129 100 100 - 60 50 - 129 21 C6 C6-391.61-02 131 63 60 63 108 131 24 M14-M36 393.03-SES 3 SE 3 393.61-SE 3 C6 C6-391.61-03 196 175 175 - 86 63 - 196 45 Пример заказа 2 штуки C3-391.60-01 080A Для обеспечения надежной работы патронов их необходимо регулярно прочищать и смазывать. Более подробную информацию можно найти в каталоге Вращающийся инструмент на стр. Е 125-Е 126
