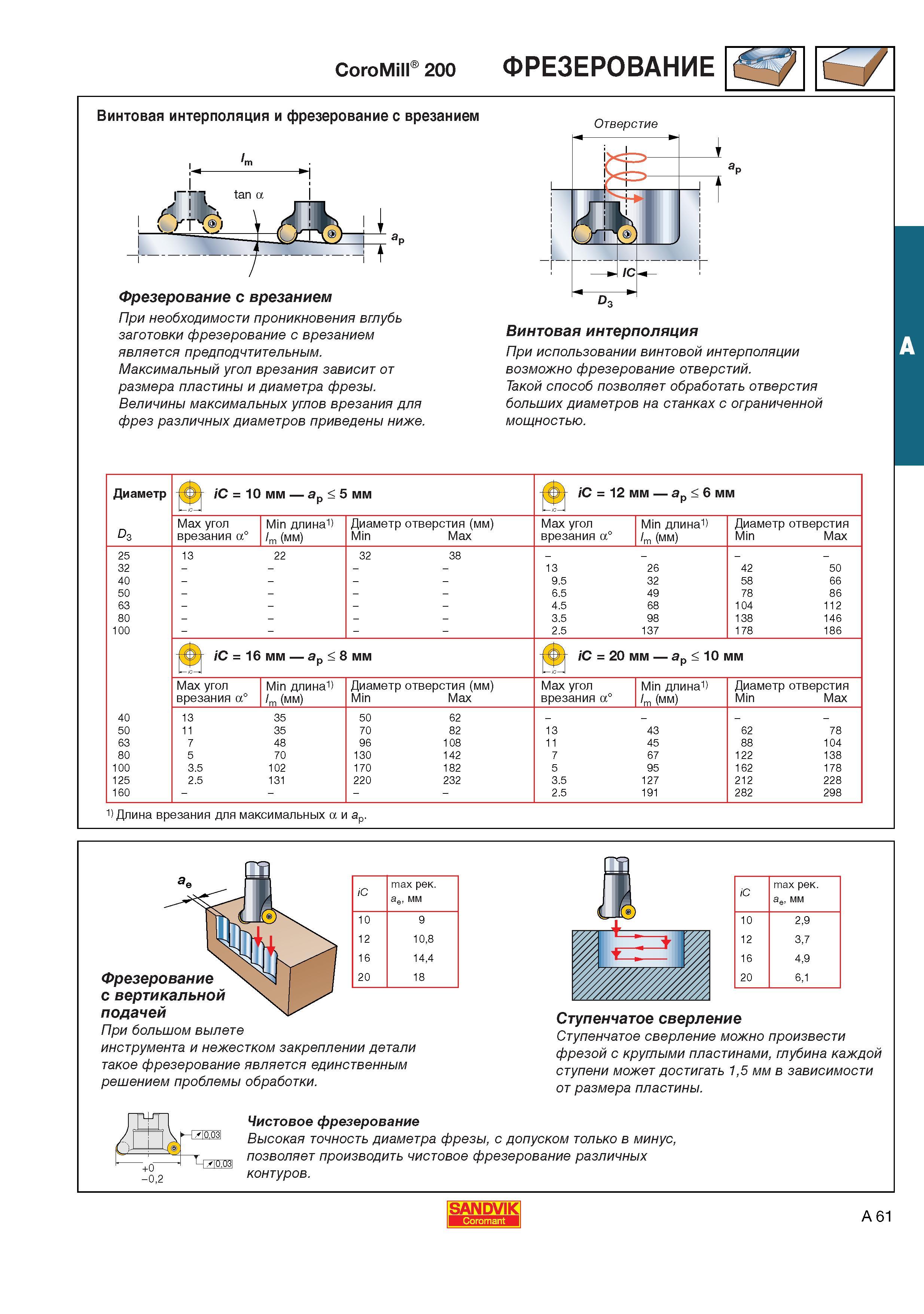

Технологические особенности правильного использования сборных фрез Sandvik CoroMill 200 со сменными твердосплавными круглыми пластинами Винтовая интерполяция и фрезерование с врезанием При необходимости проникновения вглубь заготовки фрезерование с врезанием является предподчтительным. Максимальный угол врезания зависит от размера пластины и диаметра фрезы. Величины максимальных углов врезания для фрез различных диаметров приведены ниже. Отверстие - IC D3 Винтовая интерполяция При использовании винтовой интерполяции возможно фрезерование отверстий. Такой способ позволяет обработать отверстия больших диаметров на станках с ограниченной мощностью. Диаметр iC 10 мм ap 5 мм Max угол врезания а Min длина 1) lm (ММ) Диаметр отверстия (мм) Min Max iC 12 мм ap 6 мм Max угол врезания а Min длина 1) lm (ММ) Диаметр отверстия Min Max 25 13 22 32 38 - 32 - 13 26 42 50 40 - 9.5 32 58 66 50 - 6.5 49 78 86 63 - 4.5 68 104 112 80 - 3.5 98 138 146 100 - 2.5 137 178 186 iC 16 мм ap 8 мм iC 20 мм ap 10 мм Max угол Min длина 1) Диаметр отверстия (мм) Max угол Min длина 1) Диаметр отверстия врезания a lm (мм) Min Max врезания а lm (мм) Min Max 40 13 35 50 62 - 50 11 35 70 82 13 43 62 78 63 7 48 96 108 11 45 88 104 80 5 70 130 142 7 67 122 138 100 3.5 102 170 182 5 95 162 178 125 2.5 131 220 232 3.5 127 212 228 160 - 2.5 191 282 298 1) Длина врезания для максимальных а и ар С max рек. ae мм 10 9 12 108 16 144 20 18 Фрезерование с вертикальной подачей При большом вылете инструмента и нежестком закреплении детали такое фрезерование является единственным решением проблемы обработки. iC 10 12 16 20 max рек. ae мм 2.9 37 4.9 61 Ступенчатое сверление Ступенчатое сверление можно произвести фрезой с круглыми пластинами глубина каждой ступени может достигать 15 мм в зависимости от размера пластины. +0 -02 Чистовое фрезерование Высокая точность диаметра фрезы с допуском только в минус позволяет производить чистовое фрезерование различных контуров. SANDVIK A 61 a p D 3 Фрезерование на металлообрабатывающих фрезерных станках Фрезерование с врезанием
