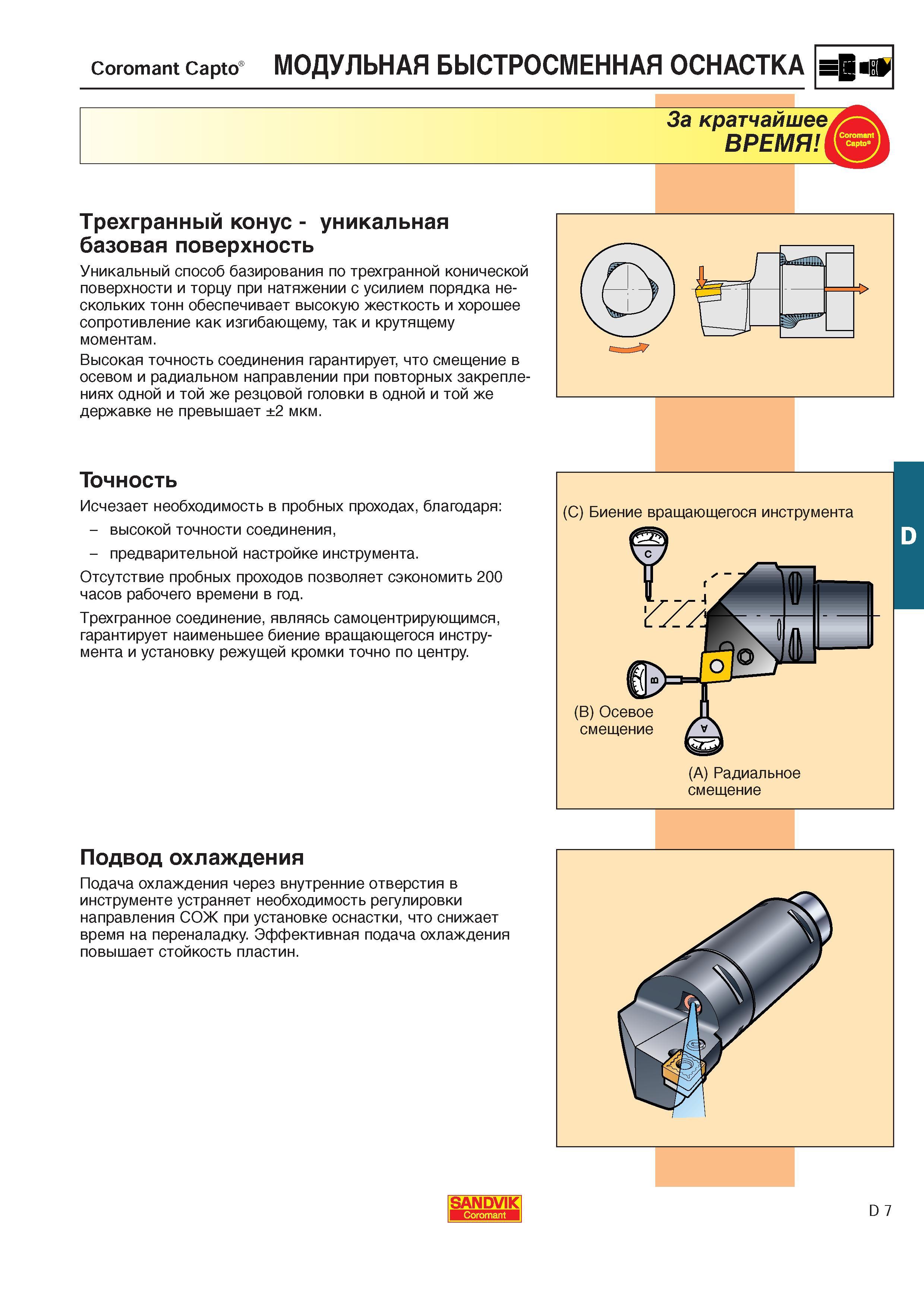

Технические особенности быстросменной инструментальной оснастки Sandvik Coromant Capto Уникальный способ базирования по трехгранной конической поверхности и торцу при натяжении с усилием порядка нескольких тонн обеспечивает высокую жесткость и хорошее сопротивление как изгибающему так и крутящему моментам. Высокая точность соединения гарантирует что смещение в осевом и радиальном направлении при повторных закреплениях одной и той же резцовой головки в одной и той же державке не превышает 2 мкм. Точность Исчезает необходимость в пробных проходах благодаря - высокой точности соединения - предварительной настройке инструмента. Отсутствие пробных проходов позволяет сэкономить 200 часов рабочего времени в год. Трехгранное соединение являясь самоцентрирующимся гарантирует наименьшее биение вращающегося инструмента и установку режущей кромки точно по центру. (C) Биение вращающегося инструмента (B) Осевое смещение (A) Радиальное смещение Подвод охлаждения Подача охлаждения через внутренние отверстия в инструменте устраняет необходимость регулировки направления СОЖ при установке оснастки что снижает время на переналадку. Эффективная подача охлаждения повышает стойкость пластин. SANDVIK Coromant D 7 Coromant Capto Модульная быстросменная технологическая оснастка За кратчайшее ВРЕМЯ Трехгранный конус - уникальная базовая поверхность
