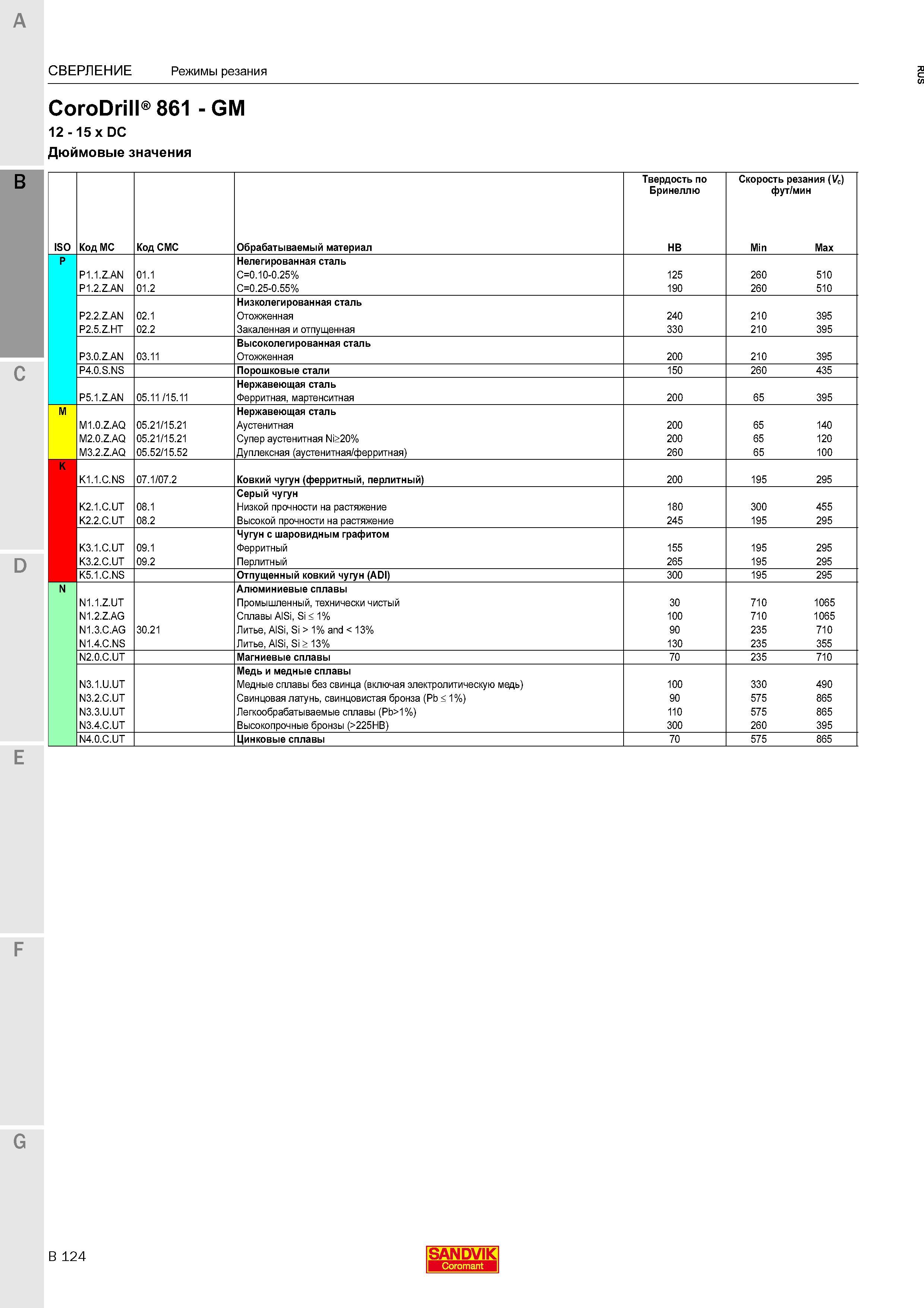

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 861 GM 12 15xDC Дюймовые значения B Твердость по Бринеллю Скорость резания (V) фут/мин ISO Код MC

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 861 GM 12 15xDC Дюймовые значения B Твердость по Бринеллю Скорость резания (V) фут/мин ISO Код MC Код CMC Обрабатываемый материал HB Min Max P P1.1.Z.AN P1.2.Z.AN 01.1 01.2 Нелегированная сталь C=0.10-0.25% C=0.25-0.55% 125 190 260 510 260 510 P2.2.Z.AN P2.5.Z.HT 02.1 02.2 Низколегированная сталь Отожженная Закаленная и отпущенная 240 330 210 395 210 395 P3.0.Z.AN 03.11 Высоколегированная сталь Отожженная 200 210 395 P4.0.S.NS Порошковые стали 150 260 435 P5.1.Z.AN 05.11 /15.11 Нержавеющая сталь Ферритная, мартенситная 200 65 395 M M1.0.Z.AQ M2.0.Z.AQ M3.2.Z.AQ 05.21/15.21 05.21/15.21 05.52/15.52 Нержавеющая сталь Аустенитная Супер аустенитная Ni>20% Дуплексная ( аустенитная / ферритная ) 200 200 260 65 140 65 120 65 100 K K1.1.C.NS 07.1/07.2 Ковкий чугун (ферритный, перлитный) 200 195 295 K2.1.C.UT K2.2.C.UT 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 180 245 300 455 195 295 K3.1.C.UT K3.2.C.UT 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 155 265 195 295 195 295 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 195 295 N N1.1.Z.UT N1.2.Z.AG N1.3.C.AG N1.4.C.NS 30.21 Алюминиевые сплавы Промышленный, технически чистый Сплавы AlSi, Si < 1% Литье, AlSi, Si > 1% and < 13% Литье, AlSi, Si > 13% 30 100 90 130 710 1065 710 1065 235 710 235 355 N2.0.C.UT Магниевые сплавы 70 235 710 N3.1.U.UT N3.2.C.UT N3.3.U.UT N3.4.C.UT Медь и медные сплавы Медные сплавы без свинца (включая электролитическую медь) Свинцовая латунь, свинцовистая бронза (Pb < 1%) Легкообрабатываемые сплавы (Pb>1%) Высокопрочные бронзы (>225HB) 100 90 110 300 330 490 575 865 575 865 260 395 N4.0.C.UT Цинковые сплавы 70 575 865 G B 124 SANDVIK SUR
