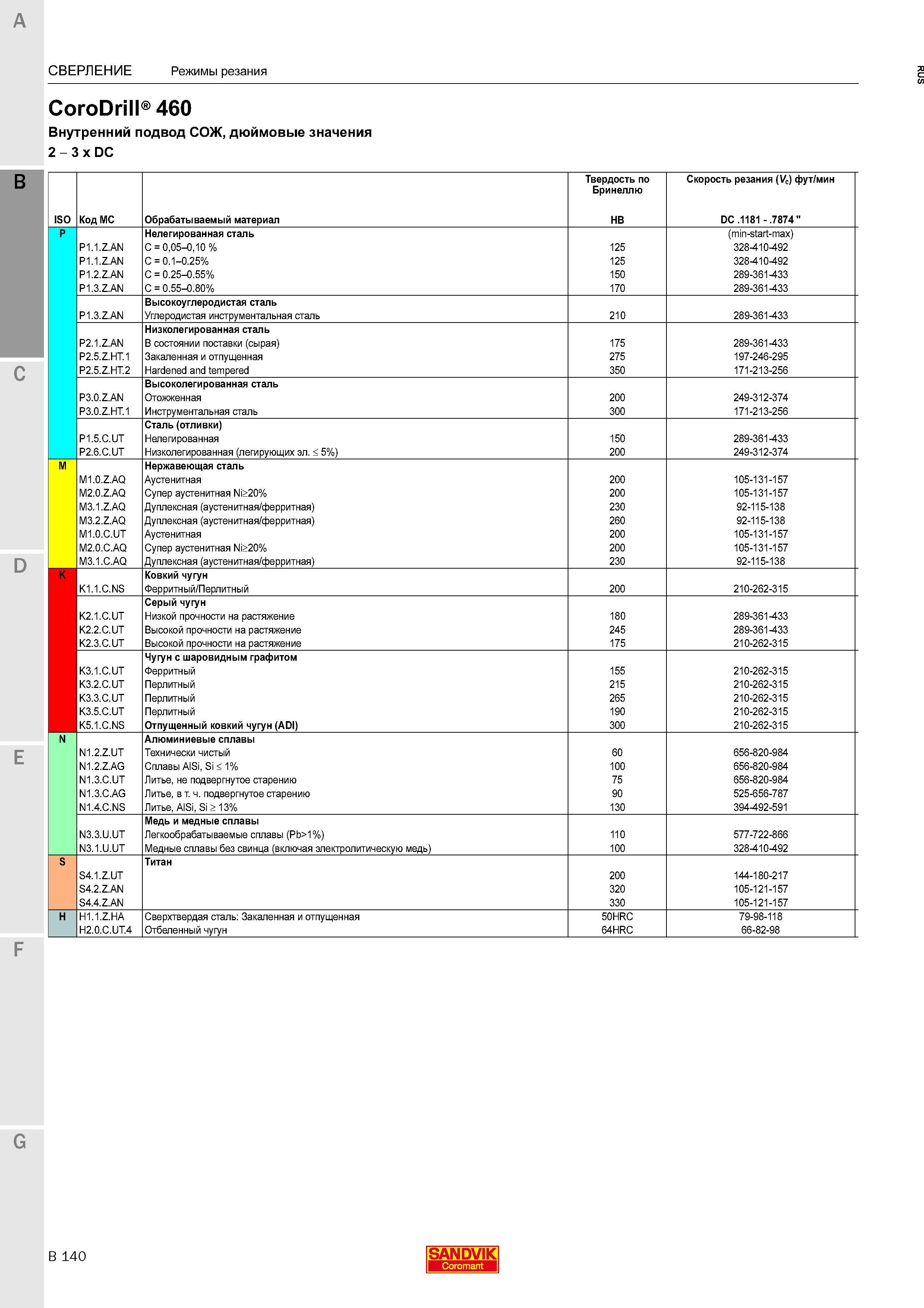

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Внутренний подвод СОЖ, дюймовые значения 2 3 x DC B ISO Код MC Обрабатываемый материал Твердо

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Внутренний подвод СОЖ, дюймовые значения 2 3 x DC B ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Скорость резания (V) фут/мин DC .1181 .7874 P Нелегированная сталь (min-start-max) P1.1.Z.AN C = 0,05-0,10 % 125 328-410-492 P1.1.Z.AN C = 0.1-0.25% 125 328-410-492 P1.2.Z.AN C = 0.25-0.55% 150 289-361-433 P1.3.Z.AN C = 0.55-0.80% 170 289-361-433 Высокоуглеродистая сталь P1.3.Z.AN Углеродистая инструментальная сталь 210 289-361-433 Низколегированная сталь P2.1.Z.AN В состоянии поставки (сырая) 175 289-361-433 P2.5.Z.HT.1 Закаленная и отпущенная 275 197-246-295 P2.5.Z.HT.2 Hardened and tempered 350 171-213-256 Высоколегированная сталь P3.0.Z.AN Отожженная 200 249-312-374 P3.0.Z.HT.1 Инструментальная сталь 300 171-213-256 Сталь (отливки) P1.5.C.UT Нелегированная 150 289-361-433 P2.6.C.UT Низколегированная (легирующих эл. < 5%) 200 249-312-374 M Нержавеющая сталь M1.0.Z.AQ Аустенитная 200 105-131-157 M2.0.Z.AQ Супер аустенитная Ni>20% 200 105-131-157 M3.1.Z.AQ Дуплексная ( аустенитная / ферритная ) 230 92-115-138 M3.2.Z.AQ Дуплексная ( аустенитная / ферритная ) 260 92-115-138 M1.0.C.UT Аустенитная 200 105-131-157 M2.0.C.AQ Супер аустенитная Ni>20% 200 105-131-157 M3.1.C.AQ Дуплексная ( аустенитная / ферритная ) 230 92-115-138 K Ковкий чугун K1.1.C.NS Ферритный/Перлитный 200 210-262-315 Серый чугун K2.1.C.UT Низкой прочности на растяжение 180 289-361-433 K2.2.C.UT Высокой прочности на растяжение 245 289-361-433 K2.3.C.UT Высокой прочности на растяжение 175 210-262-315 Чугун с шаровидным графитом K3.1.C.UT Ферритный 155 210-262-315 K3.2.C.UT Перлитный 215 210-262-315 K3.3.C.UT Перлитный 265 210-262-315 K3.5.C.UT Перлитный 190 210-262-315 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 210-262-315 N Алюминиевые сплавы N1.2.Z.UT Технически чистый 60 656-820-984 N1.2.Z.AG Сплавы AlSi, Si < 1% 100 656-820-984 N1.3.C.UT Литье, не подвергнутое старению 75 656-820-984 N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 525-656-787 N1.4.C.NS Литье, AlSi, Si > 13% 130 394-492-591 Медь и медные сплавы N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 577-722-866 N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 328-410-492 S Титан S4.1.Z.UT 200 144-180-217 S4.2.Z.AN 320 105-121-157 S4.4.Z.AN 330 105-121-157 H H1.1.Z.HA Сверхтвердая сталь Закаленная и отпущенная 50HRC 79-98-118 H2.0.C.UT.4 Отбеленный чугун 64HRC 66-82-98 G B 140 SANDVIK Coromant
