СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Наружный подвод СОЖ, метрические значения 2 3 x DC B ISO Код MC Обрабатываемый материал Тверд

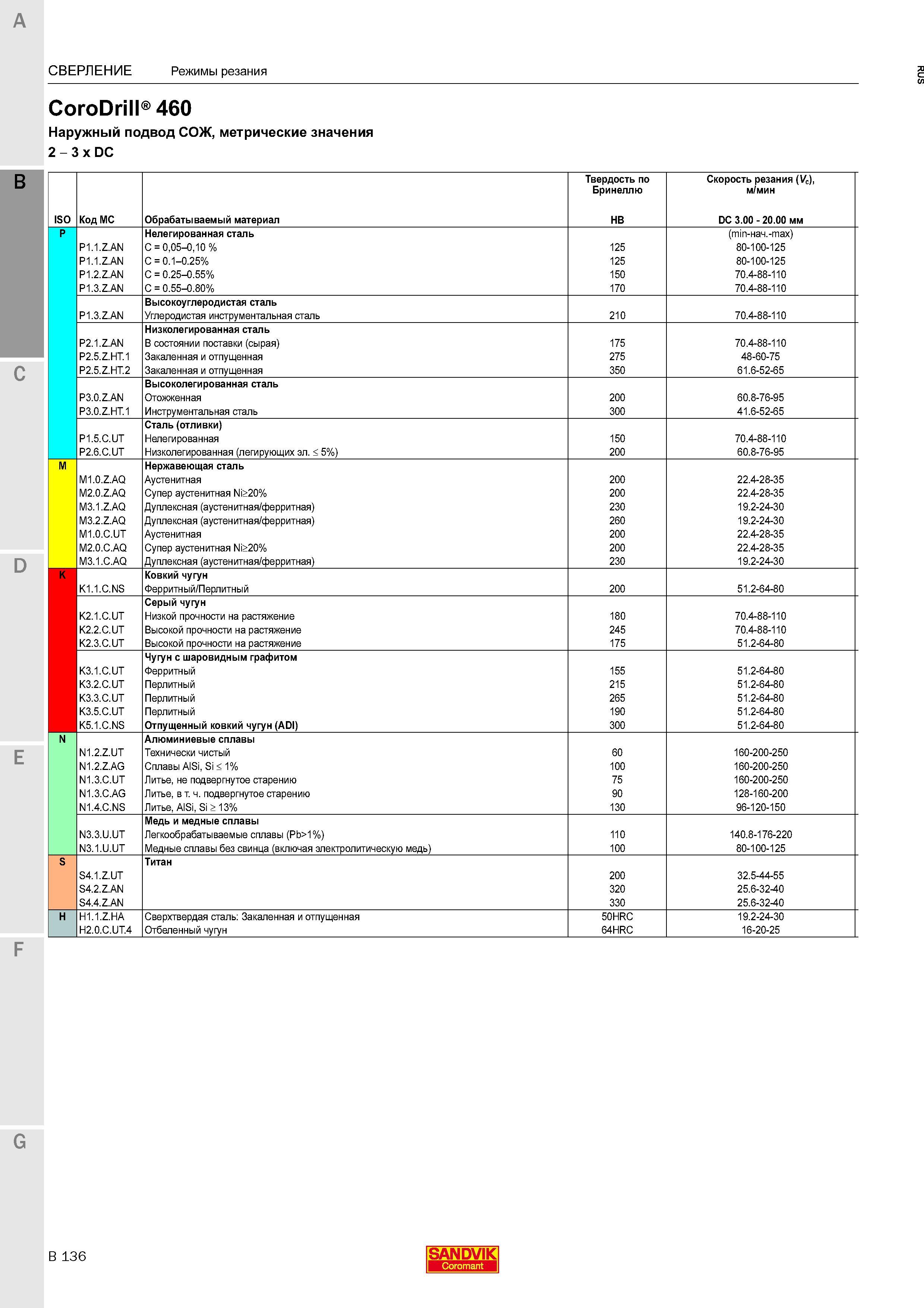

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Наружный подвод СОЖ, метрические значения 2 3 x DC B ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Скорость резания (V), м/мин DC 3.00 20.00 мм P Нелегированная сталь (rnin-нач.-тах) P1.1.Z.AN C = 0,05-0,10 % 125 80-100-125 P1.1.Z.AN C = 0.1-0.25% 125 80-100-125 P1.2.Z.AN C = 0.25-0.55% 150 70.4-88-110 P1.3.Z.AN C = 0.55-0.80% 170 70.4-88-110 Высокоуглеродистая сталь P1.3.Z.AN Углеродистая инструментальная сталь 210 70.4-88-110 Низколегированная сталь P2.1.Z.AN В состоянии поставки (сырая) 175 70.4-88-110 P2.5.Z.HT.1 Закаленная и отпущенная 275 48-60-75 P2.5.Z.HT.2 Закаленная и отпущенная 350 61.6-52-65 Высоколегированная сталь P3.0.Z.AN Отожженная 200 60.8-76-95 P3.0.Z.HT.1 Инструментальная сталь 300 41.6-52-65 Сталь (отливки) P1.5.C.UT Нелегированная 150 70.4-88-110 P2.6.C.UT Низколегированная (легирующих эл. < 5%) 200 60.8-76-95 M Нержавеющая сталь M1.0.Z.AQ Аустенитная 200 22.4-28-35 M2.0.Z.AQ Супер аустенитная Ni>20% 200 22.4-28-35 M3.1.Z.AQ Дуплексная ( аустенитная / ферритная ) 230 19.2-24-30 M3.2.Z.AQ Дуплексная ( аустенитная / ферритная ) 260 19.2-24-30 M1.0.C.UT Аустенитная 200 22.4-28-35 M2.0.C.AQ Супер аустенитная Ni>20% 200 22.4-28-35 M3.1.C.AQ Дуплексная ( аустенитная / ферритная ) 230 19.2-24-30 K Ковкий чугун K1.1.C.NS Ферритный/Перлитный 200 51.2-64-80 Серый чугун K2.1.C.UT Низкой прочности на растяжение 180 70.4-88-110 K2.2.C.UT Высокой прочности на растяжение 245 70.4-88-110 K2.3.C.UT Высокой прочности на растяжение 175 51.2-64-80 Чугун с шаровидным графитом K3.1.C.UT Ферритный 155 51.2-64-80 K3.2.C.UT Перлитный 215 51.2-64-80 K3.3.C.UT Перлитный 265 51.2-64-80 K3.5.C.UT Перлитный 190 51.2-64-80 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 51.2-64-80 N Алюминиевые сплавы N1.2.Z.UT Технически чистый 60 160-200-250 N1.2.Z.AG Сплавы AlSi, Si < 1% 100 160-200-250 N1.3.C.UT Литье, не подвергнутое старению 75 160-200-250 N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 128-160-200 N1.4.C.NS Литье, AlSi, Si > 13% 130 96-120-150 Медь и медные сплавы N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 140.8-176-220 N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 80-100-125 S Титан S4.1.Z.UT 200 32.5-44-55 S4.2.Z.AN 320 25.6-32-40 S4.4.Z.AN 330 25.6-32-40 H H1.1.Z.HA Сверхтвердая сталь Закаленная и отпущенная 50HRC 19.2-24-30 H2.0.C.UT.4 Отбеленный чугун 64HRC 16-20-25 G B 136 SANDVIK Coromant
