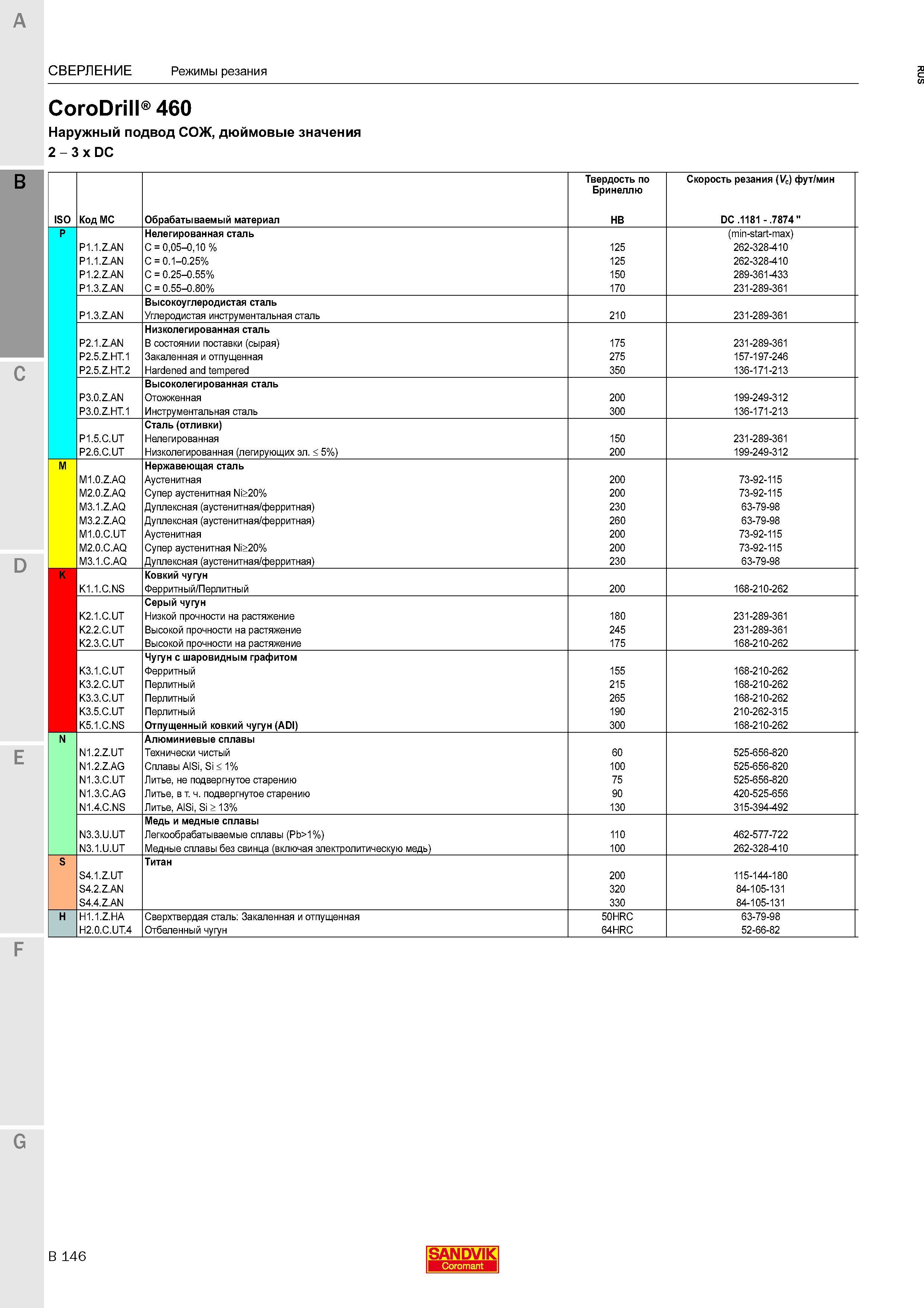

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Наружный подвод СОЖ, дюймовые значения 2 3 x DC B ISO Код MC Обрабатываемый материал Твердост

СВЕРЛЕНИЕ Режимы резания Sandvik CoroDrill 460 Наружный подвод СОЖ, дюймовые значения 2 3 x DC B ISO Код MC Обрабатываемый материал Твердость по Бринеллю HB Скорость резания (V) фут/мин DC .1181 .7874 P Нелегированная сталь (min-start-max) P1.1.Z.AN C = 0,05-0,10 % 125 262-328-410 P1.1.Z.AN C = 0.1-0.25% 125 262-328-410 P1.2.Z.AN C = 0.25-0.55% 150 289-361-433 P1.3.Z.AN C = 0.55-0.80% 170 231-289-361 Высокоуглеродистая сталь P1.3.Z.AN Углеродистая инструментальная сталь 210 231-289-361 Низколегированная сталь P2.1.Z.AN В состоянии поставки (сырая) 175 231-289-361 P2.5.Z.HT.1 Закаленная и отпущенная 275 157-197-246 P2.5.Z.HT.2 Hardened and tempered 350 136-171-213 Высоколегированная сталь P3.0.Z.AN Отожженная 200 199-249-312 P3.0.Z.HT.1 Инструментальная сталь 300 136-171-213 Сталь (отливки) P1.5.C.UT Нелегированная 150 231-289-361 P2.6.C.UT Низколегированная (легирующих эл. < 5%) 200 199-249-312 M Нержавеющая сталь M1.0.Z.AQ Аустенитная 200 73-92-115 M2.0.Z.AQ Супер аустенитная Ni>20% 200 73-92-115 M3.1.Z.AQ Дуплексная ( аустенитная / ферритная ) 230 63-79-98 M3.2.Z.AQ Дуплексная ( аустенитная / ферритная ) 260 63-79-98 M1.0.C.UT Аустенитная 200 73-92-115 M2.0.C.AQ Супер аустенитная Ni>20% 200 73-92-115 M3.1.C.AQ Дуплексная ( аустенитная / ферритная ) 230 63-79-98 K Ковкий чугун K1.1.C.NS Ферритный/Перлитный 200 168-210-262 Серый чугун K2.1.C.UT Низкой прочности на растяжение 180 231-289-361 K2.2.C.UT Высокой прочности на растяжение 245 231-289-361 K2.3.C.UT Высокой прочности на растяжение 175 168-210-262 Чугун с шаровидным графитом K3.1.C.UT Ферритный 155 168-210-262 K3.2.C.UT Перлитный 215 168-210-262 K3.3.C.UT Перлитный 265 168-210-262 K3.5.C.UT Перлитный 190 210-262-315 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 168-210-262 N Алюминиевые сплавы N1.2.Z.UT Технически чистый 60 525-656-820 N1.2.Z.AG Сплавы AlSi, Si < 1% 100 525-656-820 N1.3.C.UT Литье, не подвергнутое старению 75 525-656-820 N1.3.C.AG Литье, в т. ч. подвергнутое старению 90 420-525-656 N1.4.C.NS Литье, AlSi, Si > 13% 130 315-394-492 Медь и медные сплавы N3.3.U.UT Легкообрабатываемые сплавы (Pb>1%) 110 462-577-722 N3.1.U.UT Медные сплавы без свинца (включая электролитическую медь) 100 262-328-410 S Титан S4.1.Z.UT 200 115-144-180 S4.2.Z.AN 320 84-105-131 S4.4.Z.AN 330 84-105-131 H H1.1.Z.HA Сверхтвердая сталь Закаленная и отпущенная 50HRC 63-79-98 H2.0.C.UT.4 Отбеленный чугун 64HRC 52-66-82 G B 146 SANDVIK Coromant
