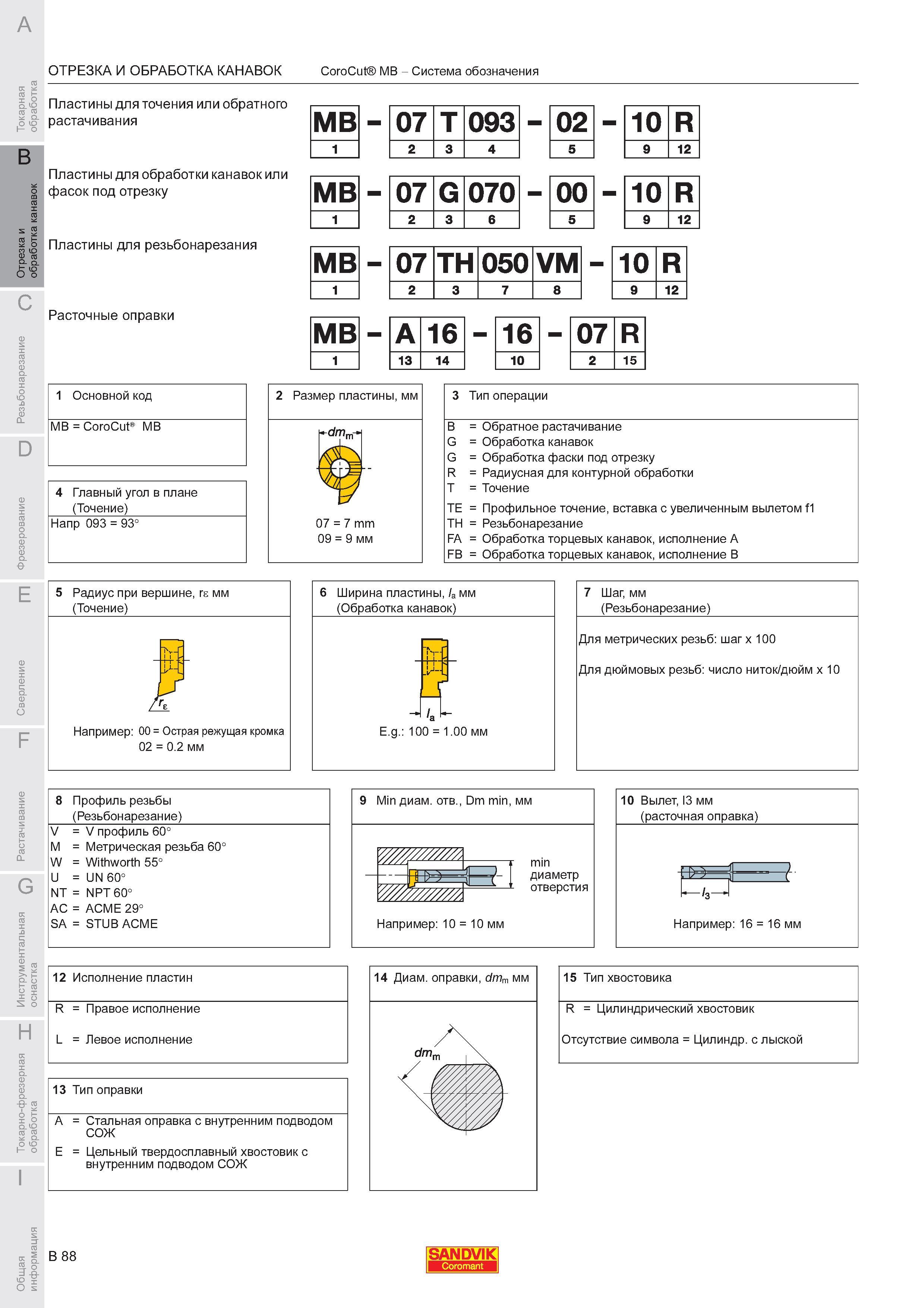

Система обозначения инструмента Sandvik CoroCut MB Пластины для точения или обратного растачивания Основной код MB CoroCut MB 4 Главный угол в плане (Точение) Напр 093 93 3 Тип операции B Обратное растачивание G Обработка канавок G Обработка фаски под отрезку R Радиусная для контурной обработки T Точение TE Профильное точение вставка с увеличенным вылетом f1 TH Резьбонарезание FA Обработка торцевых канавок исполнение А FB Обработка торцевых канавок исполнение B 5 Радиус при вершине ге мм (Точение) Например 00 Острая режущая кромка 02 0.2 мм 6 Ширина пластины la мм (Обработка канавок) E.g. 10 .L-4 0 1.00 мм 7 Шаг мм (Резьбонарезание) Для метрических резьб шаг х 100 Для дюймовых резьб число ниток/дюйм х 10 8 Профиль резьбы (Резьбонарезание) V V профиль 60 M Метрическая резьба 60 W Withworth 55 U UN 60 NT NPT 60 AC ACME 29 SA STUB ACME 9 Min диам. отв. Dm min мм Щ' A шш min диаметр отверстия Например 10 10 мм 10 Вылет l3 мм (расточная оправка) Например 16 16 мм 12 Исполнение пластин R Правое исполнение L Левое исполнение 13 Тип оправки A Стальная оправка с внутренним подводом СОЖ E Цельный твердосплавный хвостовик с внутренним подводом СОЖ 15 Тип хвостовика R Цилиндрический хвостовик Отсутствие символа Цилиндр. с лыской B 88 SANDVIK Coromant Токарная отрезка и точение канавок MB 07 093 2 3 4 02 10 R 9 12 Пластины для обработки канавок или фасок под отрезку Пластины для резьбонарезания Расточные оправки MB MB MB 07 G 070 2 3 в 00 10 R 9 12 07 ТН 050 VM 2 3 7 8 10 R 9 12 А 1 6 13 14 16 10 07 R 2 15 1
