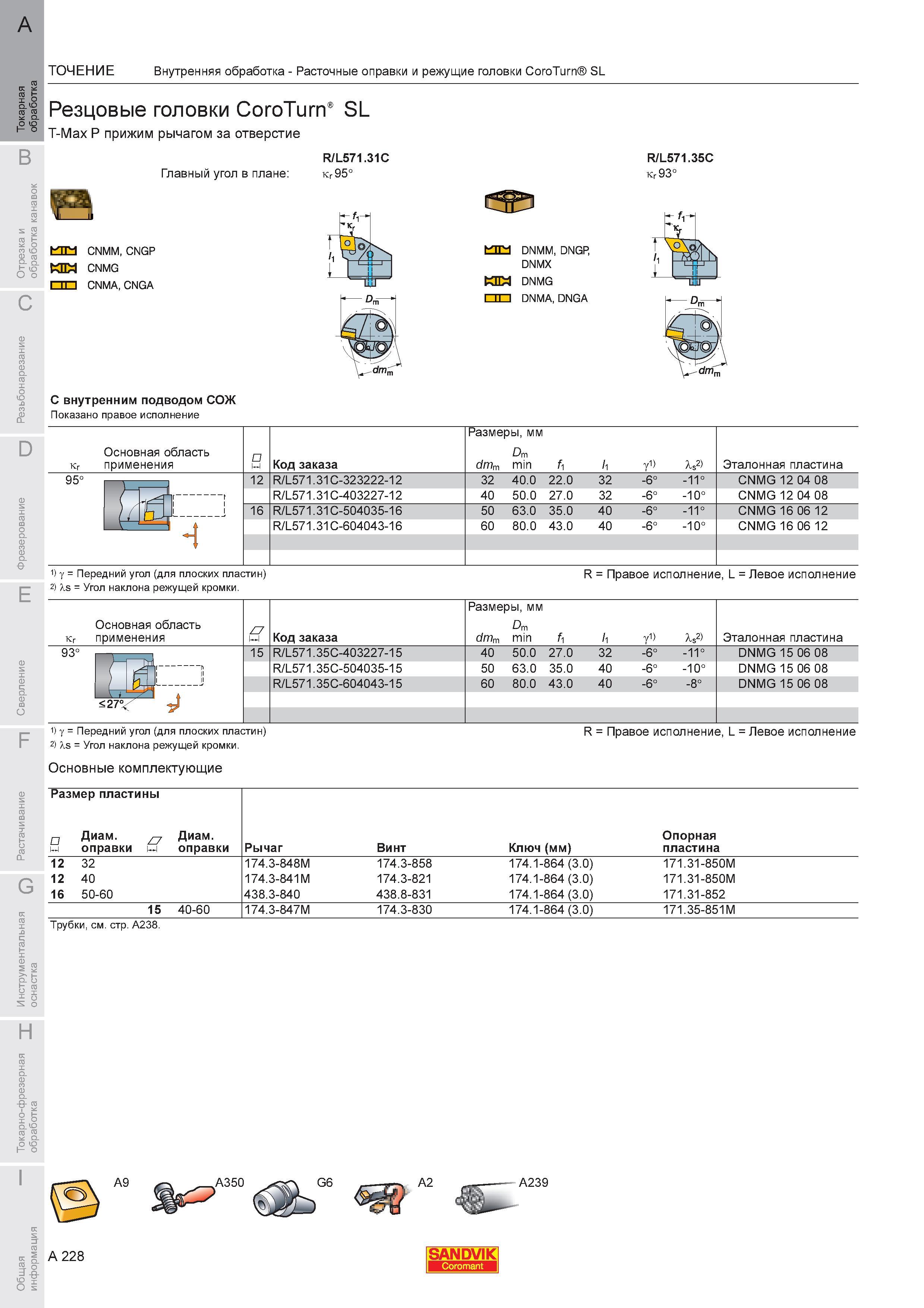

Резцовые головки Sandvik CoroTurn SL T-Max P прижим рычагом за отверстие Главный угол в плане R/L571 31C 95 R/L571 35C Kr 93 CNMM CNGP CNMG

Резцовые головки Sandvik CoroTurn SL T-Max P прижим рычагом за отверстие Главный угол в плане R/L571.31C 95 R/L571.35C Kr 93 CNMM CNGP CNMG CNMA CNGA DNMM DNGP DNMX DNMG DNMA DNGA С внутренним подводом СОЖ Показано правое исполнение Kr Основная область применения о U Код заказа Размеры мм Dm dmm min fi h у1) Xs2) Эталонная пластина 95 J 12 R/L571.31 C-323222-12 32 40.0 22.0 32 -6 -11 CNMG 12 04 08 JL R/L571.31 C-403227-12 40 50.0 27.0 32 -6 -10 CNMG 12 04 08 ( h 16 R/L571.31 C-504035-16 50 63.0 35.0 40 -6 -11 CNMG 16 06 12 R/L571.31 C-604043-16 60 80.0 43.0 40 -6 -10 CNMG 16 06 12 ТОЧЕНИЕ Внутренняя обработка Расточные оправки и режущие головки CoroTurn SL Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. R Правое исполнение L Левое исполнение Основная область применения Z7 UJ Код заказа Размеры мм Dm dmm min f1 l1 y1) Xs2) Эталонная пластина 93 3 15 R/L571.35C-403227-15 40 50.0 27.0 32 -6 -11 DNMG 15 06 08 Йп' R/L571.35C-504035-15 50 63.0 35.0 40 -6 -10 DNMG 15 06 08 nj i R/L571.35C-604043-15 60 80.0 43.0 40 -6 -8 DNMG 15 06 08 ii шШ i 27 1) у Передний угол (для плоских пластин) 2) Xs Угол наклона режущей кромки. Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины и Диам. а Диаметр оправки оправки Рычаг Винт Ключ (мм) Опорная пластина 12 32 174.3-848M 174.3-858 174.1-864 (3.0) 171.31-850M 12 40 174.3-841M 174.3-821 174.1-864 (3.0) 171.31-850M 16 50-60 438.3-840 438.8-831 174.1-864 (3.0) 171.31-852 15 40-60 174.3-847M 174.3-830 174.1-864 (3.0) 171.35-851M Трубки см. стр. A238.
