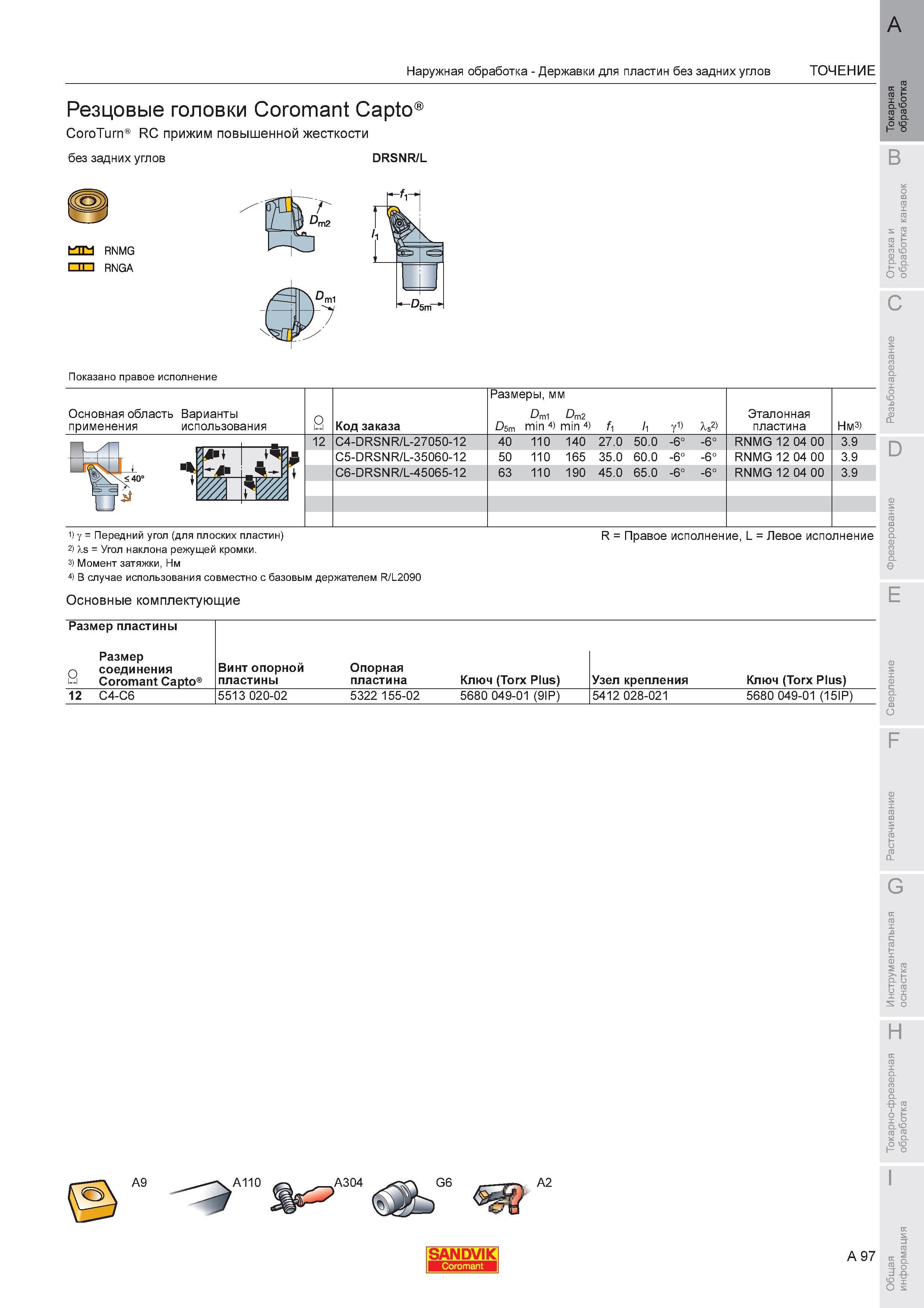

Резцовые головки Sandvik Coromant Capto CoroTurn RC прижим повышенной жесткости без задних углов RNMG RNGA Показано правое исполнение Основ Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка Стр. A97 0101 Lab2u

Обновлено 2020-04-09 14:07:14

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка (Всего 1147 стр.)

101 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.A97
Резцовые головки Sandvik Coromant Capto CoroTurn RC прижим повышенной жесткости без задних углов RNMG RNGA Показано правое исполнение Основ Резцовые головки Sandvik Coromant Capto CoroTurn RC прижим повышенной жесткости без задних углов RNMG RNGA Показано правое исполнение Основная область Варианты применения использования а Код заказа Размеры мм Dm1 Dm2 D5m min 4) min 4) f1 it y1) Xs2) Эталонная пластина Нм 12 C4-DRSNR/L-27050-12 40 110 140 27.0 50.0 -6 -6 RNMG 12 04 00 3.9 C5-DRSNR/L-35060-12 50 110 165 35.0 60.0 -6 -6 RNMG 12 04 00 3.9 C6-DRSNR/L-45065-12 63 110 190 45.0 65.0 -6 -6 RNMG 12 04 00 3.9 m m 1) у Передний угол (для плоских пластин) 2) Угол наклона режущей кромки. 3) Момент затяжки Нм 4) В случае использования совместно с базовым держателем R/L2090 Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Размер q соединения i-j Coromant Capto Винт опорной пластины Опорная пластина Ключ (Torx Plus) Узел крепления Ключ (Torx Plus) 12 C4-C6 5513 020-02 5322 155-02 5680 049-01 (9IP) 5412 028-021 5680 049-01 (15IP) Наружная обработка Державки для пластин без задних углов ТОЧЕНИЕ
