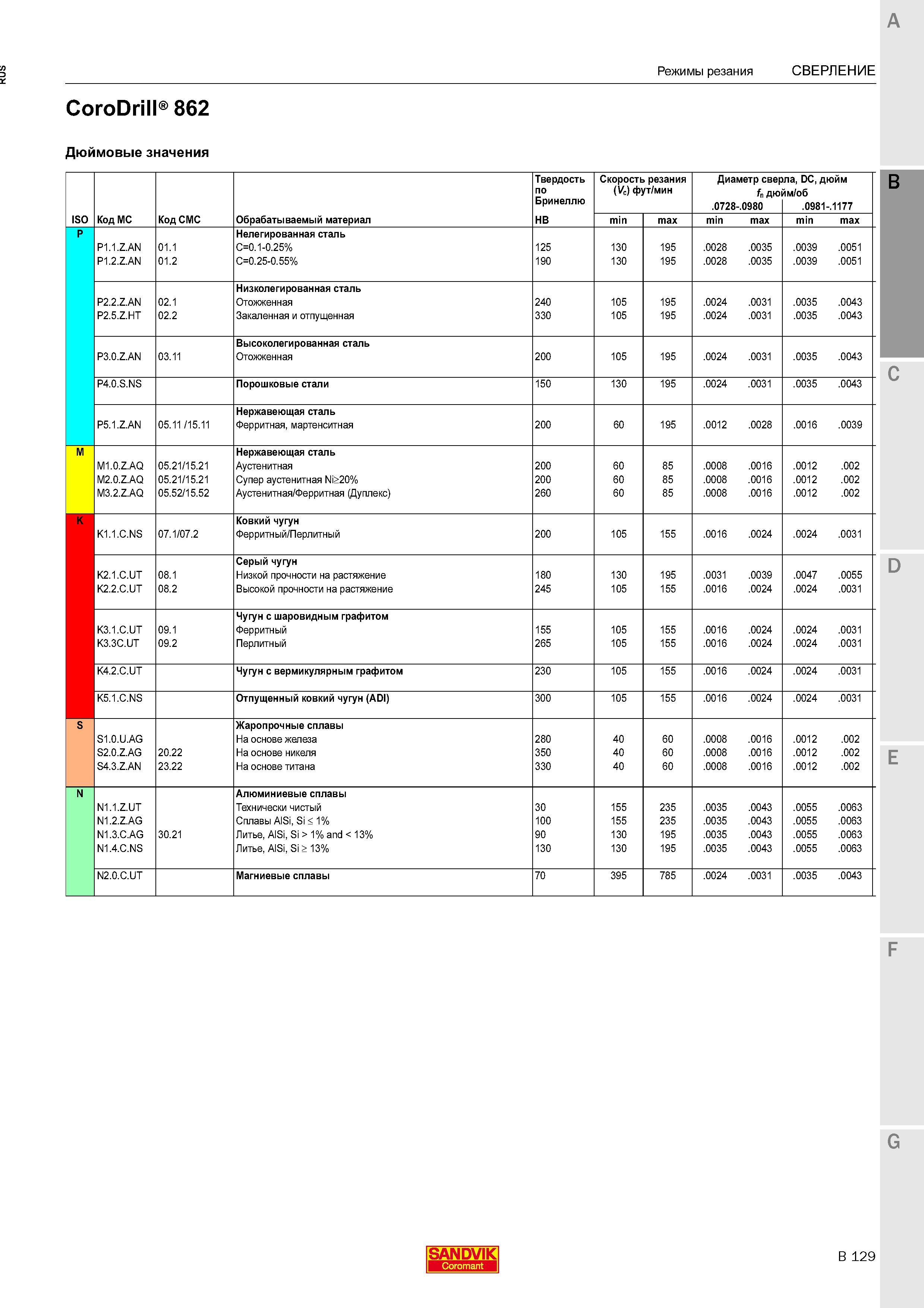

Режимы резания Sandvik СВЕРЛЕНИЕ CoroDrill 862 Дюймовые значения Твердость по Бринеллю Скорость резания (V) фут/мин Диаметр свер f дю 0728-

Режимы резания Sandvik СВЕРЛЕНИЕ CoroDrill 862 Дюймовые значения Твердость по Бринеллю Скорость резания (V) фут/мин Диаметр свер f дю .0728-.0980 ла, DC, дюйм йм/об .0981-.1177 ISO Код MC Код CMC Обрабатываемый материал HB mill max mil max mil max P P1.1.Z.AN P1.2.Z.AN 01.1 01.2 Нелегированная сталь C=0.1-0.25% C=0.25-0.55% 125 190 130 130 195 195 .0028 .0028 .0035 .0035 .0039 .0039 .0051 .0051 P2.2.Z.AN P2.5.Z.HT 02.1 02.2 Низколегированная сталь Отожженная Закаленная и отпущенная 240 330 105 105 195 195 .0024 .0024 .0031 .0031 .0035 .0035 .0043 .0043 P3.0.Z.AN 03.11 Высоколегированная сталь Отожженная 200 105 195 .0024 .0031 .0035 .0043 P4.0.S.NS Порошковые стали 150 130 195 .0024 .0031 .0035 .0043 P5.1.Z.AN 05.11 /15.11 Нержавеющая сталь Ферритная, мартенситная 200 60 195 .0012 .0028 .0016 .0039 M M1.0.Z.AQ M2.0.Z.AQ M3.2.Z.AQ 05.21/15.21 05.21/15.21 05.52/15.52 Нержавеющая сталь Аустенитная Супер аустенитная Ni>20% Аустенитная/Ферритная (Дуплекс) 200 200 260 60 60 60 85 85 85 .0008 .0008 .0008 .0016 .0016 .0016 .0012 .0012 .0012 .002 .002 .002 K K1.1.C.NS 07.1/07.2 Ковкий чугун Ферритный/Перлитный 200 105 155 .0016 .0024 .0024 .0031 K2.1.C.UT K2.2.C.UT 08.1 08.2 Серый чугун Низкой прочности на растяжение Высокой прочности на растяжение 180 245 130 105 195 155 .0031 .0016 .0039 .0024 .0047 .0024 .0055 .0031 K3.1.C.UT K3.3C.UT 09.1 09.2 Чугун с шаровидным графитом Ферритный Перлитный 155 265 105 105 155 155 .0016 .0016 .0024 .0024 .0024 .0024 .0031 .0031 K4.2.C.UT Чугун с вермикулярным графитом 230 105 155 .0016 .0024 .0024 .0031 K5.1.C.NS Отпущенный ковкий чугун (ADI) 300 105 155 .0016 .0024 .0024 .0031 S 51.0.U.AG 52.0.Z.AG S4.3.Z.AN 20.22 23.22 Жаропрочные сплавы На основе железа На основе никеля На основе титана 280 350 330 40 40 40 60 60 60 .0008 .0008 .0008 .0016 .0016 .0016 .0012 .0012 .0012 .002 .002 .002 N N1.1.Z.UT N1.2.Z.AG N1.3.C.AG N1.4.C.NS 30.21 Алюминиевые сплавы Технически чистый Сплавы AlSi, Si < 1% Литье, AlSi, Si > 1% and < 13% Литье, AlSi, Si > 13% 30 100 90 130 155 155 130 130 235 235 195 195 .0035 .0035 .0035 .0035 .0043 .0043 .0043 .0043 .0055 .0055 .0055 .0055 .0063 .0063 .0063 .0063 N2.0.C.UT Магниевые сплавы 70 395 785 .0024 .0031 .0035 .0043 G SANDVIK Coromant B 129
