SANDVIK COROMANT | Каталог SANDVIK COROMANT 2017 Инструмент вращающийся и оснастка (Всего 515 стр.) |
|||||
|

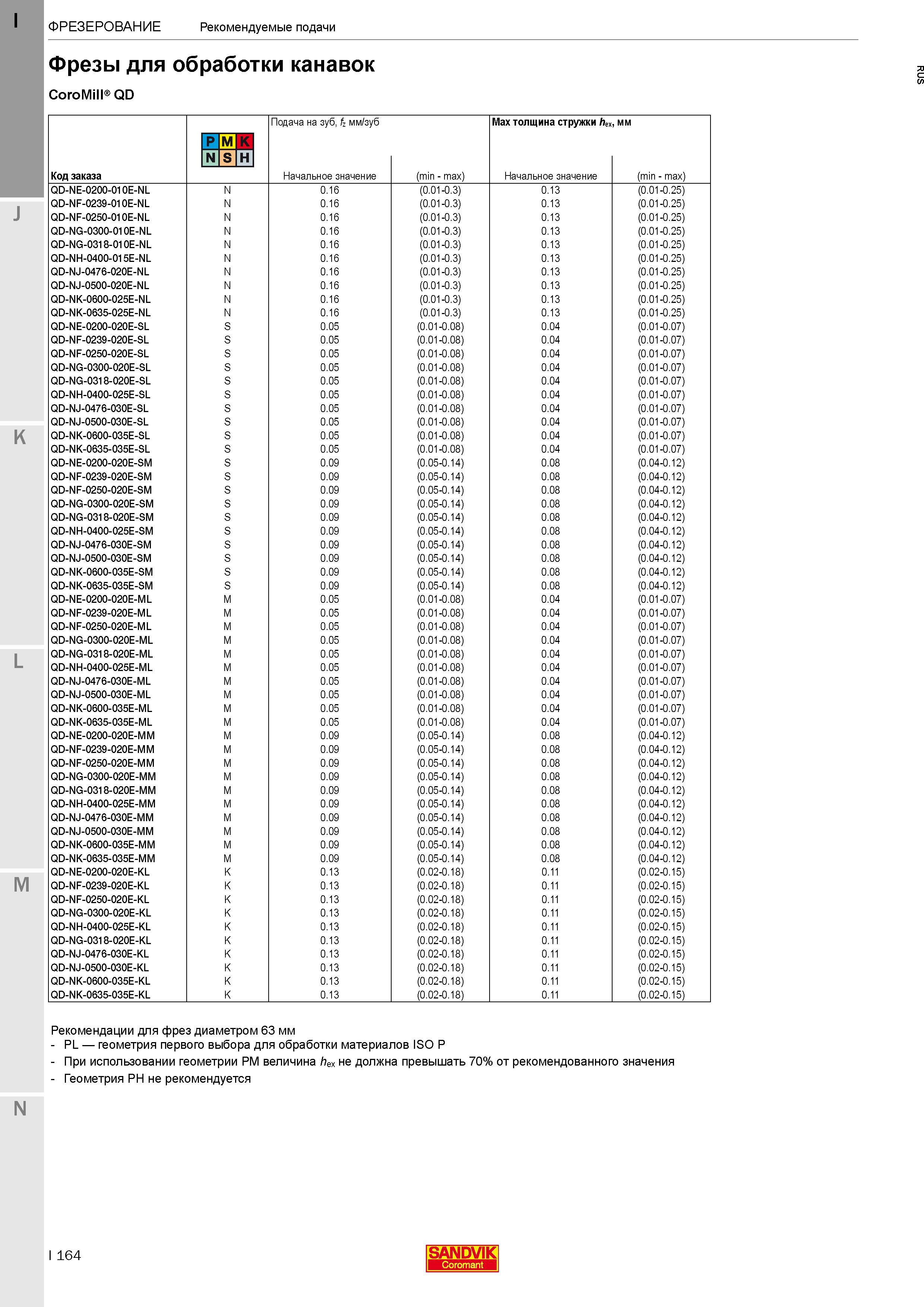

168 Каталог SANDVIK COROMANT 2017 Фрезы Сверла Расточные инструменты с СРП Оснастка Стр.I164 |
|||||
Режимы резания Sandvik при фрезеровании Рекомендуемые подачи Фрезы для обработки канавок CoroMill QD р М К N S н Подача на зуб, fz мм/зуб Код закРежимы резания Sandvik при фрезеровании Рекомендуемые подачи Фрезы для обработки канавок CoroMill QD р М К N S н Подача на зуб, fz мм/зуб Код заказа Начальное значение (min - max) QD-NE-0200-010E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NF-0239-010E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NF-0250-010E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NG-0300-010E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NG-0318-010E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NH-0400-015E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NJ-0476-020E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NJ-0500-020E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NK-0600-025E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NK-0635-025E-NL N 0.16 (0.01-0.3) 0.13 (0.01-0.25) QD-NE-0200-020E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0239-020E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0250-020E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0300-020E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0318-020E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NH-0400-025E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0476-030E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0500-030E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0600-035E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0635-035E-SL S 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NE-0200-020E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0239-020E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0250-020E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0300-020E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0318-020E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NH-0400-025E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0476-030E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0500-030E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0600-035E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0635-035E-SM S 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NE-0200-020E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0239-020E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NF-0250-020E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0300-020E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NG-0318-020E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NH-0400-025E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0476-030E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NJ-0500-030E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0600-035E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NK-0635-035E-ML M 0.05 (0.01-0 08) 0.04 (0.01-0.07) QD-NE-0200-020E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0239-020E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NF-0250-020E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0300-020E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NG-0318-020E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NH-0400-025E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0476-030E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NJ-0500-030E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0600-035E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NK-0635-035E-MM M 0.09 (0.05-0 14) 0.08 (0.04-0.12) QD-NE-0200-020E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NF-0239-020E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NF-0250-020E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NG-0300-020E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NH-0400-025E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NG-0318-020E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NJ-0476-030E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NJ-0500-030E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NK-0600-035E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) QD-NK-0635-035E-KL K 0.13 (0.02-0 18) 0.11 (0.02-0.15) Max толщина стружки hex, мм K M Рекомендации для фрез диаметром 63 мм - PL геометрия первого выбора для обработки материалов ISO P - При использовании геометрии РМ величина hex не должна превышать 70% от рекомендованного значения - Геометрия PH не рекомендуется N J L I 164 SANDVIK Coromant |
|||||
