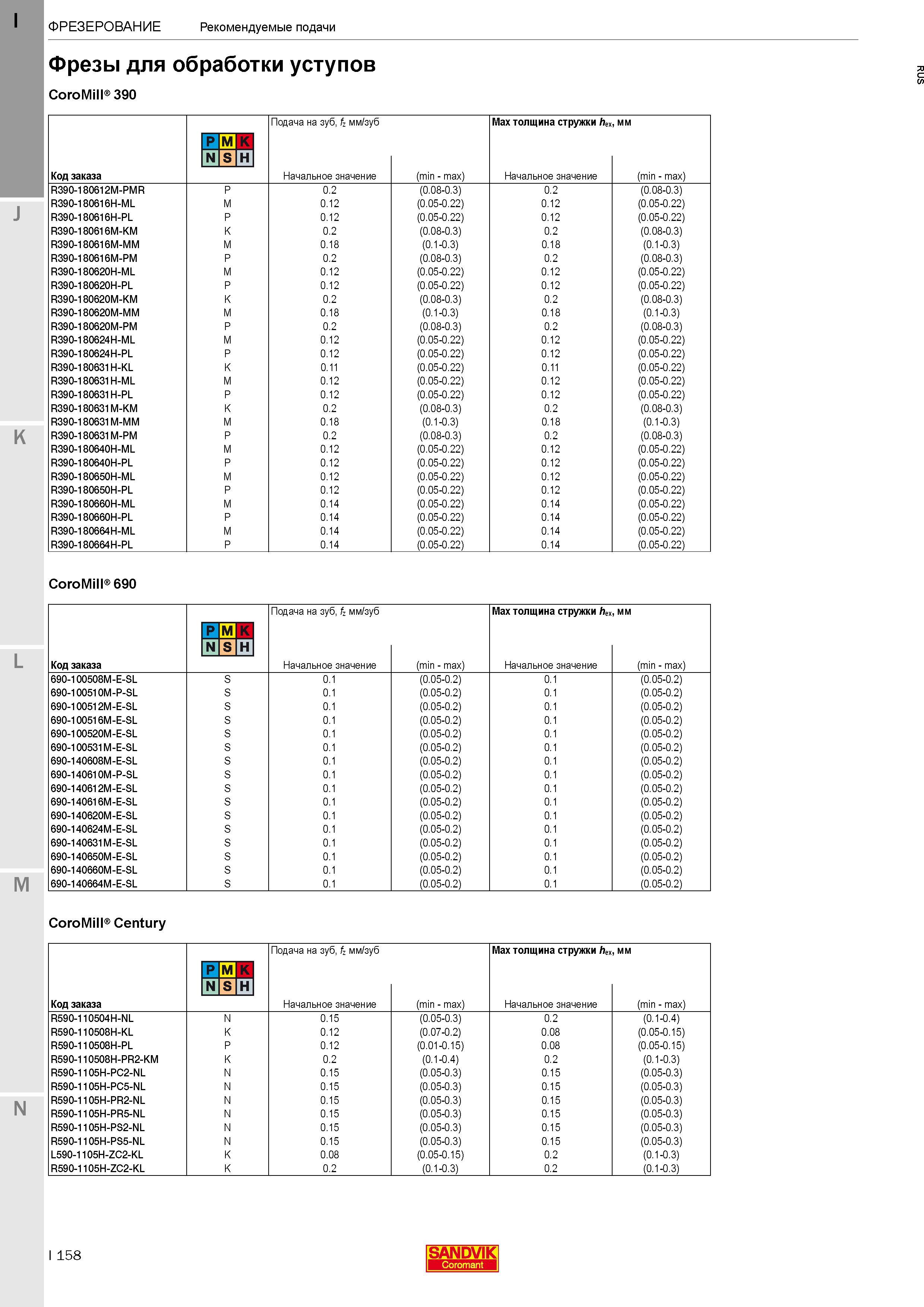

Режимы резания Сандвик Коромант при фрезеровании Рекомендуемые подачи Фрезы для обработки уступов CoroMill 390 Код заказа Подача на зуб, fz мм/зу Каталог SANDVIK COROMANT 2017 Инструмент вращающийся Стр. I158 0162 Lab2u

Обновлено 2020-04-10 19:24:55

Режущий инструмент, инструментальная оснастка и приспособления / Cutting tools, tooling system and workholding SANDVIK COROMANT \| Каталог SANDVIK COROMANT 2017 Инструмент вращающийся и оснастка (Всего 515 стр.)

162 Каталог SANDVIK COROMANT 2017 Фрезы Сверла Расточные инструменты с СРП Оснастка Стр.I158
Режимы резания Сандвик Коромант при фрезеровании Рекомендуемые подачи Фрезы для обработки уступов CoroMill 390 Код заказа Подача на зуб, fz мм/зу Режимы резания Сандвик Коромант при фрезеровании Рекомендуемые подачи Фрезы для обработки уступов CoroMill 390 Код заказа Подача на зуб, fz мм/зуб Max толщина стружки hex, мм P M К N S H Начальное значение (min - max) R390-180612M-PMR P 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180616H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180616H-PL p 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180616M-KM K 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180616M-MM M 0.18 (0.1-0.3) 0.18 (0.1-0.3) R390-180616M-PM P 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180620H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180620H-PL P 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180620M-KM K 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180620M-MM M 0.18 (0.1-0.3) 0.18 (0.1-0.3) R390-180620M-PM P 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180624H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180624H-PL P 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180631H-KL K 0.11 (0.05-0.22) 0.11 (0.05-0.22) R390-180631H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180631H-PL P 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180631M-KM K 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180631M-MM M 0.18 (0.1-0.3) 0.18 (0.1-0.3) R390-180631M-PM P 0.2 (0.08-0.3) 0.2 (0.08-0.3) R390-180640H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180640H-PL P 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180650H-ML M 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180650H-PL P 0.12 (0.05-0.22) 0.12 (0.05-0.22) R390-180660H-ML M 0.14 (0.05-0.22) 0.14 (0.05-0.22) R390-180660H-PL P 0.14 (0.05-0.22) 0.14 (0.05-0.22) R390-180664H-ML M 0.14 (0.05-0.22) 0.14 (0.05-0.22) R390-180664H-PL P 0.14 (0.05-0.22) 0.14 (0.05-0.22) K CoroMill 690 Код заказа Р М К N S н Подача на зуб, fz мм/зуб Начальное значение 690-100508M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-100510M-P-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-100512M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-100516M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-100520M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-100531M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140608M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140610M-P-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140612M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140616M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140620M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140624M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140631M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140650M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140660M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) 690-140664M-E-SL S 0.1 (0.05-0.2) 0 (0.05-0.2) (min - max) Max толщина стружки hex, мм Начальное значение (min - max) M CoroMill Century Код заказа Подача на зуб, fz мм/зуб Max толщина стружки hex, мм Р М К N S н Начальное значение (min - max) R590-110504H-NL N 0.15 (0.05-0.3) 0.2 (0.1-0.4) R590-110508H-KL K 0.12 (0.07-0.2) 0.08 (0.05-0.15) R590-110508H-PL P 0.12 (0.01-0.15) 0.08 (0.05-0.15) R590-110508H-PR2-KM K 0.2 (0.1-0.4) 0.2 (0.1-0.3) R590-1105H-PC2-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) R590-1105H-PC5-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) R590-1105H-PR2-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) R590-1105H-PR5-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) R590-1105H-PS2-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) R590-1105H-PS5-NL N 0.15 (0.05-0.3) 0.15 (0.05-0.3) L590-1105H-ZC2-KL K 0.08 (0.05-0.15) 0.2 (0.1-0.3) R590-1105H-ZC2-KL K 0.2 (0.1-0.3) 0.2 (0.1-0.3) N I 158 SANDVIK J L
