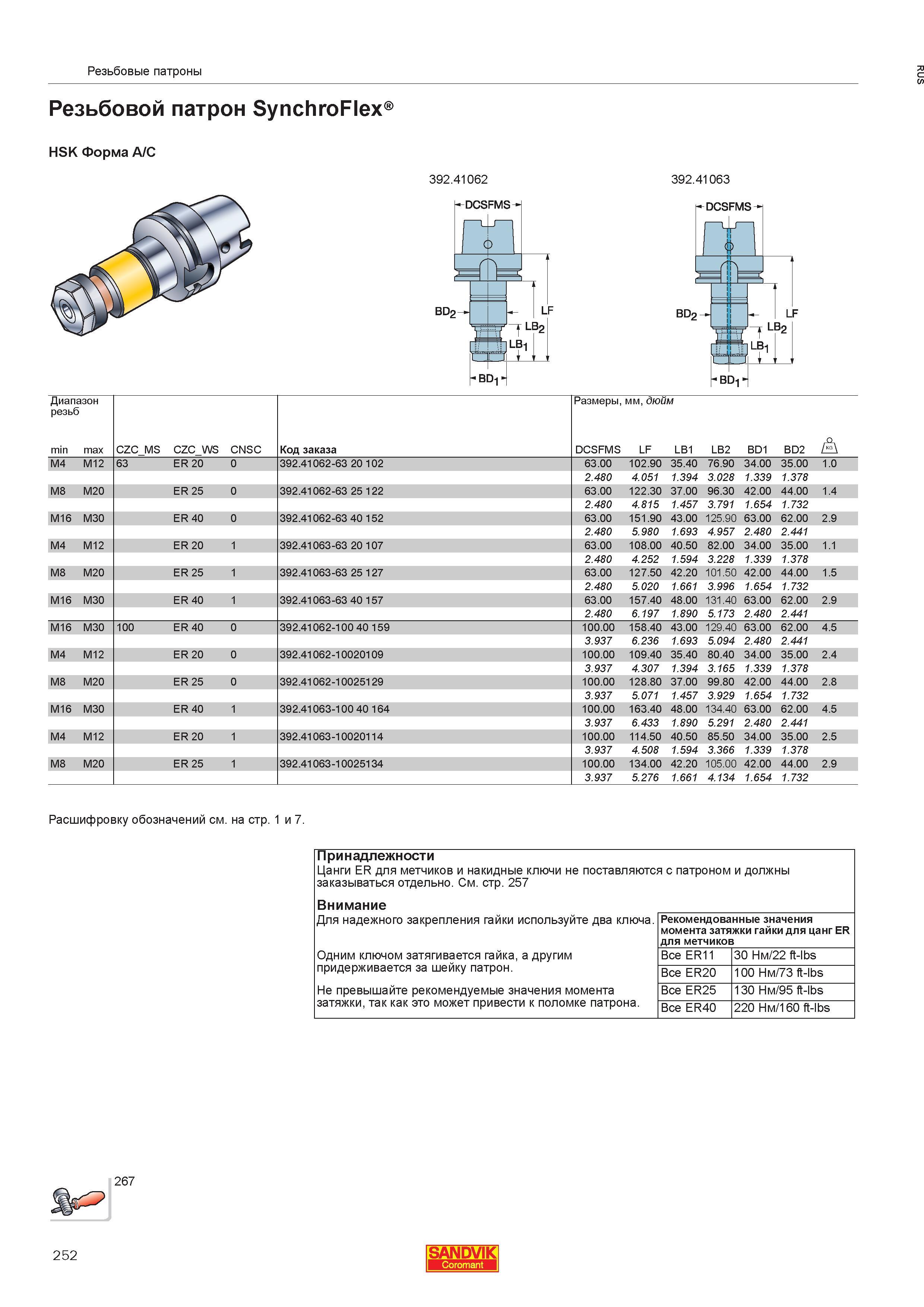

Резьбовые патроны Sandvik SynchroFlex с хвостовиком под станочный шпиндельный конус HSK Форма A Рекомендованные значения момента затяжки гайки для цанг ER для метчиков Резьбовые патроны Резьбовой патрон SynchroFlex HSK Форма A C 392.41062 '-DCSFMS4 392.41063 DCSFMS Диапазон резьб min max CZC MS CZC WS CNSC Код заказа Размеры DCSFMS мм дюйм LF LB1 LB2 BD1 BD2 U M4 M12 63 ER 20 0 392.41062-63 20 102 63.00 102.90 35.40 76.90 34.00 35.00 1.0 2.480 4.051 1.394 3.028 1.339 1.378 M8 M20 ER 25 0 392.41062-63 25 122 63.00 122.30 37.00 96.30 42.00 44.00 1.4 2.480 4.815 1.457 3.791 1.654 1.732 M16 M30 ER 40 0 392.41062-63 40 152 63.00 151.90 43.00 125.90 63.00 62.00 2.9 2.480 5.980 1.693 4.957 2.480 2.441 M4 M12 ER 20 1 392.41063-63 20 107 63.00 108.00 40.50 82.00 34.00 35.00 1.1 2.480 4.252 1.594 3.228 1.339 1.378 M8 M20 ER 25 1 392.41063-63 25 127 63.00 127.50 42.20 101.50 42.00 44.00 1.5 2.480 5.020 1.661 3.996 1.654 1.732 M16 M30 ER 40 1 392.41063-63 40 157 63.00 157.40 48.00 131.40 63.00 62.00 2.9 2.480 6.197 1.890 5.173 2.480 2.441 M16 M30 100 ER 40 0 392.41062-100 40 159 100.00 158.40 43.00 129.40 63.00 62.00 4.5 3.937 6.236 1.693 5.094 2.480 2.441 M4 M12 ER 20 0 392.41062-10020109 100.00 109.40 35.40 80.40 34.00 35.00 2.4 3.937 4.307 1.394 3.165 1.339 1.378 M8 M20 ER 25 0 392.41062-10025129 100.00 128.80 37.00 99.80 42.00 44.00 2.8 3.937 5.071 1.457 3.929 1.654 1.732 M16 M30 ER 40 1 392.41063-100 40 164 100.00 163.40 48.00 134.40 63.00 62.00 4.5 3.937 6.433 1.890 5.291 2.480 2.441 M4 M12 ER 20 1 392.41063-10020114 100.00 114.50 40.50 85.50 34.00 35.00 2.5 3.937 4.508 1.594 3.366 1.339 1.378 M8 M20 ER 25 1 392.41063-10025134 100.00 134.00 42.20 105.00 42.00 44.00 2.9 3.937 5.276 1.661 4.134 1.654 1.732 Расшифровку обозначений см. на стр. 1 и 7. Принадлежности Цанги ER для метчиков и накидные ключи не поставляются с патроном и должны заказываться отдельно. См. стр. 257 Внимание Для надежного закрепления гайки используйте два ключа. Одним ключом затягивается гайка а другим придерживается за шейку патрон. Не превышайте рекомендуемые значения момента затяжки так как это может привести к поломке патрона. Рекомендованные значения момента затяжки гайки для цанг ER для метчиков Все ER11 30 Нм 22 ft-lbs Все ER20 100 Нм 73 ft-lbs Все ER25 130 Нм 95 ft-lbs Все ER40 220 Нм 160 ft-lbs 267 252 SANDVIK
