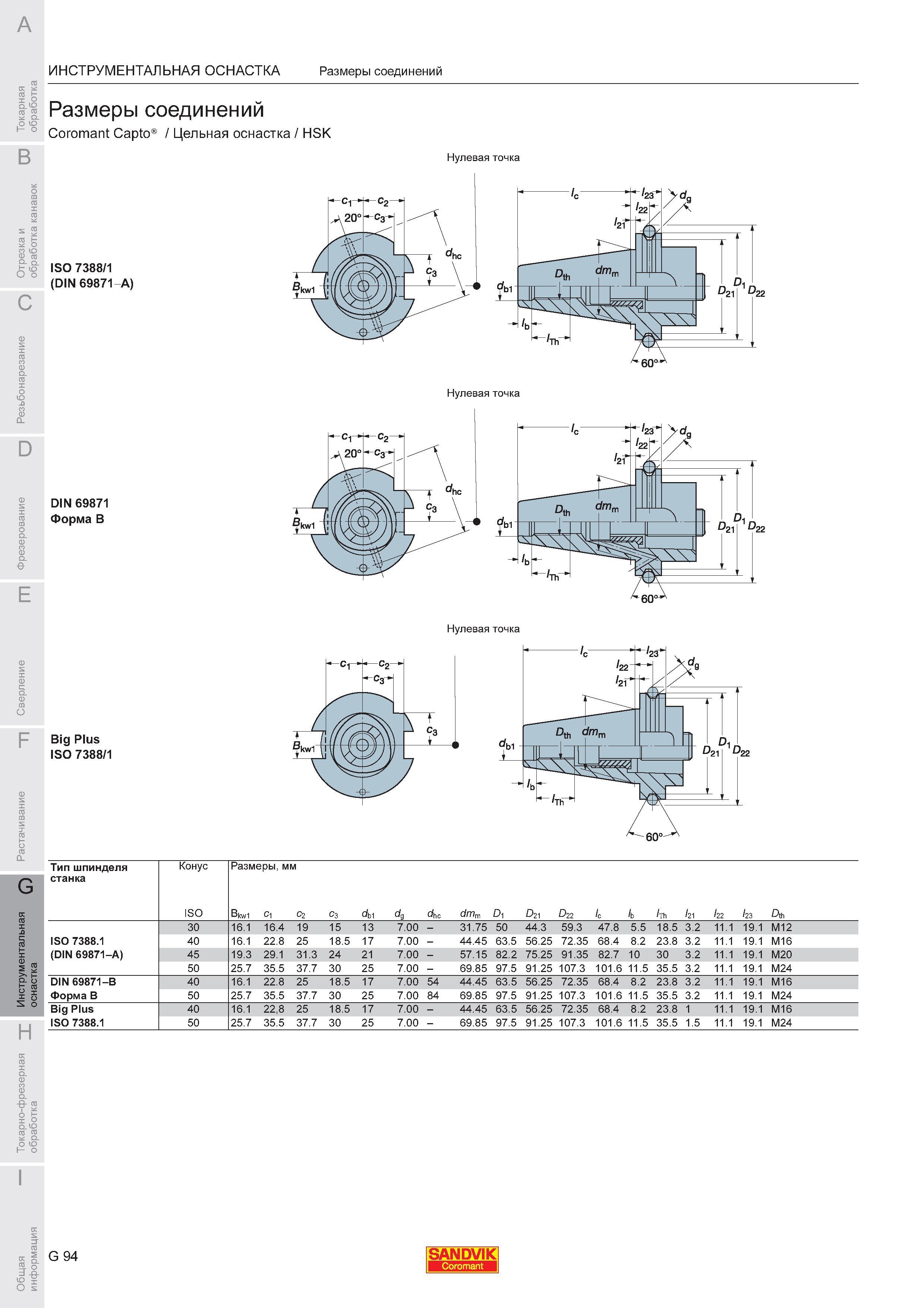

Размеры соединений Coromant Capto Цельная оснастка HSK ISO 7388 1 (DIN 69871-A) Нулевая точка DIN 69871 Форма B Нулевая точка Big Plus ISO

Размеры соединений Coromant Capto Цельная оснастка HSK ISO 7388 1 (DIN 69871-A) Нулевая точка DIN 69871 Форма B Нулевая точка Big Plus ISO 7388 1 Тип шпинделя станка Конус ISO Размеры мм Bkw1 С C2 C3 dbi dg dhc dmm Di D21 D22 lc lb lTh I21 l22 I23 Dth 30 16.1 16.4 19 15 13 7.00 - 31.75 50 44.3 59.3 47.8 5.5 18.5 3.2 11.1 19.1 M12 ISO 7388.1 40 16.1 22.8 25 18.5 17 7.00 - 44.45 63.5 56.25 72.35 68.4 8.2 23.8 3.2 11.1 19.1 M16 (DIN 69871-A) 45 19.3 29.1 31.3 24 21 7.00 - 57.15 82.2 75.25 91.35 82.7 10 30 3.2 11.1 19.1 M20 50 25.7 35.5 37.7 30 25 7.00 - 69.85 97.5 91.25 107.3 101.6 11.5 35.5 3.2 11.1 19.1 M24 DIN 69871-B 40 16.1 22.8 25 18.5 17 7.00 54 44.45 63.5 56.25 72.35 68.4 8.2 23.8 3.2 11.1 19.1 M16 Форма B 50 25.7 35.5 37.7 30 25 7.00 84 69.85 97.5 91.25 107.3 101.6 11.5 35.5 3.2 11.1 19.1 M24 Big Plus 40 16.1 228 25 18.5 17 7.00 - 44.45 63.5 56.25 72.35 68.4 8.2 23.8 1 11.1 19.1 M16 ISO 7388.1 50 25.7 35.5 37.7 30 25 7.00 - 69.85 97.5 91.25 107.3 101.6 11.5 35.5 1.5 11.1 19.1 M24 G 94 SANDVIK Coromant Инструментальная станочная оснастка Размеры соединений
