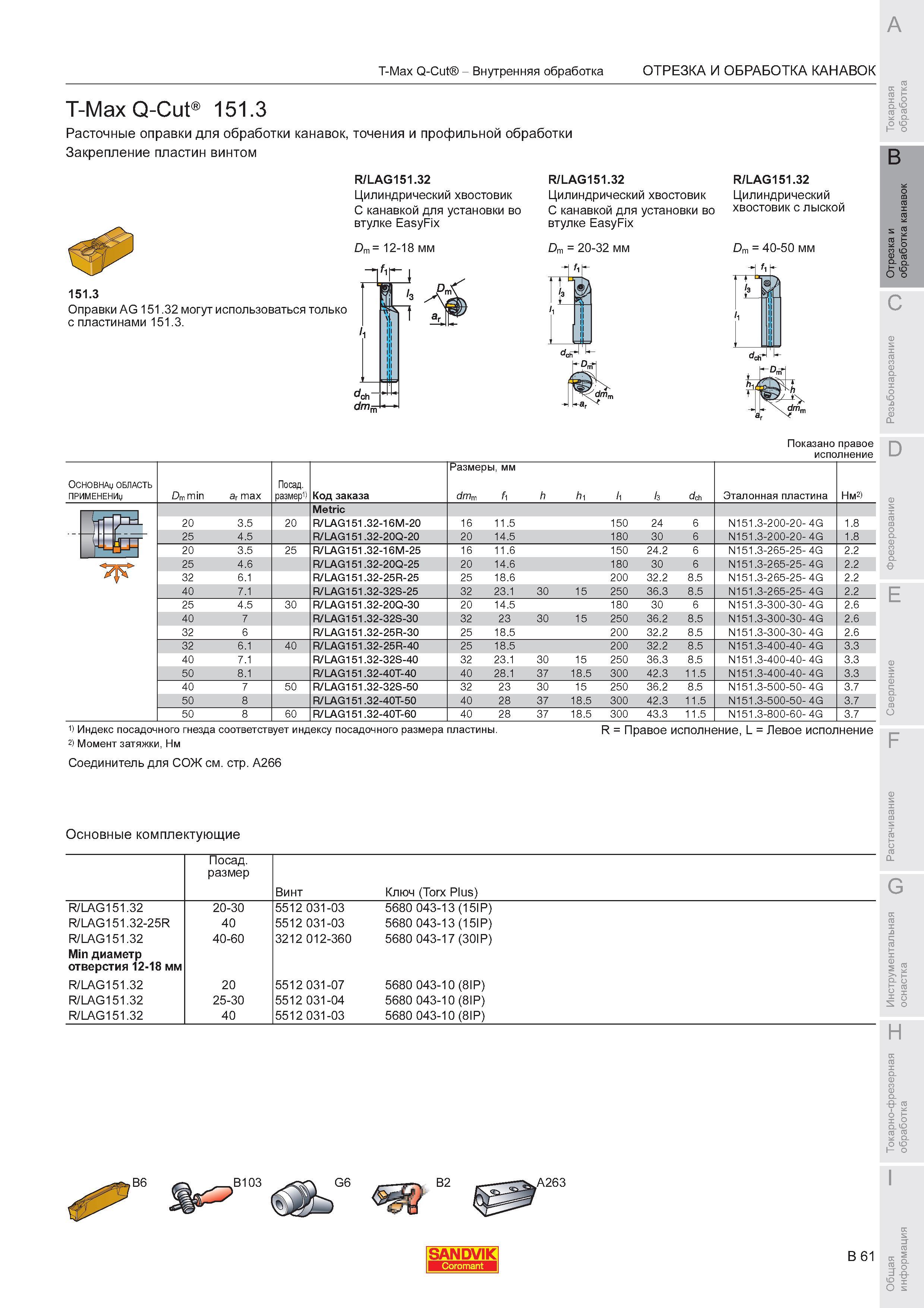

Расточные токарные оправки Sandvik T-Max Q-Cut 151.3 для обработки канавок, точения и профильной обработки Закрепление пластин винтом R/LAG151.32 Цилиндрический хвостовик R/LAG151.32 R/LAG151.32 Показано правое исполнение Основная область Dm min ar max Посадочный размер Код заказа Размеры мм dmm fi h hi h k dch Эталонная пластина Нм2) Metric 20 3.5 20 R/LAG151.32-16M-20 16 11.5 150 24 6 N151.3-200-20- 4G 1.8 25 4.5 R/LAG151.32-20Q-20 20 14.5 180 30 6 N151.3-200-20- 4G 1.8 20 3.5 25 R/LAG151.32-16M-25 16 11.6 150 24.2 6 N151.3-265-25- 4G 2.2 25 4.6 R/LAG151.32-20Q-25 20 14.6 180 30 6 N151.3-265-25- 4G 2.2 32 6.1 R/LAG151.32-25R-25 25 18.6 200 32.2 8.5 N151.3-265-25- 4G 2.2 40 7.1 R/LAG151.32-32S-25 32 23.1 30 15 250 36.3 8.5 N151.3-265-25- 4G 2.2 25 4.5 30 R/LAG151.32-20Q-30 20 14.5 180 30 6 N151.3-300-30- 4G 2.6 40 7 R/LAG151.32-32S-30 32 23 30 15 250 36.2 8.5 N151.3-300-30- 4G 2.6 32 6 R/LAG151.32-25R-30 25 18.5 200 32.2 8.5 N151.3-300-30- 4G 2.6 32 6.1 40 R/LAG151.32-25R-40 25 18.5 200 32.2 8.5 N151.3-400-40- 4G 3.3 40 7.1 R/LAG151.32-32S-40 32 23.1 30 15 250 36.3 8.5 N151.3-400-40- 4G 3.3 50 8.1 R/LAG151.32-40T-40 40 28.1 37 18.5 300 42.3 11.5 N151.3-400-40- 4G 3.3 40 7 50 R/LAG151.32-32S-50 32 23 30 15 250 36.2 8.5 N151.3-500-50- 4G 3.7 50 8 R/LAG151.32-40T-50 40 28 37 18.5 300 42.3 11.5 N151.3-500-50- 4G 3.7 50 8 60 R/LAG151.32-40T-60 40 28 37 18.5 300 43.3 11.5 N151.3-800-60- 4G 3.7 1) Индекс посадочного гнезда соответствует индексу посадочного размера пластины. 2) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 R Правое исполнение L Левое исполнение Основные комплектующие Посадочный размер Винт Ключ (Torx Plus) R/LAG151.32 20-30 5512 031-03 5680 043-13 (15IP) R/LAG151.32-25R 40 5512 031-03 5680 043-13 (15IP) R/LAG151.32 40-60 3212 012-360 5680 043-17 (30IP) Min диаметр отверстия 12-18 мм R/LAG151.32 20 5512 031-07 5680 043-10 (8IP) R/LAG151.32 25-30 5512 031-04 5680 043-10 (8IP) R/LAG151.32 40 5512 031-03 5680 043-10 (8IP) T-Max Q-Cut - Внутренняя обработка Токарная отрезка и точение канавок Цилиндрический хвостовик Цилиндрический С канавкой для установки во С канавкой для установки во хвостовик с пьюкой втулке EasyFix втулке EasyFix Dm 12-18 мм Dm 20-32 мм Dm 40-50 мм 151.3 Оправки AG 151.32 могут использоваться только с пластинами 151.3.
