SANDVIK COROMANT | Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка (Всего 1147 стр.) |
|||||
|

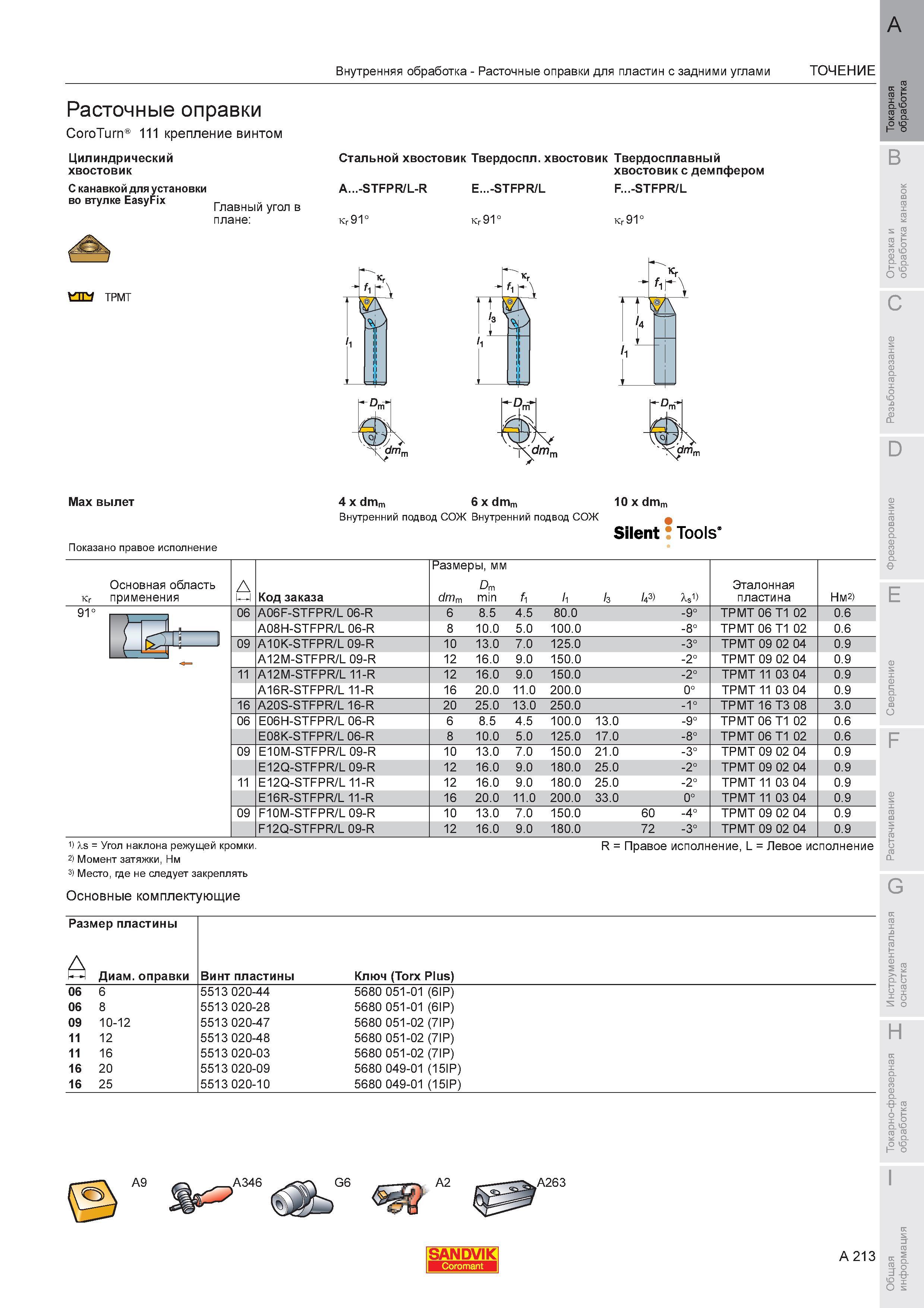

217 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.A213 |
|||||
Расточные оправки Sandvik Coromant CoroTurn 111 крепление винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix ГлавныРасточные оправки Sandvik Coromant CoroTurn 111 крепление винтом Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Главный угол в плане Стальной хвостовик Твердосплавный хвостовик Твердосплавный хвостовик с демпфером A...-STFPR/L-R E...-STFPR/L Kr 91 Kr 91 F...-STFPR/L Kr 91 Max вылет Показано правое исполнение 4 x dmm Внутренний 6 x dmm подвод СОЖ Внутренний подвод СОЖ 10 x dm Silent Tools' Основная область применения D Код заказа Размеры мм Dm dmm min fi i 3 43) Xs1) Эталонная пластина Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Нм2) 06 A06F-STFPR/L 06-R 6 8.5 4.5 80.0 -9 TPMT 06 T1 02 0.6 A08H-STFPR/L 06-R 8 10.0 5.0 100.0 -8 TPMT 06 T1 02 0.6 09 A10K-STFPR/L 09-R 10 13.0 7.0 125.0 -3 TPMT 09 02 04 0.9 A12M-STFPR/L 09-R 12 16.0 9.0 150.0 -2 TPMT 09 02 04 0.9 11 A12M-STFPR/L 11-R 12 16.0 9.0 150.0 -2 TPMT 11 03 04 0.9 A16R-STFPR/L 11-R 16 20.0 11.0 200.0 0 TPMT 11 03 04 0.9 16 A20S-STFPR/L 16-R 20 25.0 13.0 250.0 -1 TPMT 16 T3 08 3.0 06 E06H-STFPR/L 06-R 6 8.5 4.5 100.0 13.0 -9 TPMT 06 T1 02 0.6 E08K-STFPR/L 06-R 8 10.0 5.0 125.0 17.0 -8 TPMT 06 T1 02 0.6 09 E10M-STFPR/L 09-R 10 13.0 7.0 150.0 21.0 -3 TPMT 09 02 04 0.9 E12Q-STFPR/L 09-R 12 16.0 9.0 180.0 25.0 -2 TPMT 09 02 04 0.9 11 E12Q-STFPR/L 11-R 12 16.0 9.0 180.0 25.0 -2 TPMT 11 03 04 0.9 E16R-STFPR/L 11-R 16 20.0 11.0 200.0 33.0 0 TPMT 11 03 04 0.9 09 F10M-STFPR/L 09-R 10 13.0 7.0 150.0 60 -4 TPMT 09 02 04 0.9 F12Q-STFPR/L 09-R 12 16.0 9.0 180.0 72 -3 TPMT 09 02 04 0.9 91 1) Xs Угол наклона режущей кромки. 2) Момент затяжки Нм 3) Место где не следует закреплять Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины Диаметр оправки Винт пластины Ключ (Torx Plus) 06 6 5513 020-44 5680 051-01 (6IP) 06 8 5513 020-28 5680 051-01 (6IP) 09 10-12 5513 020-47 5680 051-02 (7IP) 11 12 5513 020-48 5680 051-02 (7IP) 11 16 5513 020-03 5680 051-02 (7IP) 16 20 5513 020-09 5680 049-01 (15IP) 16 25 5513 020-10 5680 049-01 (15IP) |
|||||
