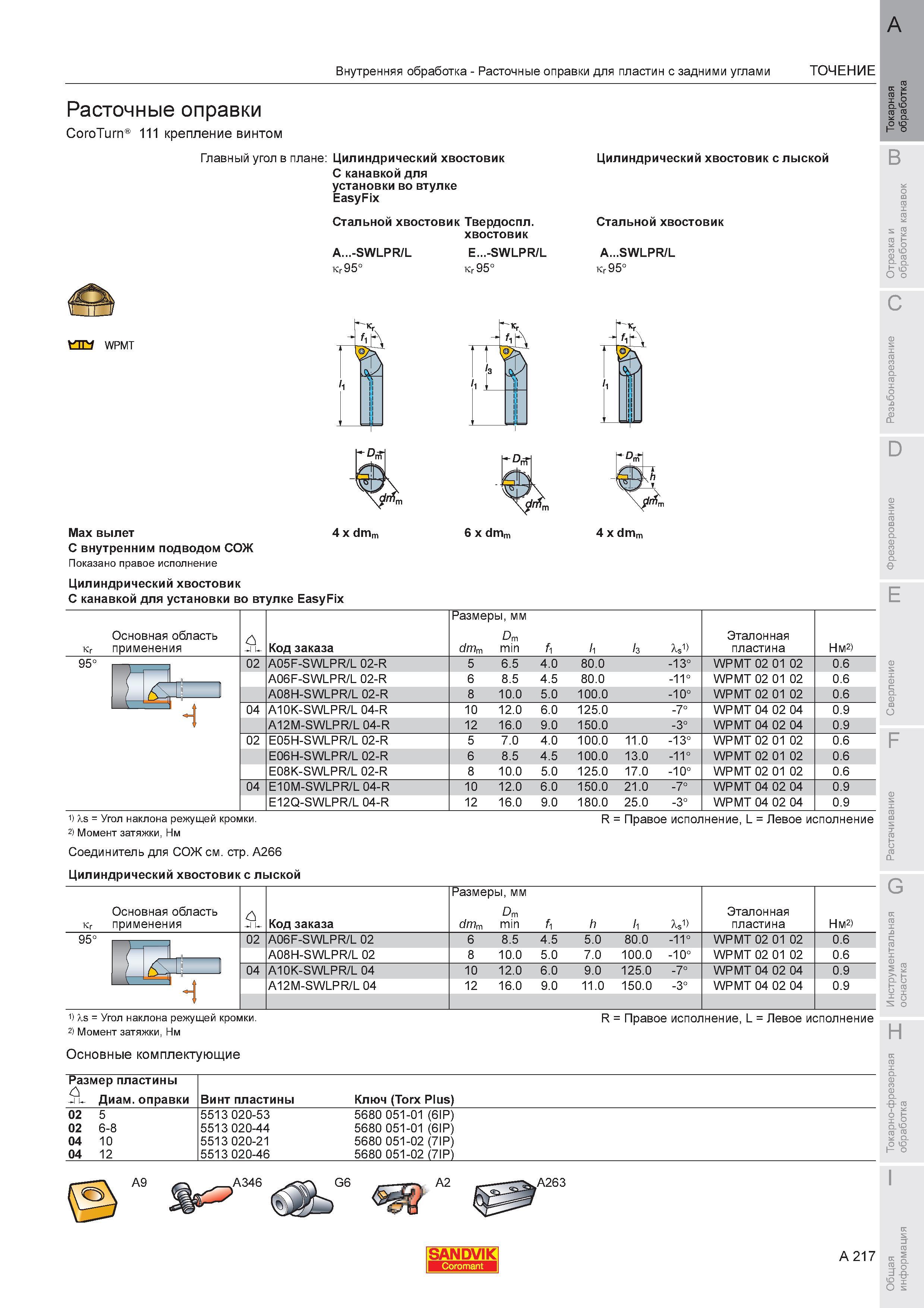

221 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.A217 |
|||||
Расточные оправки Sandvik Coromant CoroTurn 111 крепление винтом Главный угол в плане Цилиндрический хвостовик С канавкой для установки воРасточные оправки Sandvik Coromant CoroTurn 111 крепление винтом Главный угол в плане Цилиндрический хвостовик С канавкой для установки во втулке EasyFix Стальной хвостовик Твердосплавный хвостовик A...-SWLPR/L E...-SWLPR/L 95 95 Цилиндрический хвостовик с лыской Стальной хвостовик A...SWLPR/L 95 ЫИ WPMT Max вылет 4 x dmm С внутренним подводом СОЖ Показано правое исполнение Цилиндрический хвостовик С канавкой для установки во втулке EasyFix 6 x dmm 4 x dmm E -1 U- Код заказа Размеры мм Dm dmm min fi i k Xs1) Эталонная пластина Нм2) Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ 02 A05F-SWLPR/L 02-R 5 6.5 4.0 80.0 -13 WPMT 02 01 02 0.6 A06F-SWLPR/L 02-R 6 8.5 4.5 80.0 -11 WPMT 02 01 02 0.6 A08H-SWLPR/L 02-R 8 10.0 5.0 100.0 -10 WPMT 02 01 02 0.6 04 A10K-SWLPR/L 04-R 10 12.0 6.0 125.0 -7 WPMT 04 02 04 0.9 A12M-SWLPR/L 04-R 12 16.0 9.0 150.0 -3 WPMT 04 02 04 0.9 02 E05H-SWLPR/L 02-R 5 7.0 4.0 100.0 11.0 -13 WPMT 02 01 02 0.6 E06H-SWLPR/L 02-R 6 8.5 4.5 100.0 13.0 -11 WPMT 02 01 02 0.6 E08K-SWLPR/L 02-R 8 10.0 5.0 125.0 17.0 -10 WPMT 02 01 02 0.6 04 E10M-SWLPR/L 04-R 10 12.0 6.0 150.0 21.0 -7 WPMT 04 02 04 0.9 E12Q-SWLPR/L 04-R 12 16.0 9.0 180.0 25.0 -3 WPMT 04 02 04 0.9 Основная область применения 95 1) Xs Угол наклона режущей кромки. 2) Момент затяжки Нм Соединитель для СОЖ см. стр. A266 Цилиндрический хвостовик с лыской R Правое исполнение L Левое исполнение Основная область применения E J u- Код заказа Размеры мм Dm dmm min f1 h h Xs1) Эталонная пластина Нм2) 95 02 A06F-SWLPR/L 02 6 8.5 4.5 5.0 80.0 -11 WPMT 02 01 02 0.6 A08H-SWLPR/L 02 8 10.0 5.0 7.0 100.0 -10 WPMT 02 01 02 0.6 1 04 A10K-SWLPR/L 04 10 12.0 6.0 9.0 125.0 -7 WPMT 04 02 04 0.9 A12M-SWLPR/L 04 12 16.0 9.0 11.0 150.0 -3 WPMT 04 02 04 0.9 1) Xs Угол наклона режущей кромки. 2) Момент затяжки Нм Основные комплектующие R Правое исполнение L Левое исполнение Размер пластины E n Диаметр оправки Винт пластины Ключ (Torx Plus) 02 5 5513 020-53 5680 051-01 (6IP) 02 6-8 5513 020-44 5680 051-01 (6IP) 04 10 5513 020-21 5680 051-02 (7IP) 04 12 5513 020-46 5680 051-02 (7IP) A9 A346 G6 A2 A263 SANDVIK A 217 |
|||||
