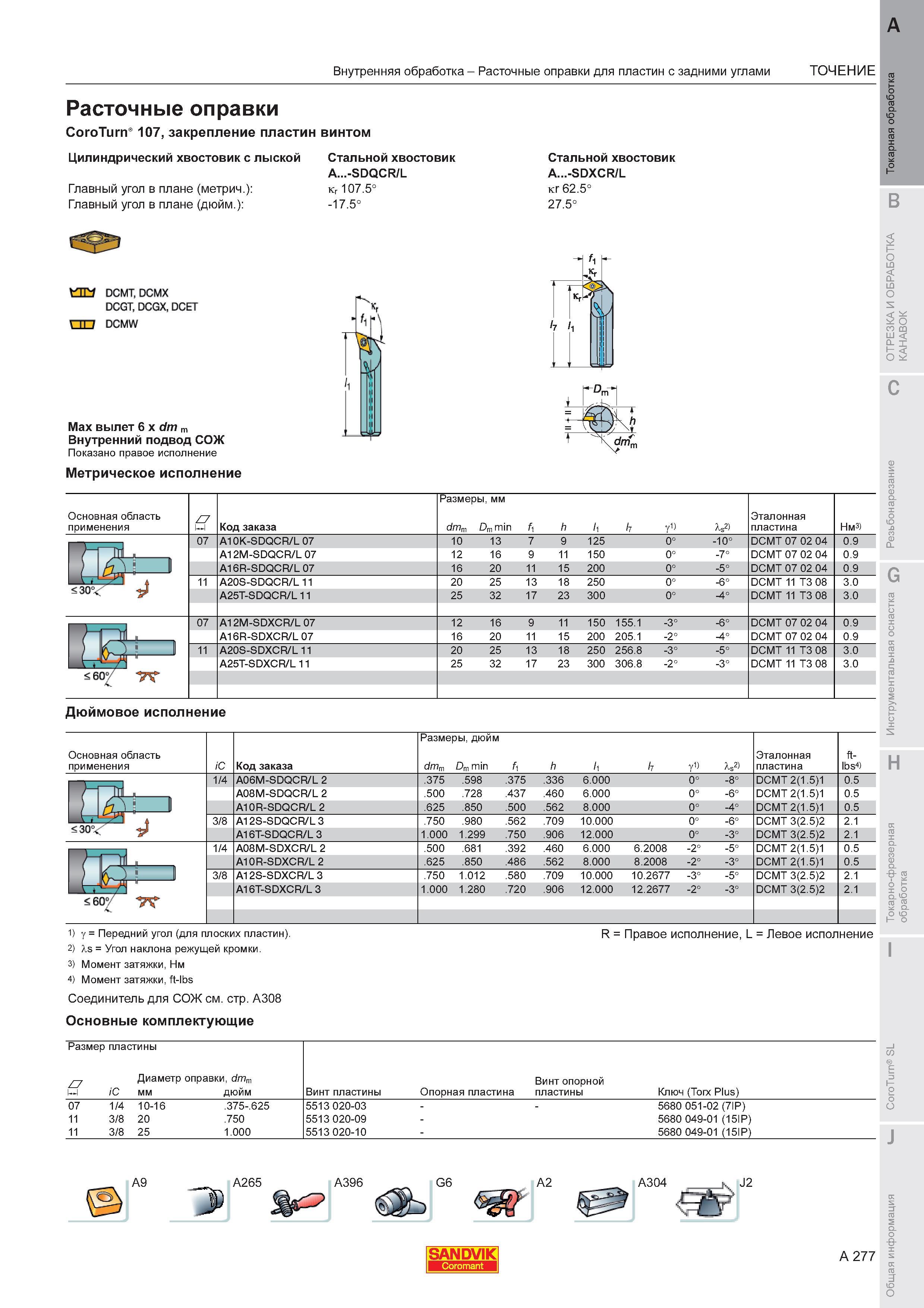

Расточные оправки Sandvik Coromant CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане (метрический) Гла

Расточные оправки Sandvik Coromant CoroTurn 107 закрепление пластин винтом Цилиндрический хвостовик с лыской Главный угол в плане (метрический) Главный угол в плане (дюймовый) Стальной хвостовик A...-SDQCR/L Kr 107.5 -17.5 Стальной хвостовик A...-SDXCR/L кг 62.5 27.5 Max вылет 6 x dm m Внутренний подвод СОЖ Показано правое исполнение Метрическое исполнение h 1 Основная область применения Внутренняя обработка Расточные оправки для пластин с задними углами ТОЧЕНИЕ Z7 Код заказа Размеры dm D мм m min h y1) V Эталонная пластина Нм 07 A10K-SDQCR/L 07 10 13 7 9 125 0 -10 DCMT 07 02 04 0.9 A12M-SDQCR/L 07 12 16 9 11 150 0 -7 DCMT 07 02 04 0.9 A16R-SDQCR/L 07 16 20 11 15 200 0 -5 DCMT 07 02 04 0.9 11 A20S-SDQCR/L 11 20 25 13 18 250 0 -6 DCMT 11 T3 08 3.0 A25T-SDQCR/L 11 25 32 17 23 300 0 -4 DCMT 11 T3 08 3.0 07 A12M-SDXCR/L 07 12 16 9 11 150 155.1 -3 -6 DCMT 07 02 04 0.9 A16R-SDXCR/L 07 16 20 11 15 200 205.1 -2 -4 DCMT 07 02 04 0.9 11 A20S-SDXCR/L 11 20 25 13 18 250 256.8 -3 -5 DCMT 11 T3 08 3.0 A25T-SDXCR/L 11 25 32 17 23 300 306.8 -2 -3 DCMT 11 T3 08 3.0 30V Дюймовое исполнение с Код заказа Размеры дюйм dm Dm min h y1) Эталонная пластина ft- lbs 1 4 A06M-SDQCR/L 2 .375 .598 .375 .336 6.000 0 -8 DCMT 2(1.5)1 0.5 A08M-SDQCR/L 2 .500 .728 .437 .460 6.000 0 -6 DCMT 2(1.5)1 0.5 A10R-SDQCR/L 2 .625 .850 .500 .562 8.000 0 -4 DCMT 2(1.5)1 0.5 3 8 A12S-SDQCR/L 3 .750 .980 .562 .709 10.000 0 -6 DCMT 3(2.5)2 2.1 A16T-SDQCR/L 3 1.000 1.299 .750 .906 12.000 0 -3 DCMT 3(2.5)2 2.1 1 4 A08M-SDXCR/L 2 .500 .681 .392 .460 6.000 6.2008 -2 -5 DCMT 2(1.5)1 0.5 A10R-SDXCR/L 2 .625 .850 .486 .562 8.000 8.2008 -2 -3 DCMT 2(1.5)1 0.5 3 8 A12S-SDXCR/L 3 .750 1.012 .580 .709 10.000 10.2677 -3 -5 DCMT 3(2.5)2 2.1 A16T-SDXCR/L 3 1.000 1.280 .720 .906 12.000 12.2677 -2 -3 DCMT 3(2.5)2 2.1 Основная область применения 30V у Передний угол (для плоских пластин). 2) Xs Угол наклона режущей кромки. 3) Момент затяжки Нм 4) Момент затяжки ft-lbs Соединитель для СОЖ см. стр. A308 Основные комплектующие Размер пластины R Правое исполнение L Левое исполнение Винт пластины Винт опорной Опорная пластина пластины Ключ (Torx Plus) 5513 020-03 5680 051-02 (7IP) 5513 020-09 - 5680 049-01 (15IP) 5513 020-10 - 5680 049-01 (15IP) Z7 с Диаметр оправки dmm мм дюйм 07 1 4 10-16 11 3 8 20 11 3 8 25 .375-.625 .750 1.000 A9 A265 A396 A2 A304 J2 SANDVIK A 277
