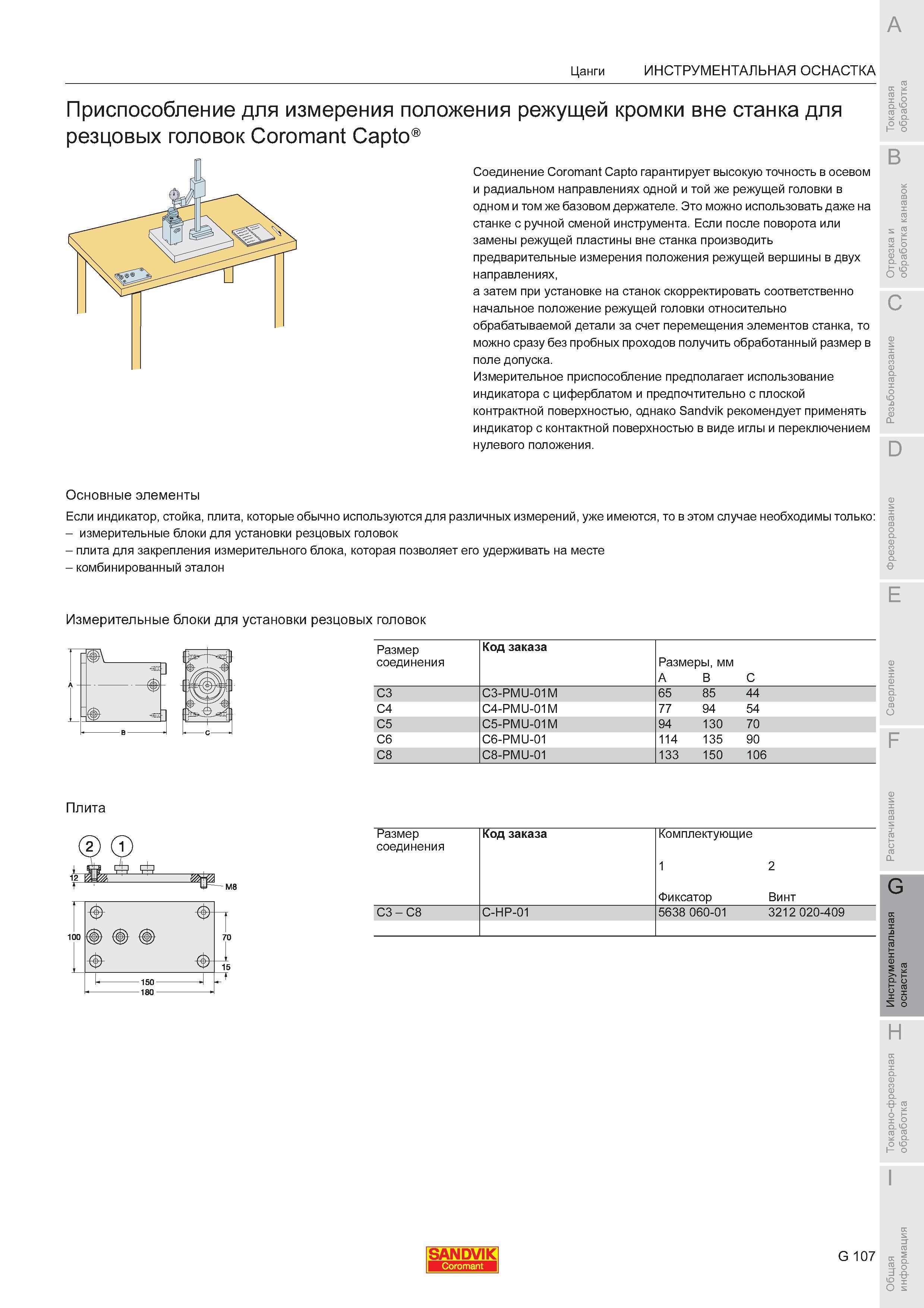

Приспособление Sandvik Coromant для измерения положения режущей кромки вне станка для резцовых головок Coromant Capto Данное соединение гарантирует высокую точность в осевом и радиальном направлениях одной и той же режущей головки в одном и том же базовом держателе. Это можно использовать даже на станке с ручной сменой инструмента. Если после поворота или замены режущей пластины вне станка производить предварительные измерения положения режущей вершины в двух направлениях а затем при установке на станок скорректировать соответственно начальное положение режущей головки относительно обрабатываемой детали за счет перемещения элементов станка то можно сразу без пробных проходов получить обработанный размер в поле допуска. Измерительное приспособление предполагает использование индикатора с циферблатом и предпочтительно с плоской контрактной поверхностью однако Sandvik рекомендует применять индикатор с контактной поверхностью в виде иглы и переключением нулевого положения. Основные элементы Если индикатор стойка плита которые обычно используются для различных измерений уже имеются то в этом случае необходимы только - измерительные блоки для установки резцовых головок - плита для закрепления измерительного блока которая позволяет его удерживать на месте - комбинированный эталон Измерительные блоки для установки резцовых головок Размер соединения Код заказа Размеры мм Цанги Инструментальная станочная оснастка A B C C3 C3-PMU-01M 65 85 44 C4 C4-PMU-01M 77 94 54 C5 C5-PMU-01M 94 130 70 C6 C6-PMU-01 114 135 90 C8 C8-PMU-01 133 150 106 Плита -150- -180- Размер соединения Код заказа Комплектующие 1 Фиксатор 2 Винт C3 - C8 C-HP-01 5638 060-01 3212 020-409 SANDVIK G 107
