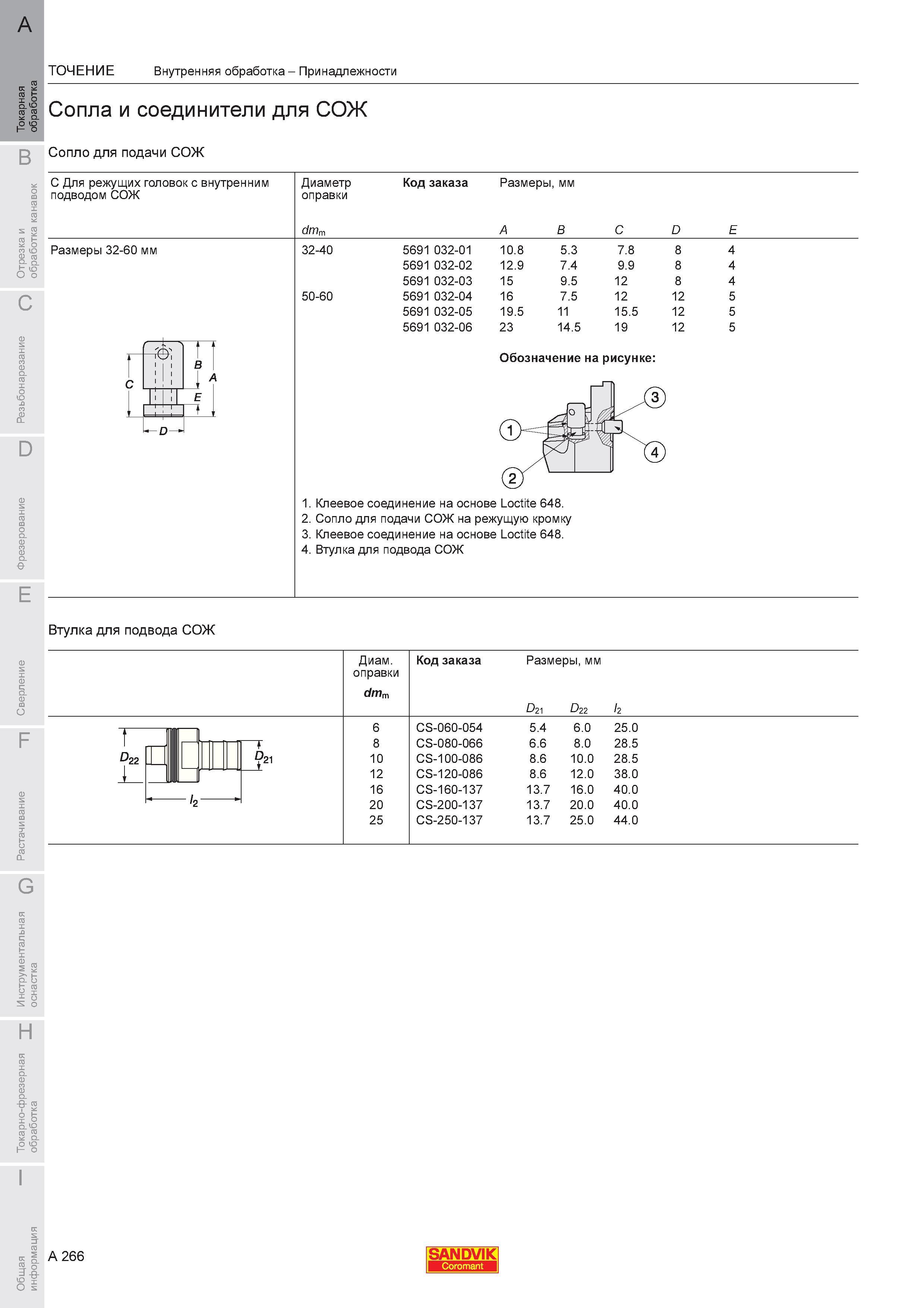

270 Каталог SANDVIK COROMANT 2008 Режущий инструмент и оснастка для обработки на станках Стр.A266
Принадлежности Sandvik Coromant Сопла и соединители для СОЖ Сопло для подачи СОЖ Для режущих головок с внутренним подводом СОЖ Диаметр опра Принадлежности Sandvik Coromant Сопла и соединители для СОЖ Сопло для подачи СОЖ Для режущих головок с внутренним подводом СОЖ Диаметр оправки Код заказа Размеры мм dm m A B C D E 32-40 5691 032-01 10.8 5.3 7.8 8 4 5691 032-02 12.9 7.4 9.9 8 4 5691 032-03 15 9.5 12 8 4 50-60 5691 032-04 16 7.5 12 12 5 5691 032-05 19.5 11 15.5 12 5 5691 032-06 23 14.5 19 12 5 Обозначение на рисунке Размеры 32-60 мм 1. Клеевое соединение на основе Loctite 648. 2. Сопло для подачи СОЖ на режущую кромку 3. Клеевое соединение на основе Loctite 648. 4. Втулка для подвода СОЖ Втулка для подвода СОЖ Диаметр оправки dmm Код заказа Размеры мм D21 D22 I2 6 CS-060-054 5.4 6.0 25.0 8 CS-080-066 6.6 8.0 28.5 10 CS-100-086 8.6 10.0 28.5 12 CS-120-086 8.6 12.0 38.0 16 CS-160-137 13.7 16.0 40.0 20 CS-200-137 13.7 20.0 40.0 25 CS-250-137 13.7 25.0 44.0 Dn Do A 266 SANDVIK Coromant ТОЧЕНИЕ Внутренняя обработка
