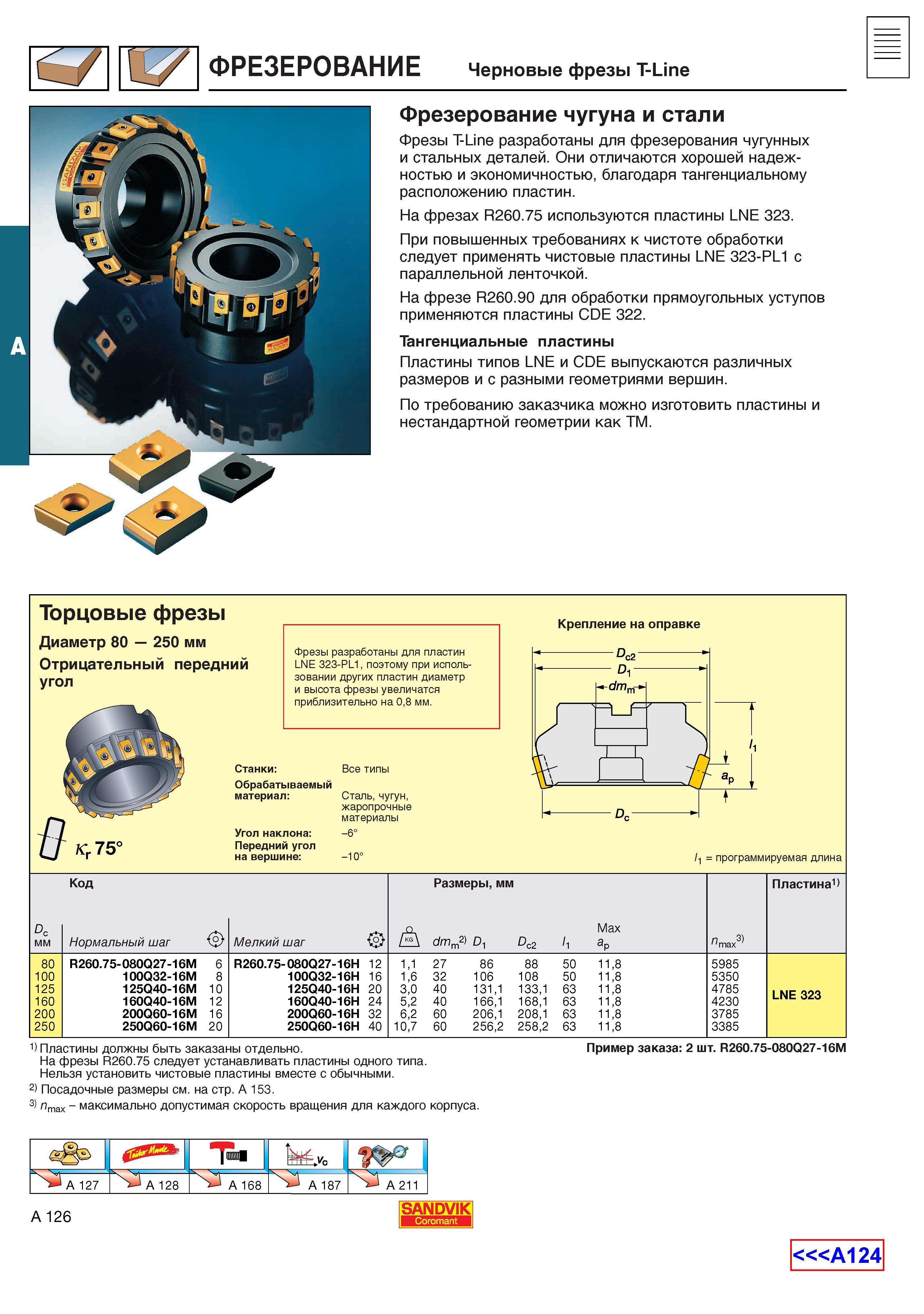

Насадные фрезы Sandvik Coromant T-Line с тангенциальным креплением сменных режущих пластин разработаны для фрезерования чугунных и стальных деталей. Они отличаются хорошей надежностью и экономичностью благодаря тангенциальному расположению пластин. На фрезах R260.75 используются пластины LNE 323. При повышенных требованиях к чистоте обработки следует применять чистовые пластины LNE 323-PL1 с параллельной ленточкой. На фрезе R260.90 для обработки прямоугольных уступов применяются пластины CDE 322. Тангенциальные пластины Пластины типов LNE и CDE выпускаются различных размеров и с разными геометриями вершин. По требованию заказчика можно изготовить пластины и нестандартной геометрии как ТМ. Торцовые фрезы Диаметр 80 250 мм Отрицательный передний угол Фрезы разработаны для пластин LNE 323-PL1 поэтому при использовании других пластин диаметр и высота фрезы увеличатся приблизительно на 08 мм. Крепление на оправке Станки Обрабатываемый материал Угол наклона Передний угол на вершине Все типы Сталь чугун жаропрочные материалы -6 -10 li программируемая длина Код Размеры мм Dc мм Нормальный шаг в Мелкий шаг А dmm2) D1 2 c Dc l1 Max аР nmax3) 80 R260.75-080Q27-16M 6 R260.75- 080Q27-16H 12 11 27 86 88 50 118 5985 100 100Q32-16M 8 100Q32-16H 16 16 32 106 108 50 118 5350 125 125Q40-16M 10 125Q40-16H 20 30 40 1311 1331 63 118 4785 1 ME QOQ 160 160Q40-16M 12 160Q40-16H 24 52 40 1661 1681 63 118 4230 LNE 323 200 200Q60-16M 16 200Q60-16H 32 62 60 2061 2081 63 118 3785 250 250Q60-16M 20 250Q60-16H 40 107 60 2562 2582 63 118 3385 Пластина 1) Пластины должны быть заказаны отдельно. На фрезы R260.75 следует устанавливать пластины одного типа. Нельзя установить чистовые пластины вместе с обычными. 2) Посадочные размеры см. на стр. A 153. 3) nmax - максимально допустимая скорость вращения для каждого корпуса. Пример заказа 2 шт. R260.75-080Q27-16M A 126 А124 Фрезерование на металлообрабатывающих фрезерных станках Черновые фрезы T-Line Фрезерование чугуна и стали
