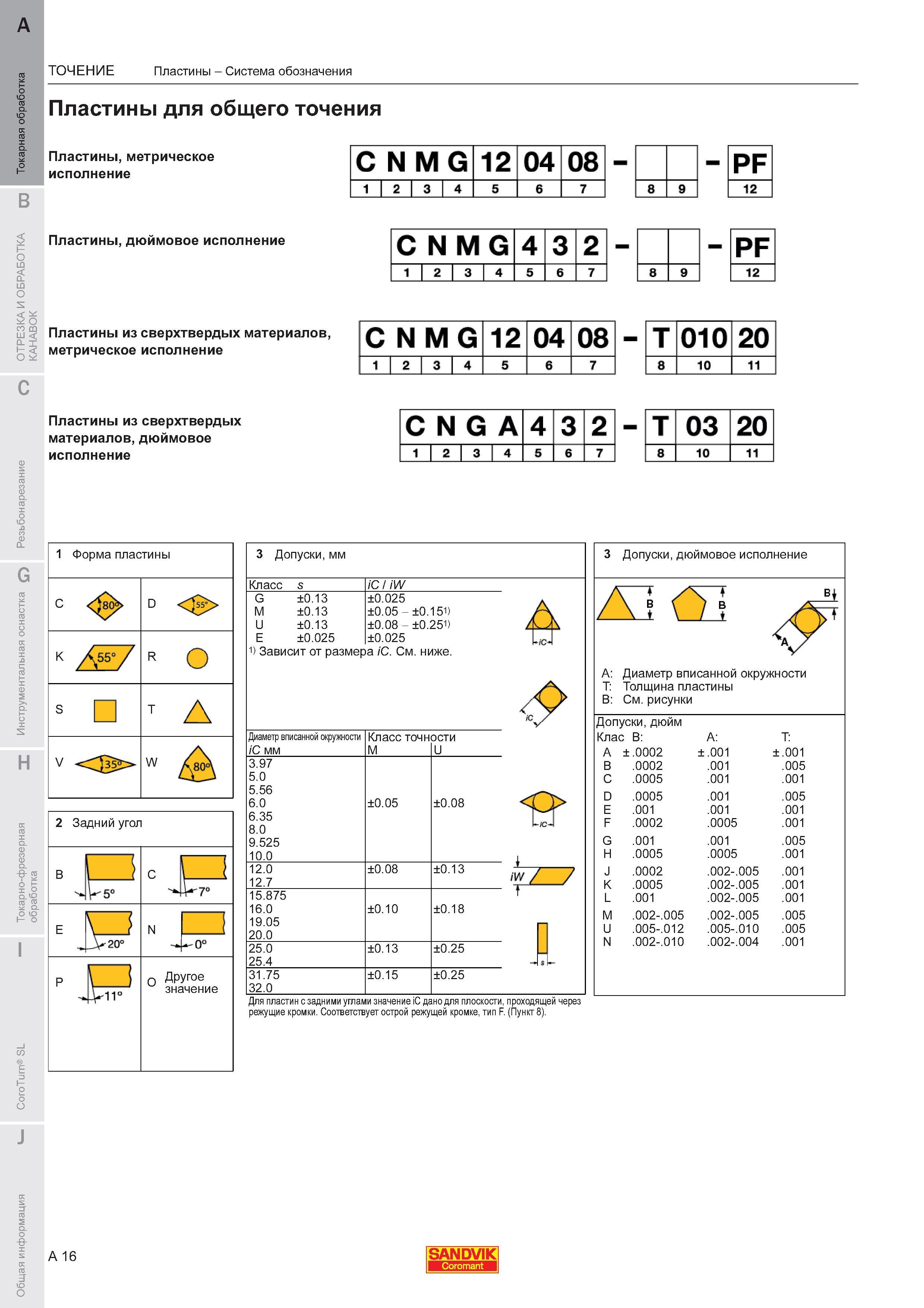

Международная система маркировки и обозначения сменных режущих пластин для общего точения Нотация для метрического и дюймового исполнения металлорежущего инструмента Пластины из сверхтвердых материалов метрическое исполнение Пластины из сверхтвердых материалов дюймовое исполнение 1 Форма пластины D :. K R .. S T w 2 Задний угол F У 5 Р V20 11 O Другое значение 3 Допуски мм Класс s 0.13 0.13 0.13 0.025 iC iW 0.025 0.05 - 0.151) 0.08 - 0.251) 0.025 Зависит от размера iC. См. ниже. Диаметр вписанной окружности iC мм 3.97 5.0 5.56 6.0 6.35 8.0 9.525 10.0 12.0 12.7 15.875 16.0 19.05 20.0 25.0 25.4 31.75 32.0 Класс точности M 0.05 0.08 0.10 0.13 0.15 U 0.08 0.13 0.18 0.25 0.25 Для пластин с задними углами значение iC дано для плоскости проходящей через режущие кромки. Соответствует острой режущей кромке тип F. (Пункт 8). 3 Допуски дюймовое исполнение A Диаметр вписанной окружности T Толщина пластины B См. рисунки Допуски дюйм Клас B A T A .0002 .001 .001 B .0002 .001 .005 C .0005 .001 .001 D .0005 .001 .005 E .001 .001 .001 F .0002 .0005 .001 G .001 .001 .005 H .0005 .0005 .001 J .0002 .002-.005 .001 K .0005 .002-.005 .001 L .001 .002-.005 .001 M .002-.005 .002-.005 .005 U .005-.012 .005-.010 .005 N .002-.010 .002-.004 .001 A 16 SANDVIK ТОЧЕНИЕ Пластины С NMG 12 3 4 12 04 08 8 9 PF 12 Пластины дюймовое исполнение С N М G 12 3 4 8 9 PF 12
