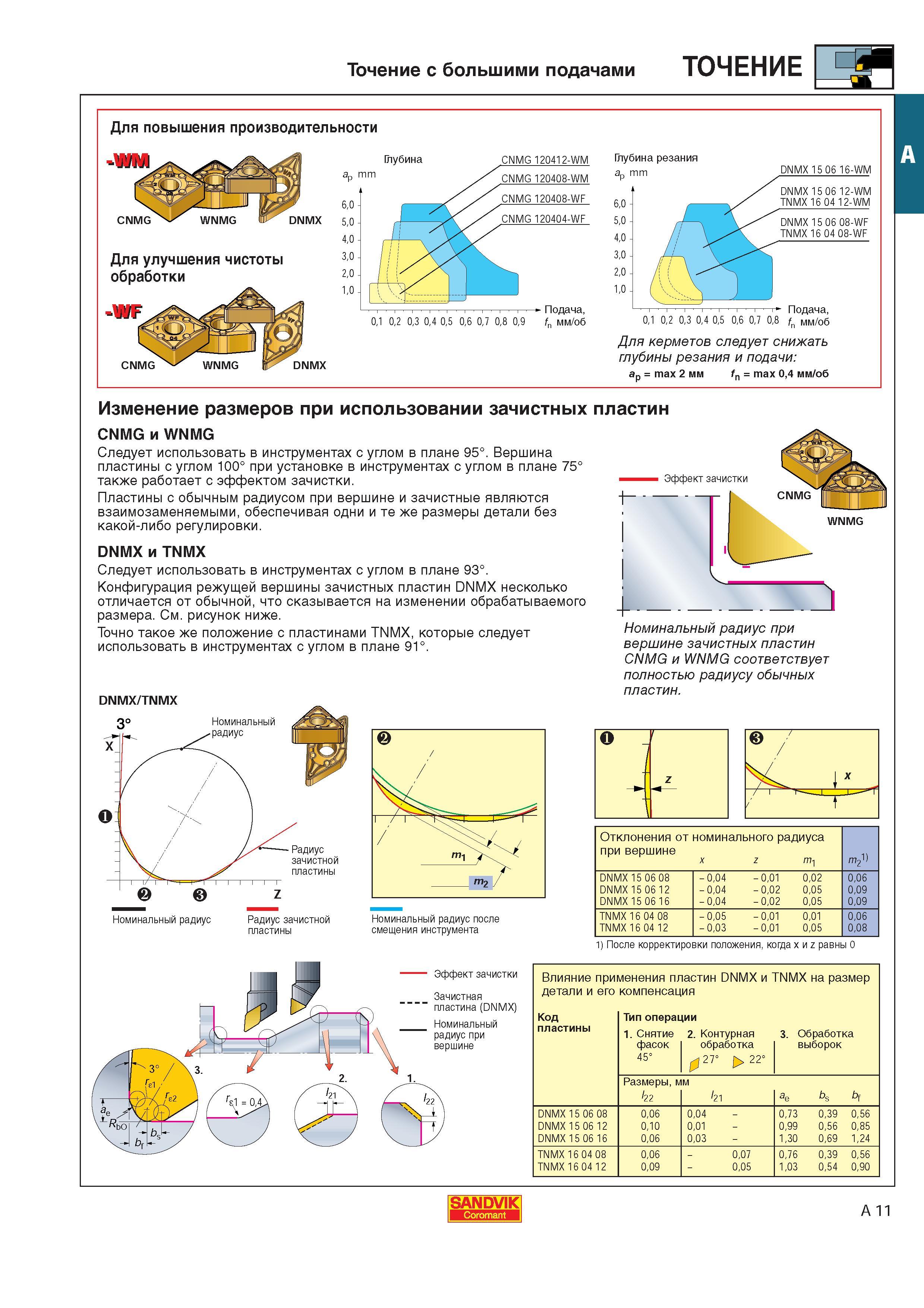

Конфигурация режущей вершины зачистных токарных твердосплавных пластин Sandvik DNMX несколько отличается от обычной что сказывается на изменении обрабатываемого размера. См. рисунок ниже. Точно такое же положение с пластинами TNMX которые следует использовать в инструментах с углом в плане 91. DNMX TNMX 3 Номинальный радиус при вершине зачистных пластин CNMG и WNMG соответствует полностью радиусу обычных пластин. Номинальный радиус Радиус зачистной пластины Радиус зачистной пластины О 1 - z Номинальный радиус после смещения инструмента Эффект зачистки Зачистная пластина (DNMX) Номинальный радиус при вершине Отклонения от номинального радиуса при вершине x z Ш1 m2 1) DNMX 15 06 08 - 004 - 001 002 006 DNMX 15 06 12 - 004 - 002 005 009 DNMX 15 06 16 - 004 - 002 005 009 TNMX 16 04 08 - 005 - 001 001 006 TNMX 16 04 12 - 003 - 001 005 008 1) После корректировки положения когда х и z равны 0 Влияние применения пластин DNMX и TNMX на размер детали и его компенсация Код Тип операции пластины 1. Снятие 2. Контурная 3. Обработка фасок обработка выборок 45 27 22 Размеры мм 1-22 21 ae bs bf DNMX 15 06 08 006 004 - 073 039 056 DNMX 15 06 12 010 001 - 099 056 085 DNMX 15 06 16 006 003 - 130 069 124 TNMX 16 04 08 006 - 007 076 039 056 TNMX 16 04 12 009 - 005 103 054 090 SANDVIK Coromant A 11 Точение с большими подачами Точение на металлорежущих станках Для повышения производительности Глубина CNMG WNMG DNMX Для улучшения чистоты обработки -WF CNMG CNMG 120412-WM CNMG 120408-WM CNMG 120408-WF CNMG 120404-WF Глубина резания ap mm 01 02 03 04 05 06 07 08 09 Подача fn мм/об DNMX 15 06 16-WM DNMX 15 06 12-WM TNMX 16 04 12-WM DNMX 15 06 08-WF TNMX 16 04 08-WF DNMX - Подача 01 02 03 04 05 06 07 08 fn мм/об Для керметов следует снижать глубины резания и подачи 3p max 2 мм fn max 04 мм/об Изменение размеров при использовании зачистных пластин CNMG и WNMG Следует использовать в инструментах с углом в плане 95. Вершина пластины с углом 100 при установке в инструментах с углом в плане 75 также работает с эффектом зачистки. Пластины с обычным радиусом при вершине и зачистные являются взаимозаменяемыми обеспечивая одни и те же размеры детали без какой-либо регулировки. DNMX и TNMX Следует использовать в инструментах с углом в плане 93.
