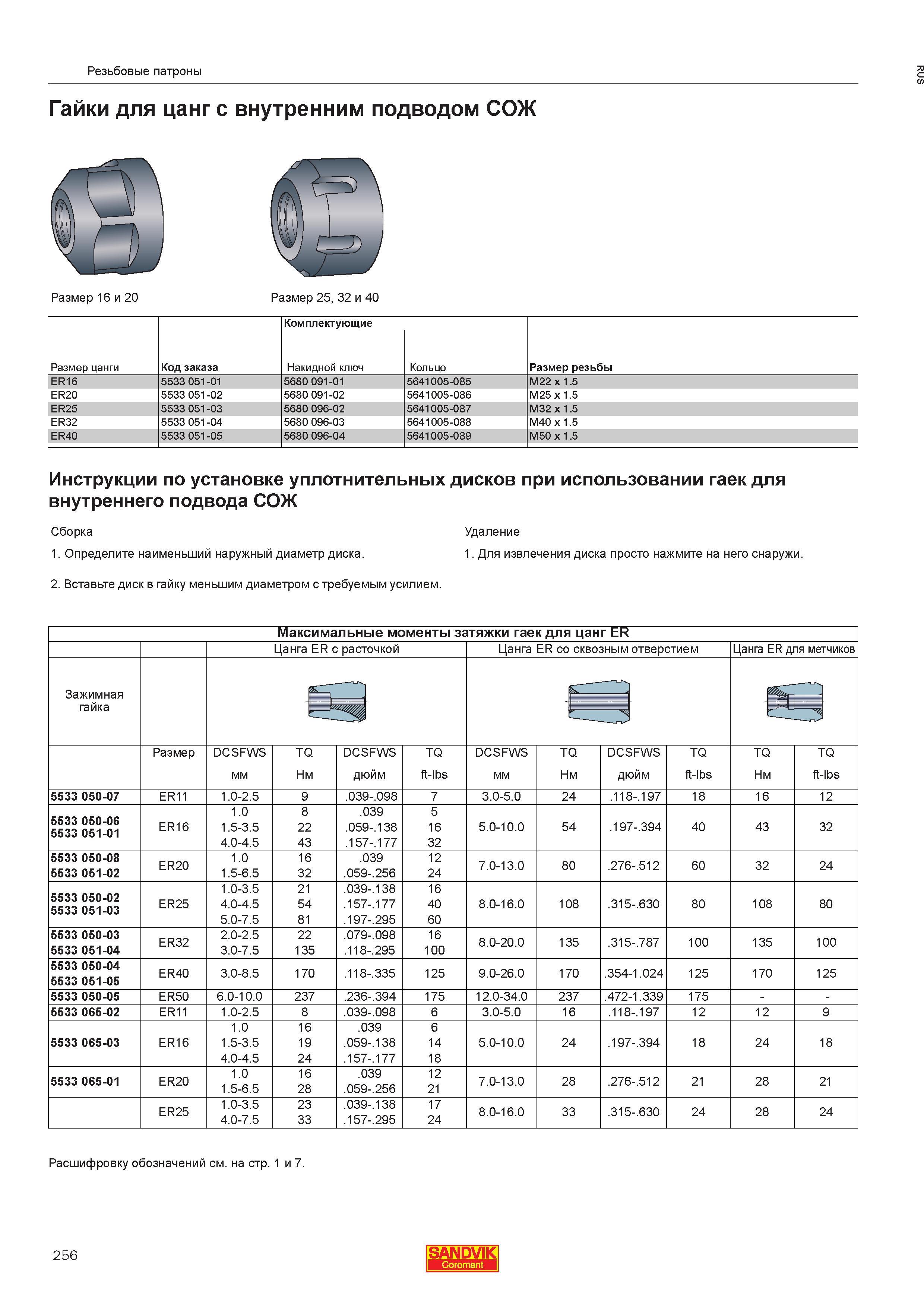

258 Каталог SANDVIK COROMANT 2013 Метчики и оснастка для резьбонарезания Стр.256

Каталог SANDVIK COROMANT 2013 Метчики Стр. 256 0258 Lab2u

Резьбовые патроны Гайки для цанг с внутренним подводом СОЖ Размер 16 и 20 Размер 25 32 и 40 Инструкции по установке уплотнительных дисков при использовании гаек для внутреннего подвода СОЖ Сборка Удаление 1. Определите наименьший наружный диаметр диска. 1. Для извлечения диска просто нажмите на него снаружи. 2. Вставьте диск в гайку меньшим диаметром с требуемым усилием. Максимальные моменты затяжки гаек для цанг ER Цанга ER c расточкой Цанга ER со сквозным отверстием Цанга ER для метчиков Зажимная гайка Размер DCSFWS мм TQ Нм DCSFWS дюйм TQ ft-lbs DCSFWS мм TQ Нм DCSFWS дюйм TQ ft-lbs TQ Нм TQ ft-lbs 5533 050-07 ER11 1.0-2.5 9 .039-.098 7 3.0-5.0 24 .118-.197 18 16 12 5533 050-06 5533 051-01 ER16 1.0 1.5-3.5 4.0-4.5 8 22 43 .039 .059-.138 .157-.177 5 16 32 5.0-10.0 54 .197-.394 40 43 32 5533 050-08 5533 051-02 ER20 1.0 1.5-6.5 16 32 .039 .059-.256 12 24 7.0-13.0 80 .276-.512 60 32 24 5533 050-02 5533 051-03 ER25 1.0-3.5 4.0-4.5 5.0-7.5 21 54 81 .039-.138 .157-.177 .197-.295 16 40 60 8.0-16.0 108 .315-.630 80 108 80 5533 050-03 5533 051-04 ER32 2.0-2.5 3.0-7.5 22 135 .079-.098 .118-.295 16 100 8.0-20.0 135 .315-.787 100 135 100 5533 050-04 5533 051-05 ER40 3.0-8.5 170 .118-.335 125 9.0-26.0 170 .354-1.024 125 170 125 5533 050-05 ER50 6.0-10.0 237 .236-.394 175 12.0-34.0 237 .472-1.339 175 5533 065-02 ER11 1.0-2.5 8 .039-.098 6 3.0-5.0 16 .118-.197 12 12 9 5533 065-03 ER16 1.0 1.5-3.5 4.0-4.5 16 19 24 .039 .059-.138 .157-.177 6 14 18 5.0-10.0 24 .197-.394 18 24 18 5533 065-01 ER20 1.0 1.5-6.5 16 28 .039 .059-.256 12 21 7.0-13.0 28 .276-.512 21 28 21 ER25 1.0-3.5 4.0-7.5 23 33 .039-.138 .157-.295 17 24 8.0-16.0 33 .315-.630 24 28 24 Расшифровку обозначений см. на стр. 1 и 7. 256 SANDVIK Coromant
