183 Каталог SANDVIK COROMANT 2013 Метчики и оснастка для резьбонарезания Стр.181

Каталог SANDVIK COROMANT 2013 Метчики Стр. 181 0183 Lab2u

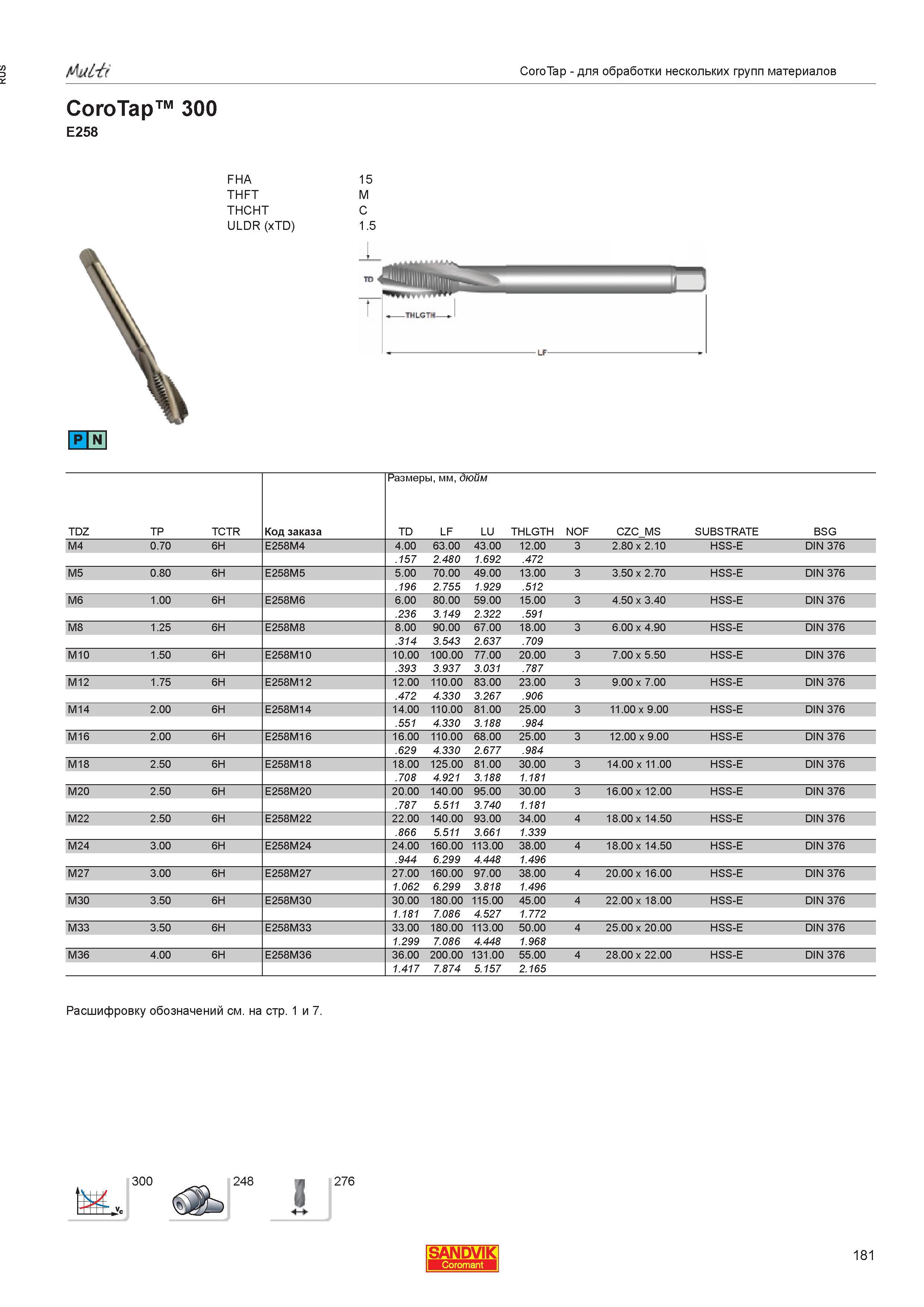

CoroTap для обработки нескольких групп материалов CoroTap 300 E258 FHA 15 THFT M THCHT C ULDR (xTD) 1.5 Размеры мм дюйм TDZ TP TCTR Код заказа TD LF LU THLGTH NOF CZCMS SUBSTRATE BSG M4 0.70 6H E258M4 4.00 63.00 43.00 12.00 3 2.80 x 2.10 HSS-E DIN 376 .157 2.480 1.692 .472 M5 0.80 6H E258M5 5.00 70.00 49.00 13.00 3 3.50 x 2.70 HSS-E DIN 376 .196 2.755 1.929 .512 M6 1.00 6H E258M6 6.00 80.00 59.00 15.00 3 4.50 x 3.40 HSS-E DIN 376 .236 3.149 2.322 .591 M8 1.25 6H E258M8 8.00 90.00 67.00 18.00 3 6.00 x 4.90 HSS-E DIN 376 .314 3.543 2.637 .709 M10 1.50 6H E258M10 10.00 100.00 77.00 20.00 3 7.00 x 5.50 HSS-E DIN 376 .393 3.937 3.031 .787 M12 1.75 6H E258M12 12.00 110.00 83.00 23.00 3 9.00 x 7.00 HSS-E DIN 376 .472 4.330 3.267 .906 M14 2.00 6H E258M14 14.00 110.00 81.00 25.00 3 11.00 x 9.00 HSS-E DIN 376 .551 4.330 3.188 .984 M16 2.00 6H E258M16 16.00 110.00 68.00 25.00 3 12.00 x 9.00 HSS-E DIN 376 .629 4.330 2.677 .984 M18 2.50 6H E258M18 18.00 125.00 81.00 30.00 3 14.00 x 11.00 HSS-E DIN 376 .708 4.921 3.188 1.181 M20 2.50 6H E258M20 20.00 140.00 95.00 30.00 3 16.00 x 12.00 HSS-E DIN 376 .787 5.511 3.740 1.181 M22 2.50 6H E258M22 22.00 140.00 93.00 34.00 4 18.00 x 14.50 HSS-E DIN 376 .866 5.511 3.661 1.339 M24 3.00 6H E258M24 24.00 160.00 113.00 38.00 4 18.00 x 14.50 HSS-E DIN 376 .944 6.299 4.448 1.496 M27 3.00 6H E258M27 27.00 160.00 97.00 38.00 4 20.00 x 16.00 HSS-E DIN 376 1.062 6.299 3.818 1.496 M30 3.50 6H E258M30 30.00 180.00 115.00 45.00 4 22.00 x 18.00 HSS-E DIN 376 1.181 7.086 4.527 1.772 M33 3.50 6H E258M33 33.00 180.00 113.00 50.00 4 25.00 x 20.00 HSS-E DIN 376 1.299 7.086 4.448 1.968 M36 4.00 6H E258M36 36.00 200.00 131.00 55.00 4 28.00 x 22.00 HSS-E DIN 376 1.417 7.874 5.157 2.165 Расшифровку обозначений см. на стр. 1 и 7. SANDVIK Coromant 181
