732 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.G56

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. G56 0732 Lab2u

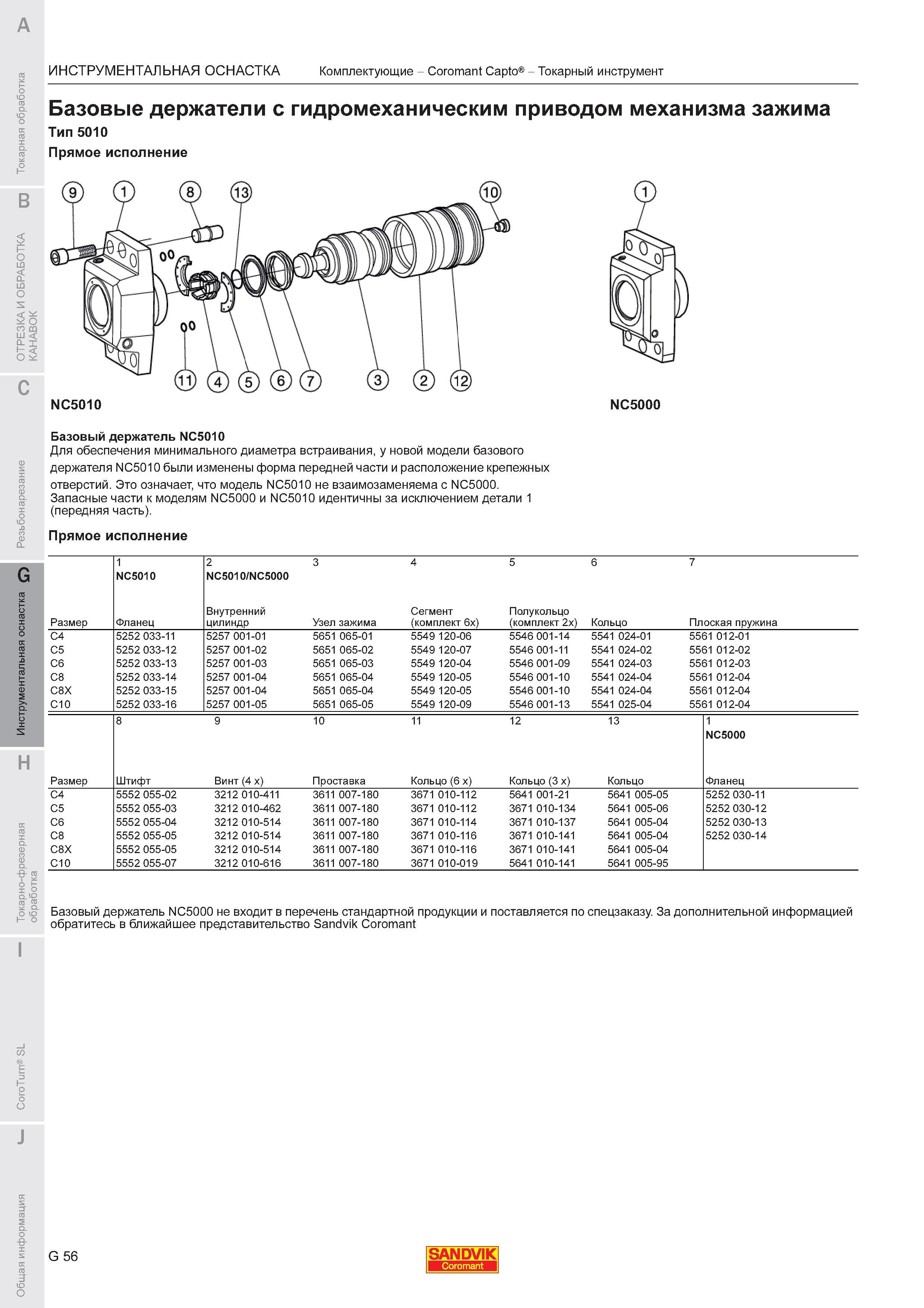

Инструментальная оснастка Комплектующие Coromant Capto Токарный инструмент Базовые держатели с гидромеханическим приводом механизма зажима Тип 5010 Прямое исполнение NC5010 NC5000 Базовый держатель NC5010 Для обеспечения минимального диаметра встраивания у новой модели базового держателя NC5010 были изменены форма передней части и расположение крепежных отверстий. Это означает что модель NC5010 не взаимозаменяема с NC5000. Запасные части к моделям NC5000 и NC5010 идентичны за исключением детали 1 (передняя часть). Прямое исполнение 7 NC5010 NC5010 NC5000 Внутренний Сегмент Полукольцо Размер Фланец цилиндр Узел зажима (комплект 6х) (комплект 2х) Кольцо Плоская пружина C4 5252 033-11 5257 001-01 5651 065-01 5549 120-06 5546 001-14 5541 024-01 5561 012-01 C5 5252 033-12 5257 001-02 5651 065-02 5549 120-07 5546 001-11 5541 024-02 5561 012-02 C6 5252 033-13 5257 001-03 5651 065-03 5549 120-04 5546 001-09 5541 024-03 5561 012-03 C8 5252 033-14 5257 001-04 5651 065-04 5549 120-05 5546 001-10 5541 024-04 5561 012-04 C8X 5252 033-15 5257 001-04 5651 065-04 5549 120-05 5546 001-10 5541 024-04 5561 012-04 C10 5252 033-16 5257 001-05 5651 065-05 5549 120-09 5546 001-13 5541 025-04 5561 012-04 8 9 10 11 12 13 1 NC5000 Размер Штифт Винт (4 x) Проставка Кольцо (6 x) Кольцо (3 x) Кольцо Фланец C4 5552 055-02 3212 010-411 3611 007-180 3671 010-112 5641 001-21 5641 005-05 5252 030-11 C5 5552 055-03 3212 010-462 3611 007-180 3671 010-112 3671 010-134 5641 005-06 5252 030-12 C6 5552 055-04 3212 010-514 3611 007-180 3671 010-114 3671 010-137 5641 005-04 5252 030-13 C8 5552 055-05 3212 010-514 3611 007-180 3671 010-116 3671 010-141 5641 005-04 5252 030-14 C8X 5552 055-05 3212 010-514 3611 007-180 3671 010-116 3671 010-141 5641 005-04 C10 5552 055-07 3212 010-616 3611 007-180 3671 010-019 5641 010-141 5641 005-95 Базовый держатель NC5000 не входит в перечень стандартной продукции и поставляется по спецзаказу. За дополнительной информацией обратитесь в ближайшее представительство Sandvik Coromant G 56 SANDVIK Coromant
