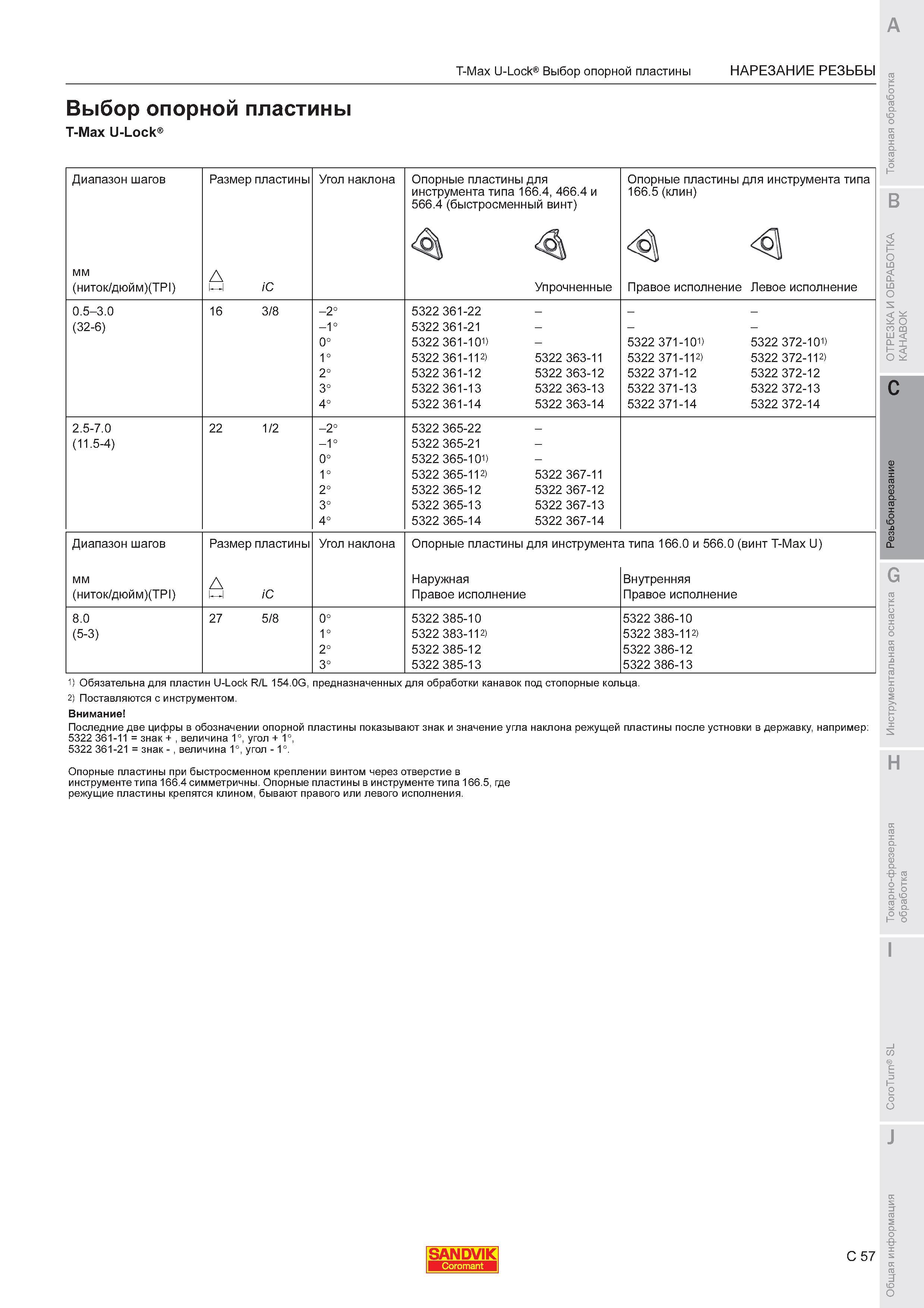

647 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.C57

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. C57 0647 Lab2u

T-Max U-Lock Выбор опорной пластины Нарезание резьбы на токарных станках Выбор опорной пластины T-Max U-Lock Диапазон шагов мм (ниток дюйм) ) Размер пластины iC Угол наклона Опорные пластины для инструмента типа 166.4 466.4 и 566.4 (быстросменный винт) Упрочненные Опорные пластины для инструмента типа 166.5 (клин) Правое исполнение Левое исполнение 0.5-3.0 (32-6) 16 3 8 -2 -1 0 4 5322 361-22 5322 361-21 5322 361-101) 5322 361-112) 5322 361-12 5322 361-13 5322 361-14 5322 363-11 5322 363-12 5322 363-13 5322 363-14 5322 371-101) 5322 371-112) 5322 371-12 5322 371-13 5322 371-14 5322 372-101) 5322 372-112) 5322 372-12 5322 372-13 5322 372-14 2.5-7.0 (11.5-4) 22 -2 -1 0 4 5322 365-22 5322 365-21 5322 365-101) 5322 365-112) 5322 365-12 5322 365-13 5322 365-14 5322 367-11 5322 367-12 5322 367-13 5322 367-14 Диапазон шагов мм (ниток дюйм) ) Размер пластины Угол наклона Опорные пластины для инструмента типа 166.0 и 566.0 (винт T-Max U) iC Наружная Правое исполнение Внутренняя Правое исполнение 8.0 (5-3) 27 5 8 0 5322 385-10 5322 383-112) 5322 385-12 5322 385-13 5322 386-10 5322 383-112) 5322 386-12 5322 386-13 Обязательна для пластин U-Lock R/L 154.0G предназначенных для обработки канавок под стопорные кольца. 2) Поставляются с инструментом. Внимание Последние две цифры в обозначении опорной пластины показывают знак и значение угла наклона режущей пластины после устновки в державку например 5322 361-11 знак + величина 1 угол + 1 5322 361-21 знак - величина 1 угол - 1. Опорные пластины при быстросменном креплении винтом через отверстие в инструменте типа 166.4 симметричны. Опорные пластины в инструменте типа 166.5 где режущие пластины крепятся клином бывают правого или левого исполнения. SANDVIK Coromant C 57
