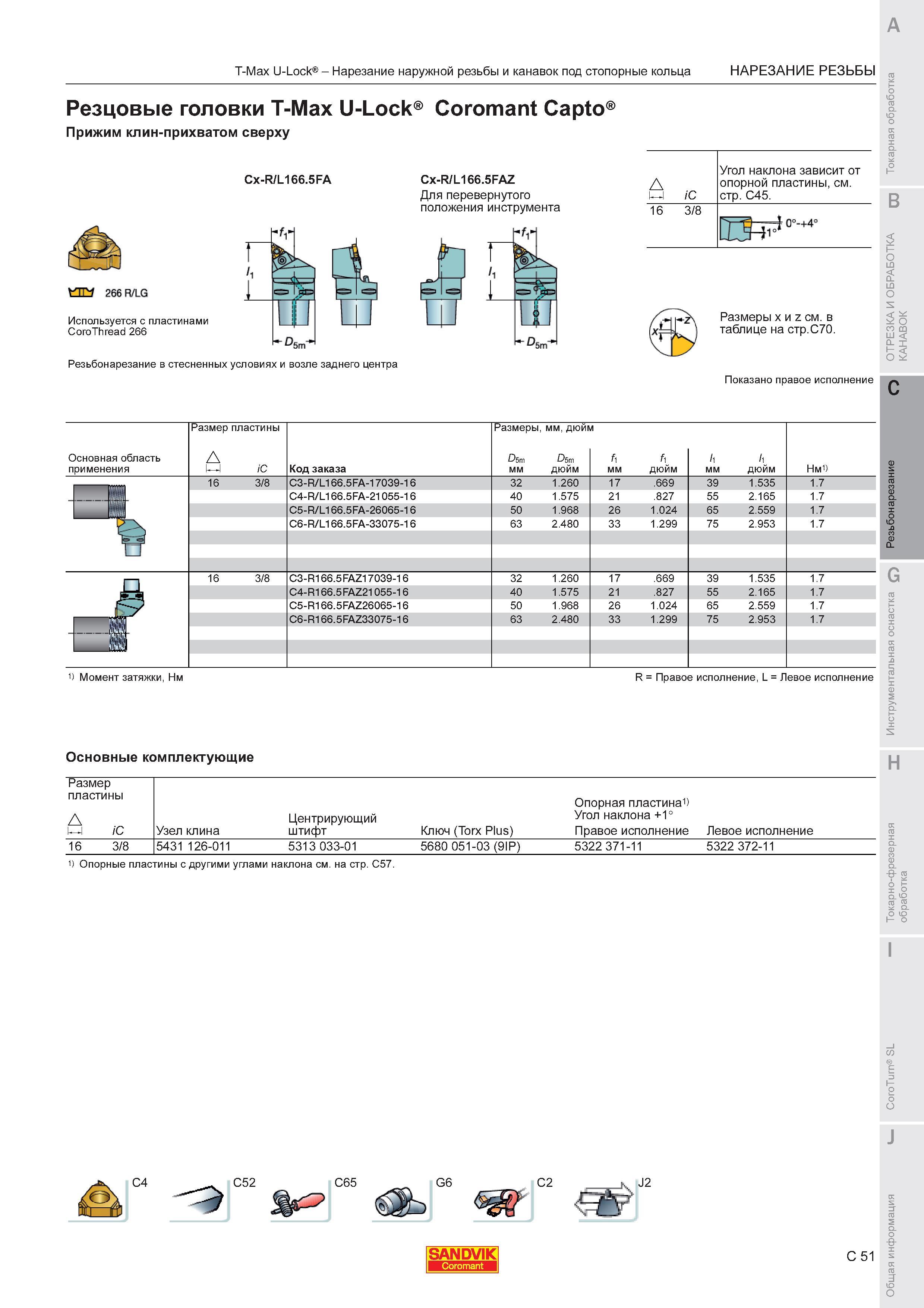

T-Max U-Lock - Нарезание наружной резьбы и канавок под стопорные кольца Нарезание резьбы на токарных станках Резцовые головки T-Max U-Lock Coromant Capto Прижим клин-прихватом сверху Cx-R/L166.5FA Используется с пластинами CoroThread 266 Резьбонарезание в стесненных условиях и возле заднего центра Cx-R/L166.5FAZ Для перевернутого положения инструмента Размеры x и z см. в таблице на стр.С70. Показано правое исполнение Основная область применения Размер пластины D с Код заказа Размеры мм дюй Dgm Dgm мм дюйм f f мм дюйм Нм1) 16 3 8 C3-R/L166.5FA-17039-16 32 1.260 17 .669 39 1.535 1.7 C4-R/L166.5FA-21055-16 40 1.575 21 .827 55 2.165 1.7 C5-R/L166.5FA-26065-16 50 1.968 26 1.024 65 2.559 1.7 C6-R/L166.5FA-33075-16 63 2.480 33 1.299 75 2.953 1.7 16 3 8 C3-R166.5FAZ17039-16 32 1.260 17 .669 39 1.535 1.7 C4-R166.5FAZ21055-16 40 1.575 21 .827 55 2.165 1.7 C5-R166.5FAZ26065-16 50 1.968 26 1.024 65 2.559 1.7 C6-R166.5FAZ33075-16 63 2.480 33 1.299 75 2.953 1.7 Момент затяжки Нм R Правое исполнение L Левое исполнение Основные комплектующие Размер пластины D iC Узел клина Центрирующий штифт Ключ (Torx Plus) Опорная пластина1) Угол наклона +1 Правое исполнение Левое исполнение 16 3 8 5431 126-011 5313 033-01 5680 051-03 (9IP) 5322 371-11 5322 372-11 Опорные пластины с другими углами наклона см. на стр. C57. С4 С52 С65 G6 С2 J2 SANDVIK C 51
