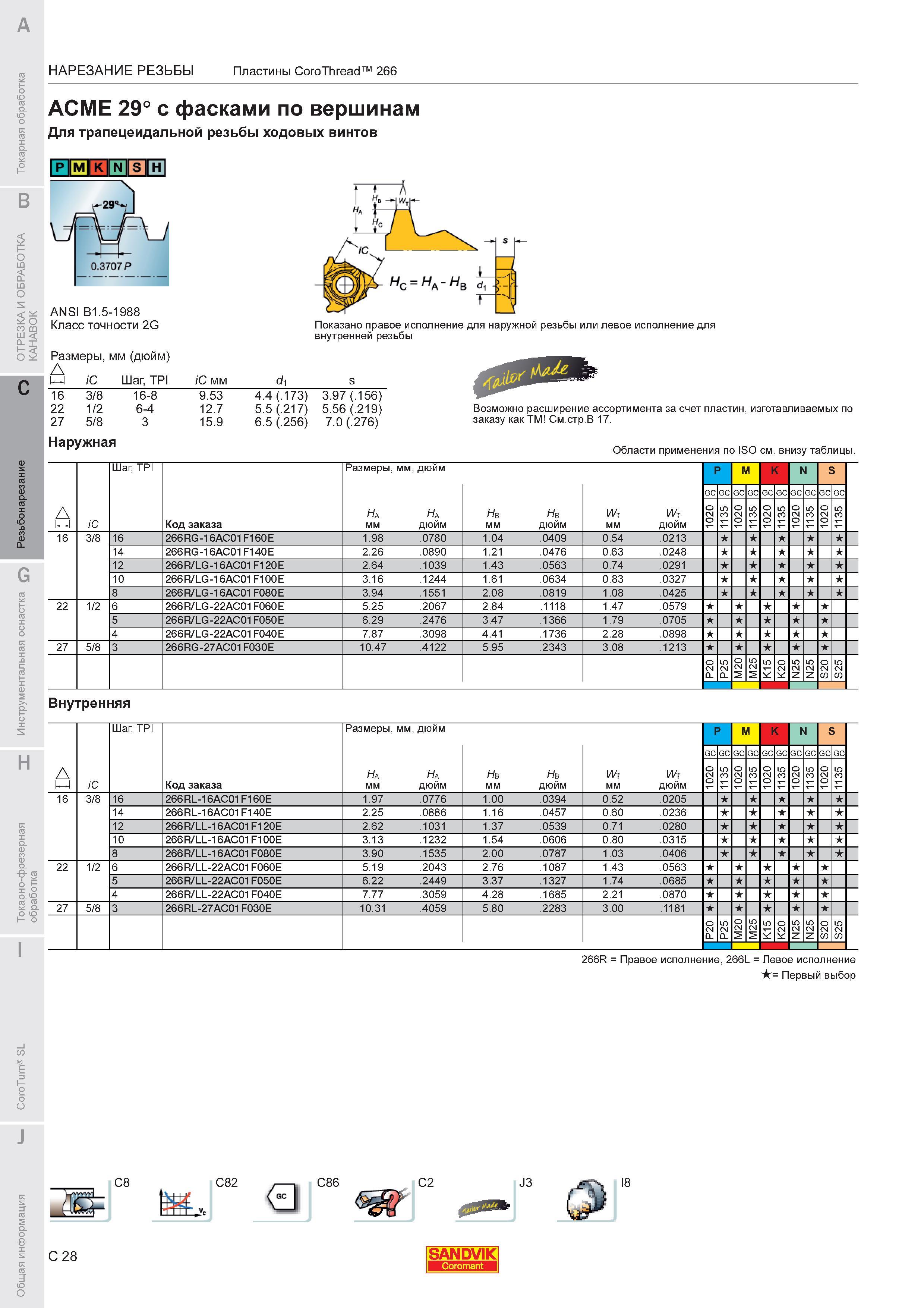

618 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.C28

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. C28 0618 Lab2u

Нарезание резьбы на токарных станках Пластины CoroThread 266 ACME 29 c фасками по вершинам Для трапецеидальной резьбы ходовых винтов ANSI B1.5-1988 Класс точности 2G Размеры мм (дюйм) k l iC Шаг TPI iC мм Показано правое исполнение для наружной резьбы или левое исполнение для внутренней резьбы di 16 3 8 16-8 9.53 4.4 (.173) 3.97 (.156) 22 6-4 12.7 5.5 (.217) 5.56 (.219) 27 5 8 3 15.9 6.5 (.256) 7.0 (.276) Наружная Возможно расширение ассортимента за счет пластин изготавливаемых по заказу как TM См.стрБ 17. Области применения по ISO D С Шаг TPI Код заказа Размеры Н мм мм дюйм M K N S НА дюйм Н мм Н дюйм W мм GC 0 2 0 СО 0 2 0 0 2 0 СО 0 2 0 0 2 0 16 3 8 16 266RG-16AC01F160E 1.98 .0780 1.04 .0409 0.54 .0213 14 266RG-16AC01F140E 2.26 .0890 1.21 .0476 0.63 .0248 12 266R/LG-16AC01F120E 2.64 .1039 1.43 .0563 0.74 .0291 10 266R/LG-16AC01F100E 3.16 .1244 1.61 .0634 0.83 .0327 8 266R/LG-16AC01F080E 3.94 .1551 2.08 .0819 1.08 .0425 22 6 266R/LG-22AC01F060E 5.25 .2067 2.84 .1118 1.47 .0579 5 266R/LG-22AC01F050E 6.29 .2476 3.47 .1366 1.79 .0705 4 266R/LG-22AC01F040E 7.87 .3098 4.41 .1736 2.28 .0898 27 5 8 3 266RG-27AC01F030E 10.47 .4122 5.95 .2343 3.08 .1213 0 2 CL 2 CL 0 2 2 Si 0 2 2 Z 2 Z 0 2 S 2 S s Внутренняя D kJ С Шаг TPI Код заказа а Р мм дюйм P M K N S Н дюйм Н мм Н дюйм W мм GC 0 2 0 СО 0 2 0 0 2 0 СО 0 2 0 0 2 0 16 3 8 16 266RL-16AC01F160E 1.97 .0776 1.00 .0394 0.52 .0205 14 266RL-16AC01F140E 2.25 .0886 1.16 .0457 0.60 .0236 12 266R/LL-16AC01F120E 2.62 .1031 1.37 .0539 0.71 .0280 10 266R/LL-16AC01F100E 3.13 .1232 1.54 .0606 0.80 .0315 8 266R/LL-16AC01F080E 3.90 .1535 2.00 .0787 1.03 .0406 22 6 266R/LL-22AC01F060E 5.19 .2043 2.76 .1087 1.43 .0563 5 266R/LL-22AC01F050E 6.22 .2449 3.37 .1327 1.74 .0685 4 266R/LL-22AC01F040E 7.77 .3059 4.28 .1685 2.21 .0870 27 5 8 3 266RL-27AC01F030E 10.31 .4059 5.80 .2283 3.00 .1181 0 2 CL 2 CL 0 2 2 Si 0 2 2 Z 2 Z 0 2 S 2 S 266R Правое исполнение 266L Левое исполнение Первый выбор
