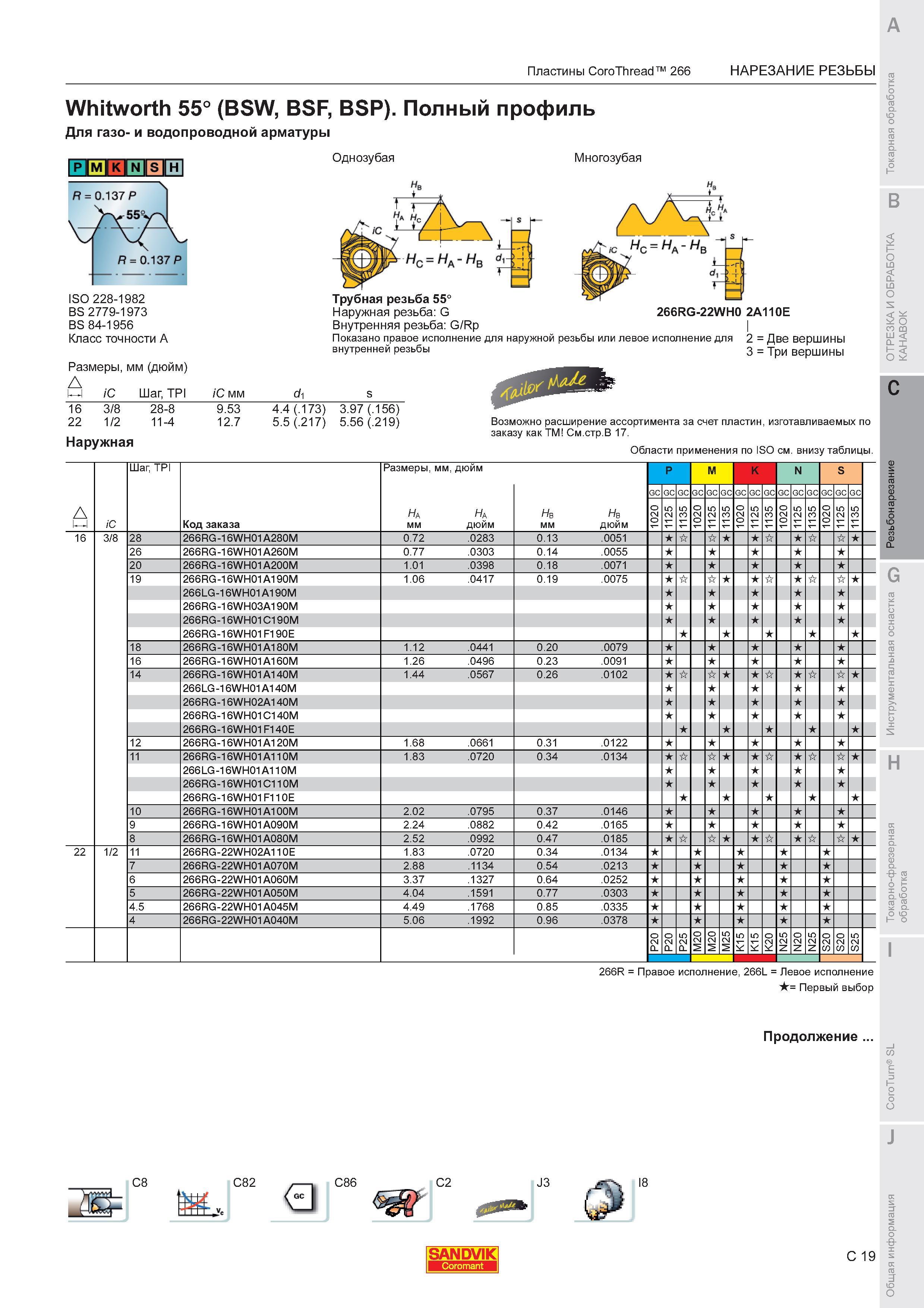

609 Каталог SANDVIK COROMANT 2011 Токарный инструмент и оснастка для станков Стр.C19

Каталог SANDVIK COROMANT 2011 Токарный инструмент Стр. C19 0609 Lab2u

Пластины CoroThread 266 Нарезание резьбы на токарных станках Whitworth 55 (BSW BSF BSP). Полный профиль Для газо- и водопроводной арматуры Однозубая Многозубая ISO 228-1982 BS 2779-1973 BS 84-1956 Класс точности A Размеры мм (дюйм) iC Шаг TPI 266RG-22WH0 2A110E Трубная резьба 55 Наружная резьба G Внутренняя резьба G Rp Показано правое исполнение для наружной резьбы или левое исполнение для 2 Две вершины внутренней резьбы 3 Три вершины iC мм di 16 22 3 8 28-8 11-4 9.53 12.7 4.4 (.173) 3.97 (.156) 5.5 (.217) 5.56 (.219) Наружная Возможно расширение ассортимента за счет пластин изготавливаемых по заказу как TM См.стр.Б 17. Области применения по ISO D iC Шаг TPI Код заказа Размеры H мм мм дюйм м й 2 P M K N S H дюйм Не мм GC 0 2 0 2 СО 0 2 0 2 0 2 0 2 1Л 0 2 0 2 0 2 0 2 16 3 8 28 266RG-16WH01A280M 0.72 .0283 0.13 .0051 26 266RG-16WH01A260M 0.77 .0303 0.14 .0055 20 266RG-16WH01A200M 1.01 .0398 0.18 .0071 19 266RG-16WH01A190M 1.06 .0417 0.19 .0075 266LG-16WH01A190M 266RG-16WH03A190M 266RG-16WH01C190M 266RG-16WH01 F190E 18 266RG-16WH01A180M 1.12 .0441 0.20 .0079 16 266RG-16WH01A160M 1.26 .0496 0.23 .0091 14 266RG-16WH01A140M 1.44 .0567 0.26 .0102 266LG-16WH01A140M 266RG-16WH02A140M 266RG-16WH01C140M 266RG-16WH01 F140E 12 266RG-16WH01A120M 1.68 .0661 0.31 .0122 11 266RG-16WH01A110M 1.83 .0720 0.34 .0134 266LG-16WH01A110M 266RG-16WH01C110M 266RG-16WH01 F110E 10 266RG-16WH01A100M 2.02 .0795 0.37 .0146 9 266RG-16WH01A090M 2.24 .0882 0.42 .0165 8 266RG-16WH01A080M 2.52 .0992 0.47 .0185 22 11 266RG-22WH02A110E 1.83 .0720 0.34 .0134 7 266RG-22WH01A070M 2.88 .1134 0.54 .0213 6 266RG-22WH01A060M 3.37 .1327 0.64 .0252 5 266RG-22WH01A050M 4.04 .1591 0.77 .0303 4.5 266RG-22WH01A045M 4.49 .1768 0.85 .0335 4 266RG-22WH01A040M 5.06 .1992 0.96 .0378 0 2 CL 0 2 CL 2 CL 0 2 0 2 2 SE 0 2 2 Z 0 2 Z 2 Z 0 2 S 0 2 S 2 S 266R Правое исполнение 266L Левое исполнение Первый выбор s Продолжение C8 C82 C86 C2 J3 SANDVIK C 19 8
