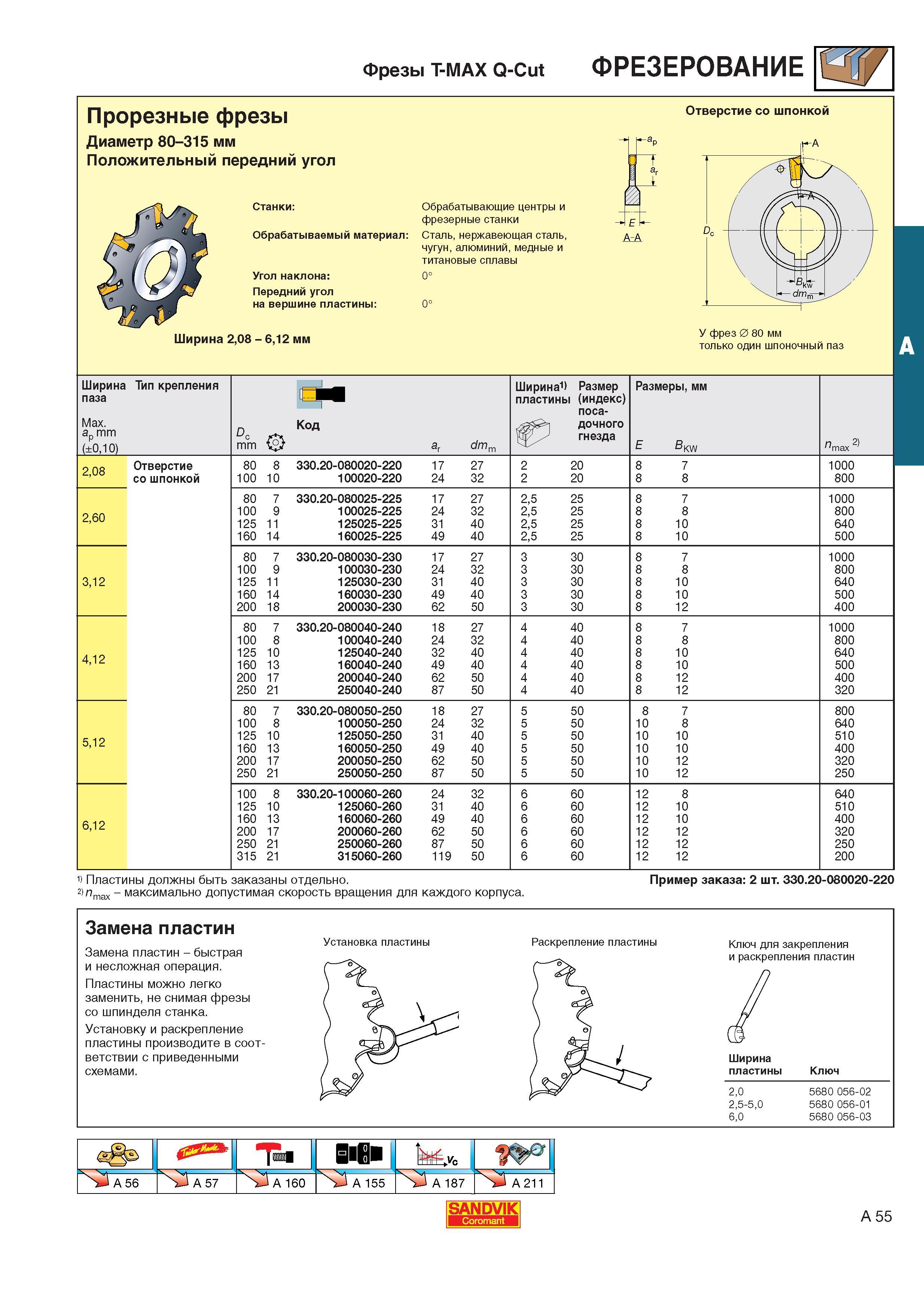

63 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A55

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A55 0063 Lab2u

Фрезы T-MAX Q-Cut Фрезерование на металлообрабатывающих фрезерных станках Прорезные фрезы Диаметр 80-315 мм Положительный передний угол Станки Обрабатываемый материал Угол наклона Передний угол на вершине пластины Обрабатывающие центры и фрезерные станки Сталь нержавеющая сталь чугун алюминий медные и титановые сплавы 0 0 Отверстие CoroTurn шпонкой ГА E I-A-A Ширина 208 - 612 мм У фрез 0 80 мм только один шпоночный паз сс i Е о - 5 ЕЗ с Тип крепления Dc mm 0 с Код ar dlm Ширина 1) Размер пластины (индекс) посадочного гнезда Размеры мм Е bkw nmax2) Отверстие 80 8 330.20-080020-220 17 27 2 20 8 7 1000 CoroTurn шпонкой 100 10 100020-220 24 32 2 20 8 8 800 80 7 330.20-080025-225 17 27 25 25 8 7 1000 100 9 100025-225 24 32 25 25 8 8 800 125 11 125025-225 31 40 25 25 8 10 640 160 14 160025-225 49 40 25 25 8 10 500 80 7 330.20-080030-230 17 27 3 30 8 7 1000 100 9 100030-230 24 32 3 30 8 8 800 312 125 11 125030-230 31 40 3 30 8 10 640 160 14 160030-230 49 40 3 30 8 10 500 200 18 200030-230 62 50 3 30 8 12 400 80 7 330.20-080040-240 18 27 4 40 8 7 1000 100 8 100040-240 24 32 4 40 8 8 800 412 125 10 125040-240 32 40 4 40 8 10 640 160 13 160040-240 49 40 4 40 8 10 500 200 17 200040-240 62 50 4 40 8 12 400 250 21 250040-240 87 50 4 40 8 12 320 80 7 330.20-080050-250 18 27 5 50 8 7 800 100 8 100050-250 24 32 5 50 10 8 640 125 10 125050-250 31 40 5 50 10 10 510 160 13 160050-250 49 40 5 50 10 10 400 200 17 200050-250 62 50 5 50 10 12 320 250 21 250050-250 87 50 5 50 10 12 250 100 8 330.20-100060-260 24 32 6 60 12 8 640 125 10 125060-260 31 40 6 60 12 10 510 160 13 160060-260 49 40 6 60 12 10 400 200 17 200060-260 62 50 6 60 12 12 320 250 21 250060-260 87 50 6 60 12 12 250 315 21 315060-260 119 50 6 60 12 12 200 1) Пластины должны быть заказаны отдельно. 2) '1 'п Пример заказа 2 шт. 330.20-080020-220 максимально допустимая скорость вращения для каждого корпуса. Замена пластин Замена пластин - быстрая и несложная операция. Пластины можно легко заменить не снимая фрезы CoroTurn шпинделя станка. Установку и раскрепление пластины производите в соот ветствии с приведенными схемами. Установка пластины Раскрепление пластины Ключ для закрепления и раскрепления пластин
