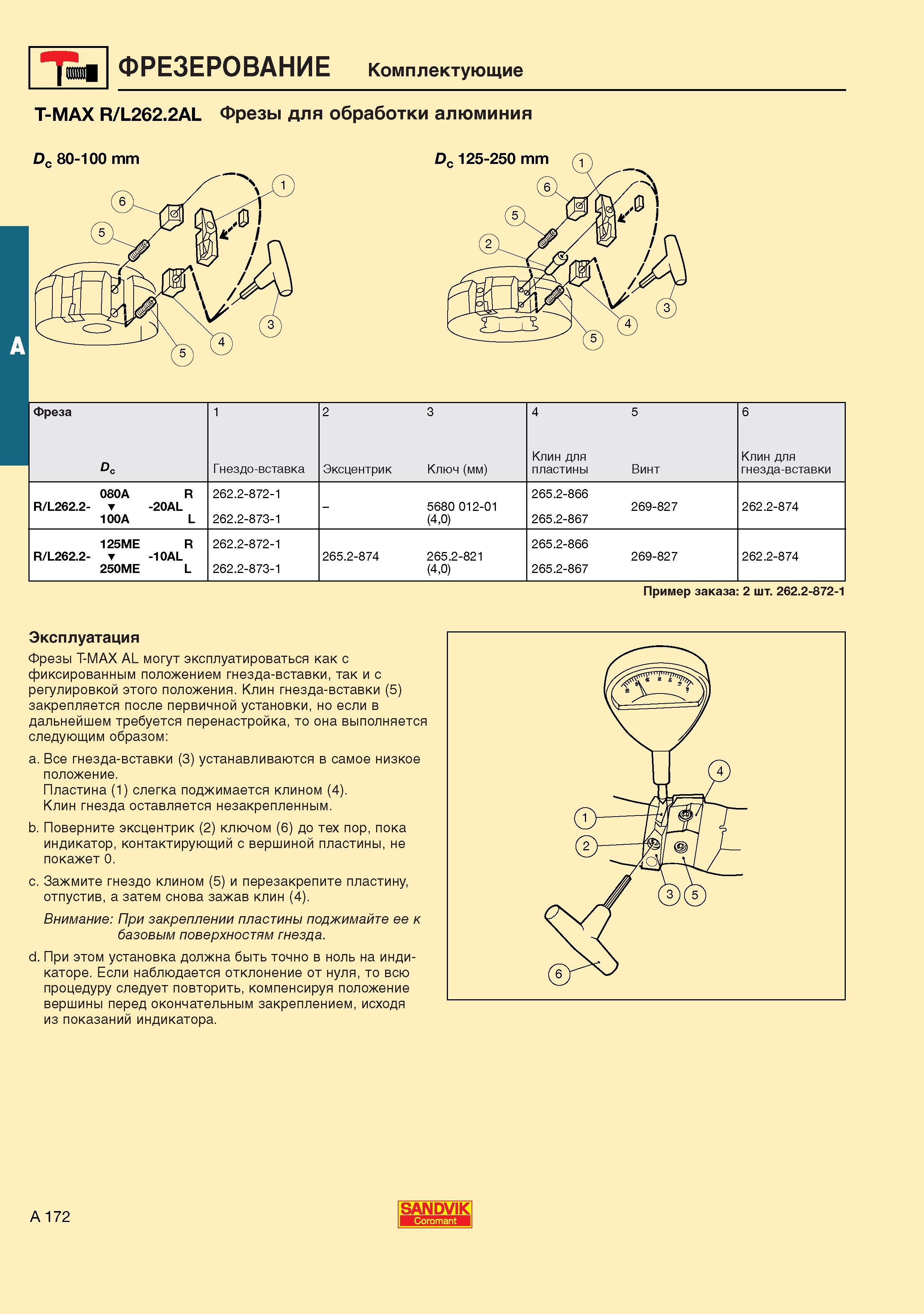

180 Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр.A172

Каталог SANDVIK COROMANT 2001 Вращающиеся инструменты Стр. A172 0180 Lab2u

Фрезерование на металлообрабатывающих фрезерных станках Комплектующие T-MAX R L262.2AL Фрезы для обработки алюминия Dc 80-100 mm Dc 125-250 mm Фреза Dc Гнездо-вставка Эксцентрик Ключ (мм) Клин для пластины Винт Клин для гнезда-вставки R L262.2- 080A 100A R -20AL L 262.2-872-1 262.2-873-1 - 5680 012-01 (40) 265.2-866 265.2-867 269-827 262.2-874 R L262.2- 125ME 250ME R -10AL L 262.2-872-1 262.2-873-1 265.2-874 265.2-821 (40) 265.2-866 265.2-867 269-827 262.2-874 Пример заказа 2 шт. 262.2-872-1 Эксплуатация Фрезы T-MAX AL могут эксплуатироваться как с фиксированным положением гнезда-вставки так и с регулировкой этого положения. Клин гнезда-вставки (5) закрепляется после первичной установки но если в дальнейшем требуется перенастройка то она выполняется следующим образом a. Все гнезда-вставки (3) устанавливаются в самое низкое положение. Пластина ( 1) слегка поджимается клином (4). Клин гнезда оставляется незакрепленным. b. Поверните эксцентрик (2) ключом (6) до тех пор пока индикатор контактирующий с вершиной пластины не покажет 0. c. Зажмите гнездо клином (5) и перезакрепите пластину отпустив а затем снова зажав клин (4). Внимание При закреплении пластины поджимайте ее к базовым поверхностям гнезда. d. При этом установка должна быть точно в ноль на индикаторе. Если наблюдается отклонение от нуля то всю процедуру следует повторить компенсируя положение вершины перед окончательным закреплением исходя из показаний индикатора. A 172 SANDVIK Coromant
